Вентилятор для печи спекания порошковой краски объемом 16 м. куб. Привод от АИР56В4У3 180W 1372
- Главная -
- Чертежи -
- Инженерные системы -
- Вентиляция и кондиционирование -
- Вентилятор для печи
Вентилятор для печи
1
254
2849
1
1
100
Сообщить о проблеме
Автор
Валерий Ежов
Дата
26.03.2014
Язык
Русский
Состав

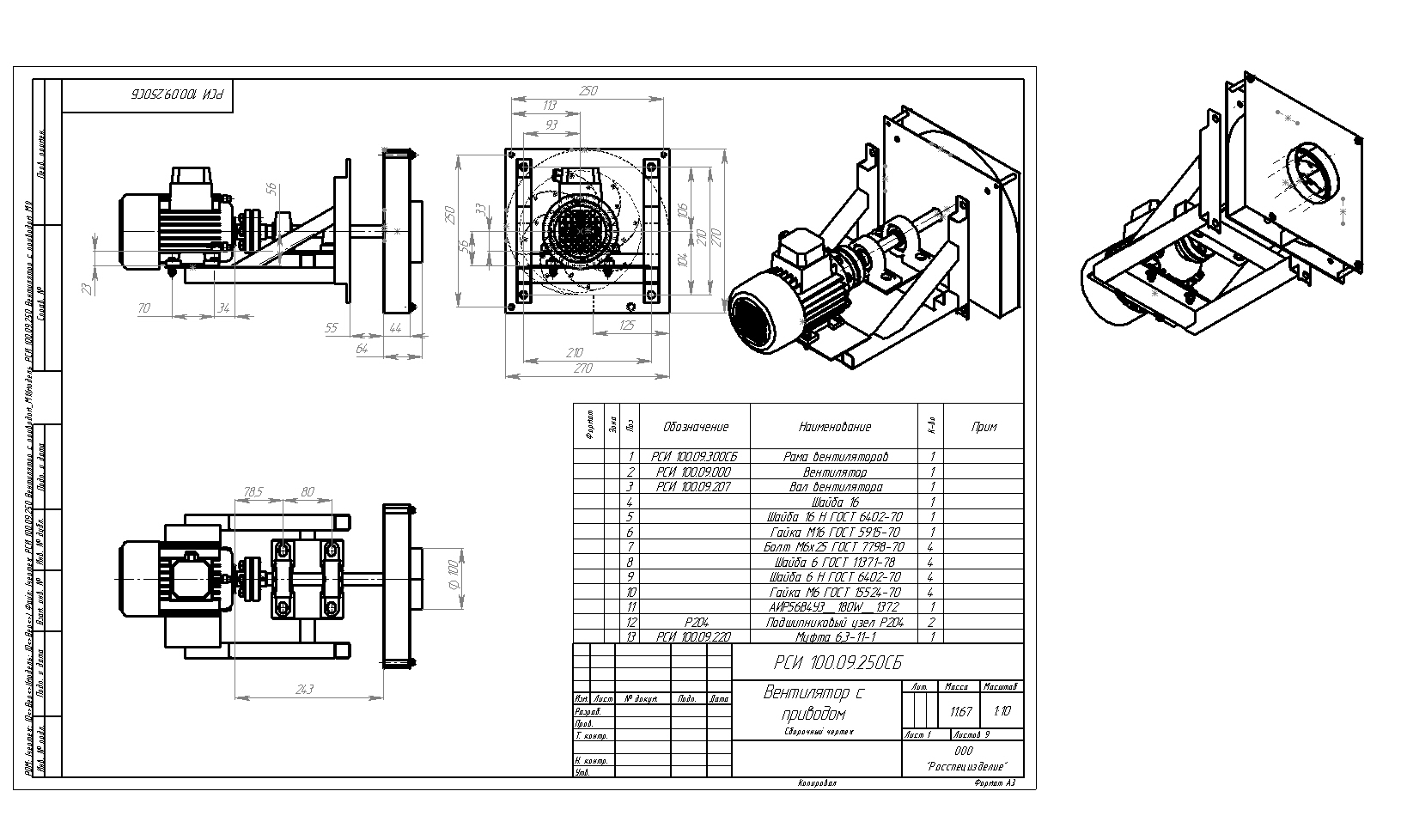

3D Сборка, Сборочный чертеж (СБ), Деталировка, Спецификация
Софт
SolidWorks 14 sp1
Как открыть?
Отзывов пока нет
Содержимое архива
-
55 rooftop.p2s
-
carbon steel.p2m
-
-
chromium plate.p2m
-
color.p2m
-
glossy rubber.p2m
-
Hex Nut 5927_gost.sldprt
-
-
satin finish stainless steel.p2m
-
shadow floor.p2m
-
sky.hdr
-
texture.p2m
-
Washer 6402_3_gost.sldprt
-
АИР56В4У3__180W__1372.SLDDRW
-
АИР56В4У3__180W__1372.SLDPRT
-
Болт М6х25 ГОСТ 7798-70.SLDPRT
-
Вентилятор с приводом-1.SLDDRW
-
Гайка М6 ГОСТ 5915-70.sldprt
-
Гайка М6 ГОСТ 15524-70.sldprt
-
Гайка М16 ГОСТ 5915-70.sldprt
-
Заклепка 2,5.SLDPRT
-
Заклепка резьбовая М8_п.SLDPRT
-
Подшипниковый узел Р204.SLDPRT
-
РСИ 100.09.000СБ Вентилятор.SLDASM
-
РСИ 100.09.100СБ Крыльчатка.SLDASM
-
РСИ 100.09.101 Лопасть вентилятора.SLDPRT
-
РСИ 100.09.102 Диск 1.SLDPRT
-
РСИ 100.09.103 Диск 2.SLDPRT
-
РСИ 100.09.200СБ Улитка.SLDASM
-
РСИ 100.09.201 Боковина улитки.SLDPRT
-
РСИ 100.09.202 Боковина улитки.SLDPRT
-
РСИ 100.09.203 Обечайка улитки.SLDPRT
-
РСИ 100.09.204 Лист.SLDPRT
-
РСИ 100.09.205 Ось.SLDPRT
-
РСИ 100.09.206 Обечайка вентилятора 200.SLDPRT
-
РСИ 100.09.207 Вал вентилятора.SLDPRT
-
РСИ 100.09.210СБ Обечайка улитки.SLDASM
-
РСИ 100.09.220СБ Муфта 6,3-11-1.SLDASM
-
РСИ 100.09.220СБ Муфта 6,3-11-1.SLDDRW
-
РСИ 100.09.221 Полумуфта 6,3-11-1_1.SLDPRT
-
РСИ 100.09.221 Полумуфта 6,3-11-1_1_М1.SLDPRT
-
РСИ 100.09.222 Полумуфта 6,3-11-1_2.SLDPRT
-
РСИ 100.09.223 Палец муфты 6,3-11-1.SLDPRT
-
РСИ 100.09.223 Палец муфты 6,3-11-1_М1.SLDPRT
-
РСИ 100.09.224 Кольцо пальца муфты 6,3-11-1.SLDPRT
-
РСИ 100.09.225 Резиновая втулка муфты 6,3-11-1.SLDPRT
-
РСИ 100.09.250 Вентилятор с приводом_М1.SLDASM
-
РСИ 100.09.250 Вентилятор с приводом_М1.SLDDRW
-
РСИ 100.09.300СБ Рама вентилятора.SLDASM
-
РСИ 100.09.300СБ Рама вентилятора.SLDDRW
-
РСИ 100.09.302 Труба 25х25.SLDPRT
-
РСИ 100.09.303 Труба 25х25.SLDPRT
-
РСИ 100.09.306 Труба 25х25.SLDPRT
-
РСИ 100.09.307 Труба 25х25.SLDPRT
-
РСИ 100.09.309 Труба 25х25.SLDPRT
-
РСИ 100.09.311 Опора двигателя.SLDPRT
-
РСИ 100.09.312 Опора подшипниковых узлов.SLDPRT
-
Шайба 6 ГОСТ 11371-78.sldprt
-
Шайба 6 Н ГОСТ 6402-70.sldprt
-
Шайба 16 ГОСТ 11371-78.sldprt
-
Шайба 16 Н ГОСТ 6402-70.sldprt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
