Вентилятор осевой ф1250

0

147

2474

7

1

300

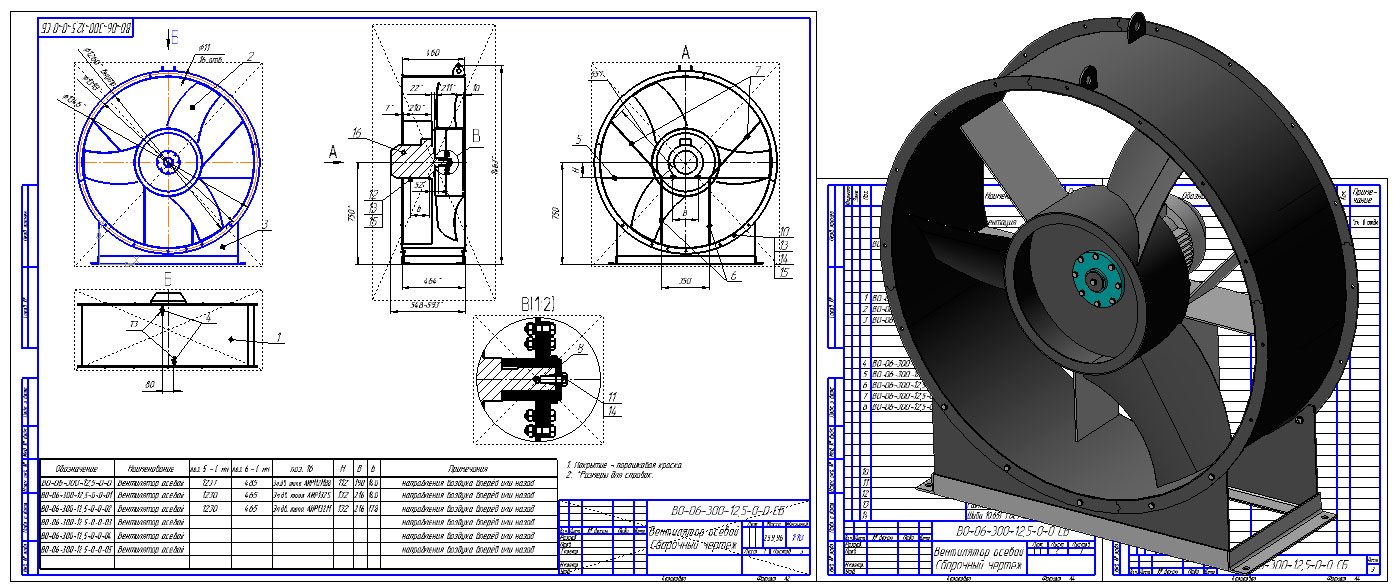

3D модель Вентилятор осевой ф1250

ВО-06-300-12,5-0-0 - Вентилятор осевой ф1250 в 3D и 2D, в 3-ёх исполнениях с двигателями АИР112МВ8, АИР132S, АИР132М.
Чертежи отработаны на мелко серийном производстве.
Общие сведения
 Низкого давления
 Одностороннего всасывания
 Количество лопаток – 3
Назначение
Применяются в стационарных системах вентиляции воздушного отопления производственных, общественных, жилых зданиях.
Вариант изготовления
Общего назначения из углеродистой стали

Условия эксплуатации
Вентиляторы эксплуатируются в условиях умеренного(У) и тропического (Т) климата 2-й и 3-й категории
размещения по ГОСТ 15150.
При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата 1-й категории размещения.
Температура окружающей среды от –40 °С до +40 °С
Вентиляторы используются для перемещения воздуха и других газовых смесей с содержанием пыли и твердых примесей не более 10 мг/м3, не содержащих липких веществ и волокнистых материалов.

3D Модели вентилятор ВО-06-300-12 Осевой ф1250

Поделиться:

Автор

Игорь Вах

Дата

18.05.2016

Язык

Русский

Состав

3D-модель (сборка, деталировка), Чертежи (сборочные чертежи, деталировка)

Софт

КОМПАС-3D 16 Как открыть?

Содержимое архива

ВО-06-300-12,5-0-2-01 - Площадка э.д. 4_750.m3d
ВО-06-300-12,5-3-1 - Лист опорный.cdw
ВО-06-300-12,5-2-5 - Кольцо.cdw
ВО-06-300-12,5-3-1 - Лист опорный.m3d
ВО-06-300-12,5-3-2 - Уголок.m3d
ВО-06-300-12,5-2-0 СБ - Колесо рабочее Сборочный чертеж.cdw
ВО-06-300-12,5-0-5 - Шайба.cdw
ВО-06-300-12,5-2-1 - Лопасть (развёртка).m3d
ВО-06-300-12,5-2-2 - Обечайка лопасти.cdw
ВО-06-300-12,5-0-4 - Косынка.m3d
ВО-06-300-12,5-1-0 - Корпус.a3d
Электродвигатель АИР112М2,4,6,8.m3d
ВО-06-300-12,5-2-3 - Ступица.cdw
ВО-06-300-12,5-0-3-01 - Стойка опорная э.д. 4_750.m3d
ВО-06-300-12,5-0-1 - Ушко.m3d
ВО-06-300-12,5-3-3 - Уголок.m3d
ВО-06-300-12,5-1-2 - Сегмент фланца.cdw
ВО-06-300-12,5-2-4 - Фланец.cdw
ВО-06-300-12,5-2-1 - Лопасть.m3d
ВО-06-300-12,5-1-2 - Сегмент фланца.m3d
ВО-06-300-12,5-0-0 - Вентилятор осевой.jpg
ВО-06-300-12,5-0-1 - Ушко.cdw
ВО-06-300-12,5-0-0 - Вентилятор осевой.a3d
ВО-06-300-12,5-1-0 СБ - Корпус Сборочный чертеж.cdw
ВО-06-300-12,5-0-2 - Площадка э.д. 3_750.m3d
ВО-06-300-12,5-2-3 - Ступица.m3d
ВО-06-300-12,5-2-2 - Обечайка лопасти.m3d
ВО-06-300-12,5-1-1 - Сегмент обечайки.m3d
ВО-06-300-12,5-1-1 - Сегмент обечайки.cdw
ВО-06-300-12,5-3-0 - Опора.a3d
ВО-06-300-12,5-0-0 СБ - Вентилятор осевой Сборочный чертеж.cdw
ВО-06-300-12,5-2-0 - Колесо рабочее.a3d
ВО-06-300-12,5-0-3 - Стойка опорная э.д. 3_750.m3d
ВО-06-300-12,5-2-4 - Фланец.m3d
ВО-06-300-12,5-2-5 - Кольцо.m3d
ВО-06-300-12,5-0-5 - Шайба.m3d
ВО-06-300-12,5-2-1 - Лопасть.cdw
ВО-06-300-12,5-3-0 СБ - Опора Сборочный чертеж.cdw
