Вентилятор ВМП-6-00.00.000

0
2
41
0
0
350

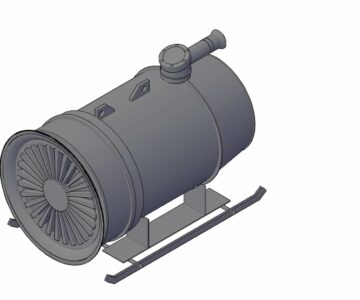

3D модель Вентилятор ВМП-6-00.00.000
3D модель Вентилятор ВМП-6-00.00.000
3D модель Вентилятор ВМП-6-00.00.000
3D модель Вентилятор ВМП-6-00.00.000

Вентилятор местного проветривания с пневматическим приводом ВМП-6 предназначен для проветривания тупиковых выработок в шахтах, опасных по газу и пыли где применение вентиляторов с электрическим приводом по условиям взрывобезопасности не разрешается.

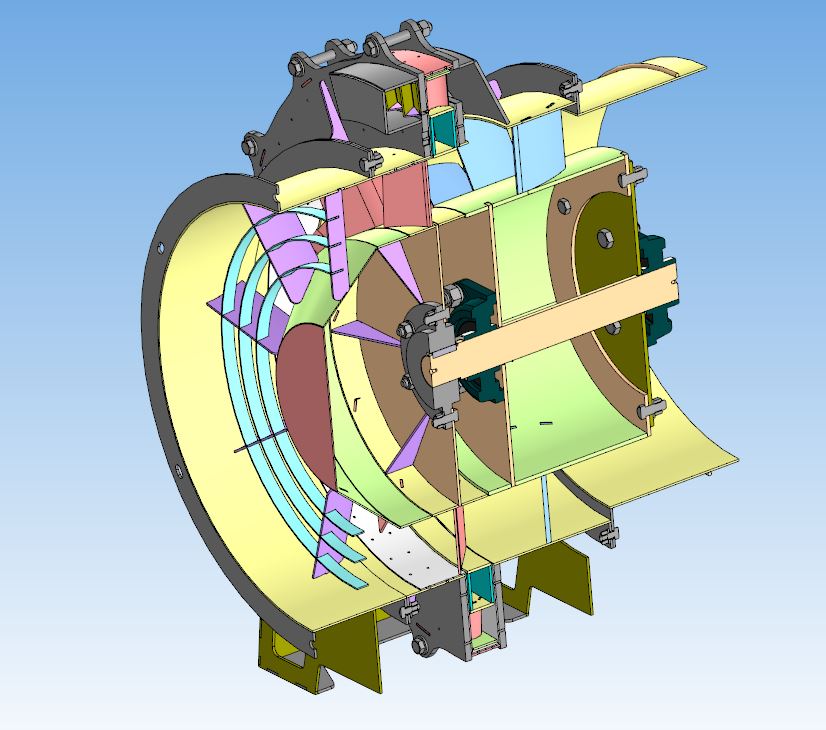

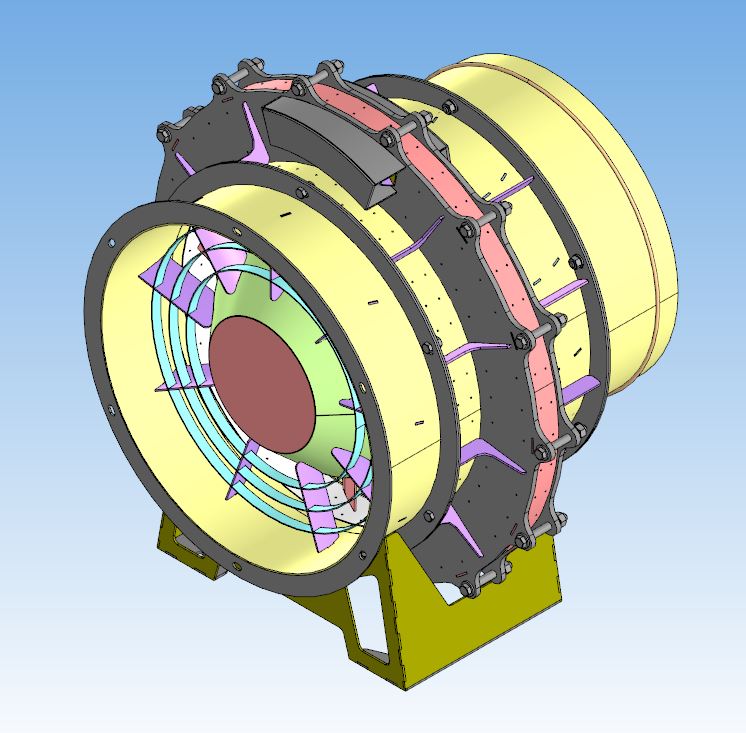

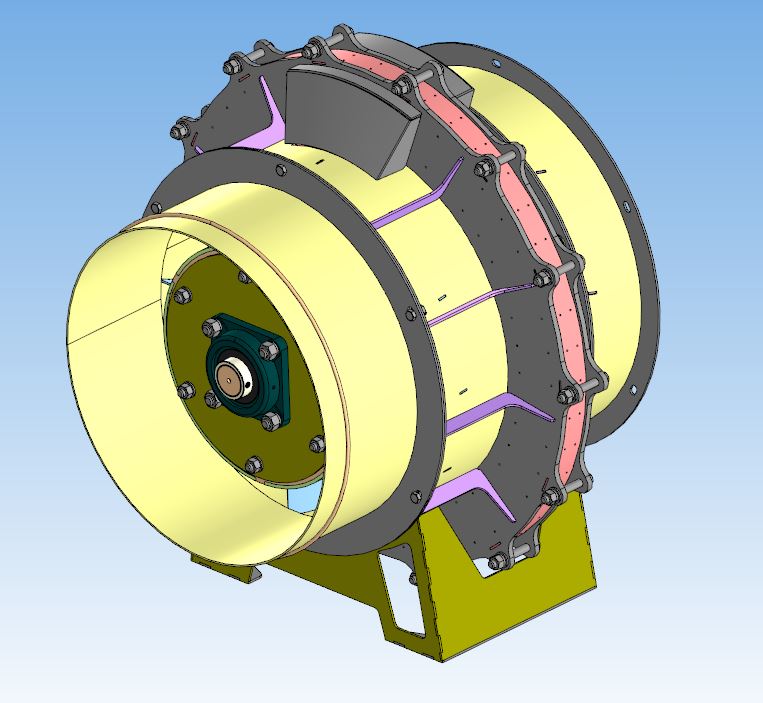

3D Модели 3D модель Вентилятор с пневмоприводом мощностью 22 кВт
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Алексей Григорьевский
Дата
27.06.2025
Язык
Русский
Состав

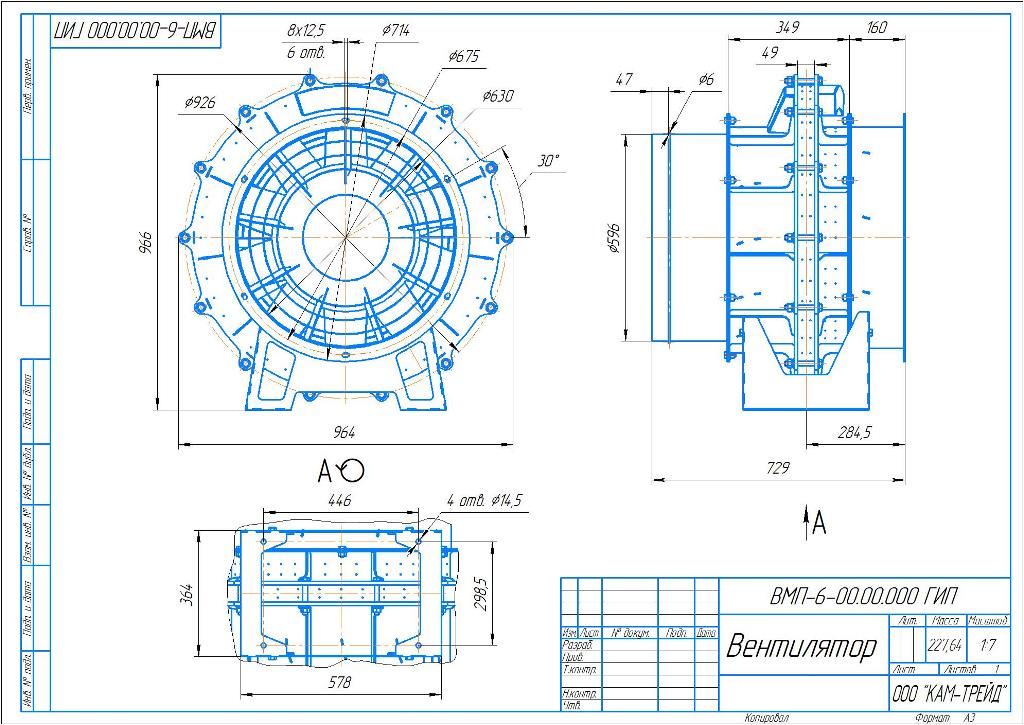

3D Сборка (в дереве предупреждения), Габаритный чертеж
Софт
КОМПАС-3D Версия 20 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • ВМП-6-01.00.000 - Направляющий аппарат
