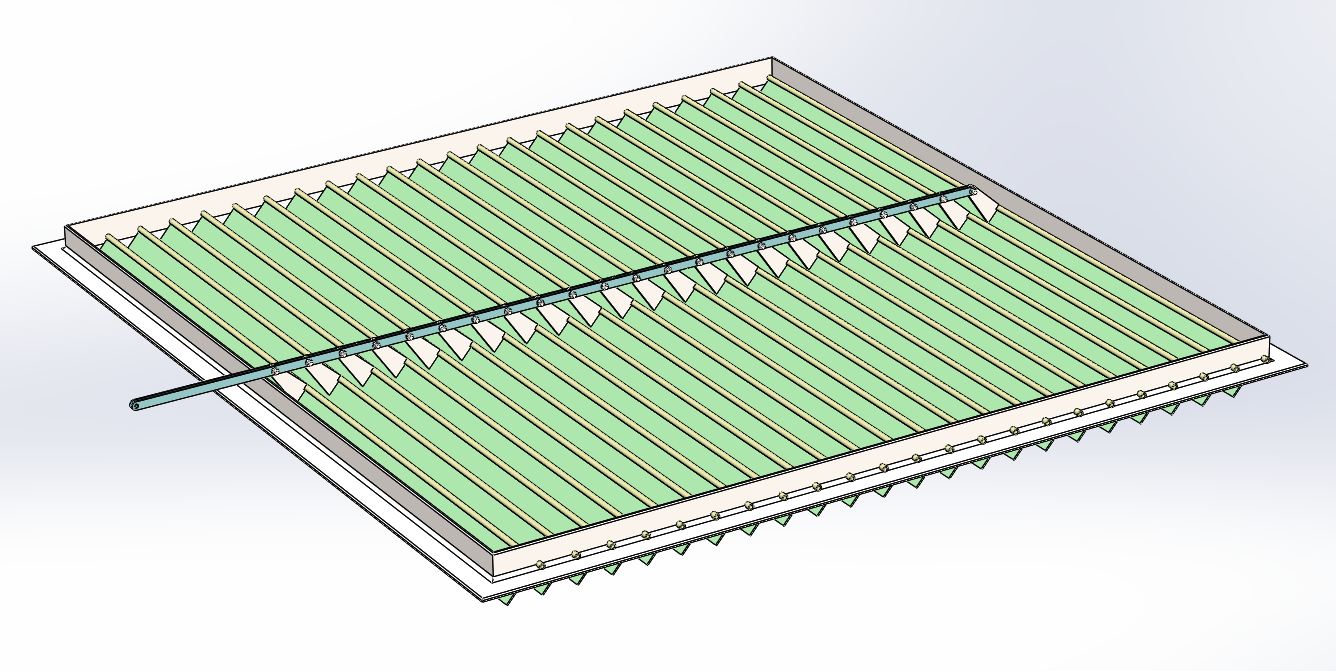

Вентиляционная решетка с регулируемым открыванием

Сборка 3d содержит детали, сборочные единицы и ГОСТовский крепеж. Размер решетки внутренний 1200х1150мм, проектировалась для вентиляции нежилых помещений. Жалюзи при закрытии плотно прилегают друг к другу. Для наглядности сборка "работает" на открыть/закрыть при перемещении тяги.

Состав: 3d сборка, сборочные единицы, детали, плюс сборка в STEP

Софт: SolidWorks 2013

Файлы:
Вент_решетка_регулируемая/
Вент_решетка_регулируемая/1Hex Nut 5915_gost.sldprt
Вент_решетка_регулируемая/1накладка_трубка.SLDASM
Вент_решетка_регулируемая/1SC GOST 11644_gost.sldprt
Вент_решетка_регулируемая/1рамка_уголок_40х40х4.SLDPRT
Вент_решетка_регулируемая/1тяга_2мм.SLDPRT
Вент_решетка_регулируемая/1ось-штырь.SLDPRT
Вент_решетка_регулируемая/1жалюзи_проект.SLDASM
Вент_решетка_регулируемая/1пластина_крыло.SLDPRT
Вент_решетка_регулируемая/1жалюзи_проект.STEP
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
