1. Раздел ОВ выполнен в соответствии со СНиП РК 3.02-21-2001, СНиП РК 3.02.02-2001, СНиП РК 4.02-42-2006.

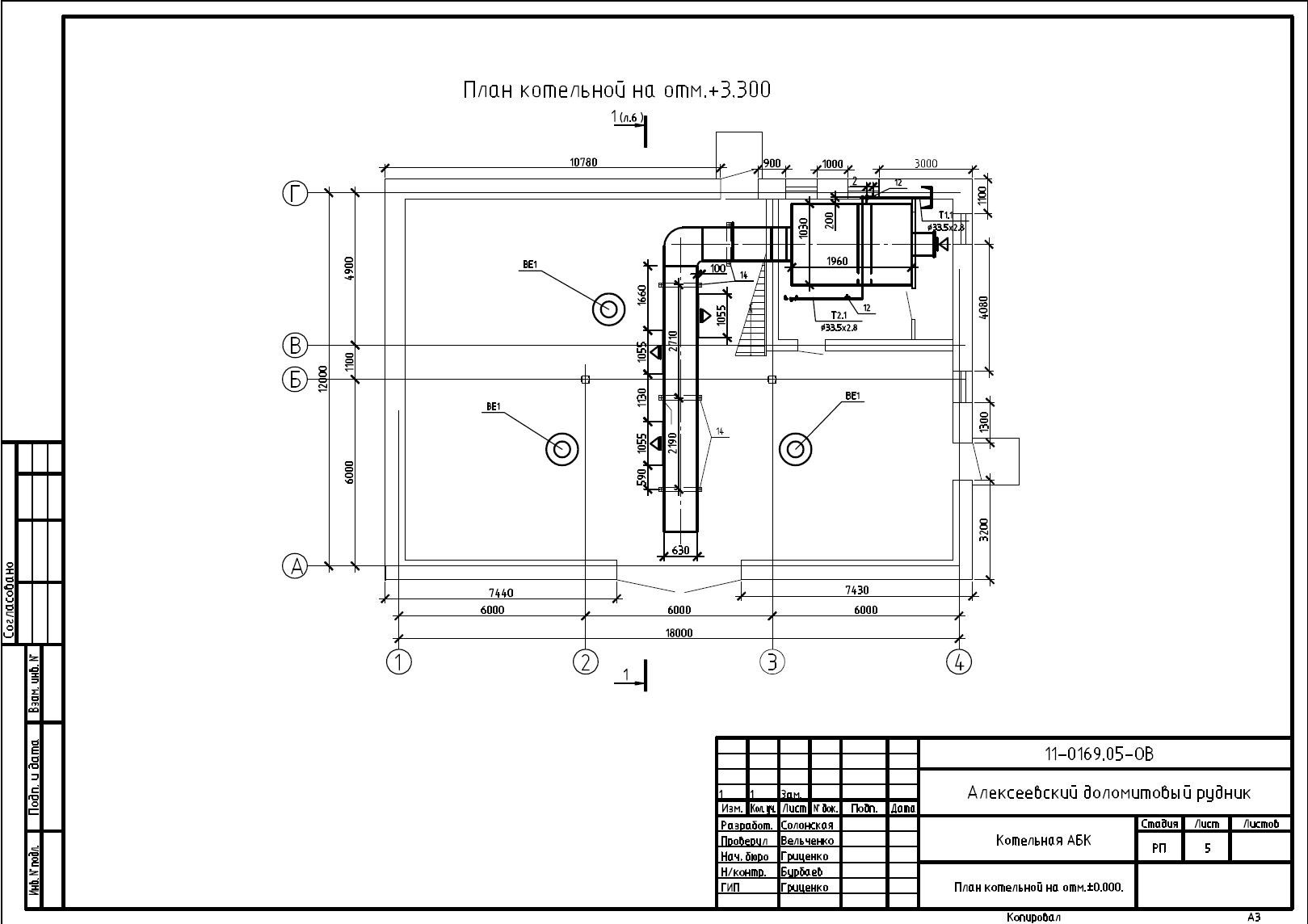

2. Отопление котельного зала запроектированио воздушное, совмещенное с приточной вентиляцией, расчетные параметры воздуха указаны в таблице тепловоздушных балансов (см. лист 2). Воздух готовиться в приточной вентиляционной камере, получающей теплоту от сетевой воды с температурным графиком 95/70°С. Вытяжная вентиляция запроектирована естественная. В котельном зале вытяжная вентиляция состоит из трех дифлекторов ∅315.
3. Во всех режимах вентиляция обеспечивает подвчу воздуха на горение и трехкратный воздухообмен в здании. Так же проектом предусмотрен аварийный вытяжной вентилятор, обеспечивающий восьмикратную вытяжку в час.
4. На период плановой остановки котельной или аварийной ситуации, отопление котельного зала предусмотрено с помощью переносного электро-тепловентилятора "Тропик", N= 15 кВт, М=13 кг.
5. Подводящие трубопроводы покрыть краской БТ-177 по грунтовке ГФ-021 в два слоя. Воздуховоды покрыть эмалью ПФ-1189 в два слоя.
6. Монтаж и испытание системы проводить в соответствии со СНиП 3.05.01-85 "Внутренние санитарно-технические системы"
- Главная -
- Чертежи -
- Инженерные системы -
- Вентиляция и кондиционирование -
- Вентиляция котельной АБК. Котельная доломитового рудника
Вентиляция котельной АБК. Котельная доломитового рудника
