Вентиляция общественного здания

Белгородский государственный технологический университет им. В.Г. Шухова
Кафедра теплогазоснабжения и вентиляции
Курсовая работа по дисциплине "Вентиляция"
На тему: "Вентиляция общественного здания"
Белгород 2017

Исходные данные: г. Брянск; столовая на 110 мест ;Ориентация по сторонам света главного фасада С
Высота потолков: 4,,5 м
Тип перекрытия: Чердачное
Остекление: тройное
Оборудование горячего цеха: Плита ПЭСМ-4Ш
Плита ПЭСМ-2К
Шкаф жарочный ШЖЭСМ-2
Фритюрница ФЭСМ-20
Сковорода СЭСМ-0,2
Сковорода СЭСМ-0,1
Данная работа содержит: 1. Конструирование систем вентиляции
2. Аэродинамический расчет вентиляционных систем
3. Расчет калориферных установок
4. Подбор вентиляционного аппарата
5. Список используемой литературы

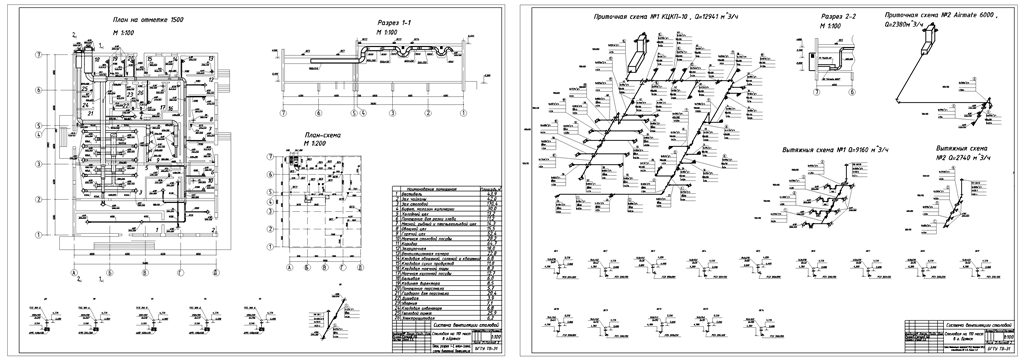

Графическая часть содержит: план на отметке 1500 с разводкой воздуховодов ; план-схему ; разрез 1-1 по нагруженному участку системы; аэродинамические схемы приточной №1 и вытяжной №2 вентиляции; аксонометрические схемы вытяжной вентиляции с естественным побуждением ВЕ1-ВЕ-14 и с искусственным В1-В6

Состав: Лист 2: план на отметке 1500; план-схема; разрез 1-1; схемы вытяжной вентиляции. Лист 1: схемы приточной вентиляции №1,2; вытяжной №1,2; естественной ВЕ1-14 ; разрез 2-2 Язык документа

Софт: AutoCAD 2018

Файлы:
Вентиляция/
Вентиляция/Аэродинамический растеч (Вентиляция).xlsx
Вентиляция/Пояснительная по вентиляции.docx
Вентиляция/Чертежи.bak
Вентиляция/Чертежи.dwg
