Вентиляция термического цеха г. Владимир

Магнитогорский государственный технический университет им. Г.И. Носова
Кафедра Управления недвижимостью и инженерные системы
Курсовой проект по дисциплине "Проектирование систем промышленной вентиляции и очистки вентиляционных выбросов"
На тему "Вентиляция термического цеха г. Владимир"
Магнитогорск 2017

В курсовом проекте дано здание однопролетного цеха со светоаэрационными фонарями. Несущие конструкции - железобетонные колонны сечением 500×1000 мм. Наружные стены выполнены из сэндвич - панелей толщиной 150 мм. Встроенные помещения высотой 3 м из железобетонных плит толщиной 100 мм. Ворота раздвижные 3,0×3,0 м. Теплоноситель – вода 130-70℃. Во всех цехах предусмотрены системы дежурного отопления, поддерживающие температуру внутреннего воздуха +5℃ в нерабочее время.
Оглавление

1. Исходные данные…………………………………………………………5
2. Описание цеха и оборудования …………………………………………5
3. Вредности, выделяющиеся в цехах………………………………………7
4. Схема организации воздухообмена. Описание систем вентиляции……8
5. Выбор расчетных параметров……………………………………………10
6. Составление теплового баланса помещений……………………………10
6.1. Расчет приходной части баланса…………………………………….12
6.2. Тепловой баланс термического цеха………………………………..26
7. Расчет зонтов-козырьков…………………………………………………26
8. Расчет поступления влаги и вредных выделения……………………….32
9. Расчет воздухообмена в помещении……………………………………..32
10. Расчет аэрации……………………………………………………………34
11. Расчет воздушной завесы………………………………………………..35
12. Аэродинамический расчет……………………………………………….37
Библиографический список…………………………………………………39

БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. Курсовое и дипломное проектирование по вентиляции гражданских и промышленных зданий: Учеб. пособие для вузов/ В. П. Титов, Э. В. Сазонов, Ю. С. Краснов, В. И. Новожилов.-М.: Стройиздат, 1985.
2. Теплоснабжение и вентиляция Хрусталев Б.М., Кувшинов Ю.Я., Копко В.М. и др. Издательство Ассоциации строительных вузов. Москва. 2008
3. Справочник проектировщика. Ч. II. Вентиляция и кондиционирование воздуха / под ред. И.Г. Староверова. – М.: Стройиздат, 1981.

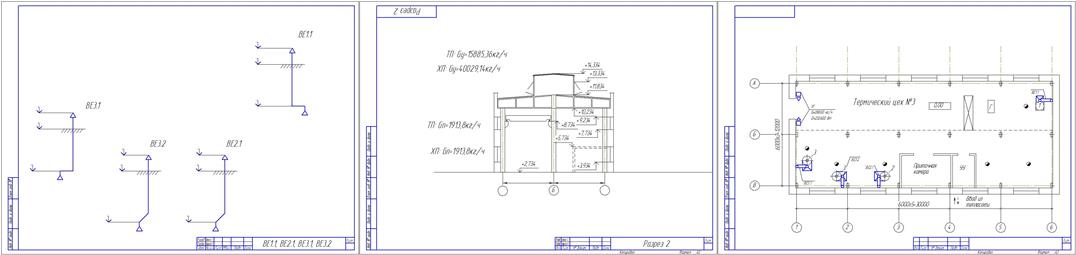

Состав: План цеха, Разрез цеха, Системы естественной вентиляции Язык документа

Софт: КОМПАС-3D 15.1

Файлы:
Разрез 15,1.cdw
Термический цех 15.1.cdw
ВЕ1.1, ВЕ2.1, ВЕ3.1, ВЕ3.2 15.1.cdw
Титульник.docx
Разрез 15.1.cdw
КУРСОВОЙ ПРОВЕНТИЛЯЦИЯ.docx
