Проектирование термического цеха

Казанский государственный архитектурно-строительный университет
Кафедра архитектуры
Курсовой проект по дисциплине: " Основы архитектуры"
На тему: "Проектирование термического цеха"
Казань 2018

Производственное здание представляет собой 3 прямоугольника с размерами в плане 108х66 м, состоящие из двух пролетов по 24м и третьего-18м. Шаг колонн 6м и 12м. Высота этажа 12,6 м. В здании принята нулевая привязка стен к разбивочным осям.
Фасад промышленного здания в осях 1-19 (М 1:200);
Генеральный план (М 1:1000);
Роза ветров г. Казань;
Условные обозначения;
Разрез промышленного здания 2-2(М 1:200);
План цеха (М 1:400)
Узел 1 (М 1:20)
Разрез промышленного здания 1-1(М 1:200);
План кровли (М 1:400)
Узел 2 (М 1:20)
Узел 3 (М 1:20)
Содержание
1. Ведомость чертежей основного комплекта
2. Основные технологические данные производства
3. Роза ветров
4. Генеральный план
4.1 Технико-экономические показатели генерального плана.
5.Объемно планировочное решение цеха
6. Конструктивное решение производственного корпуса
7.Список использованной литературы

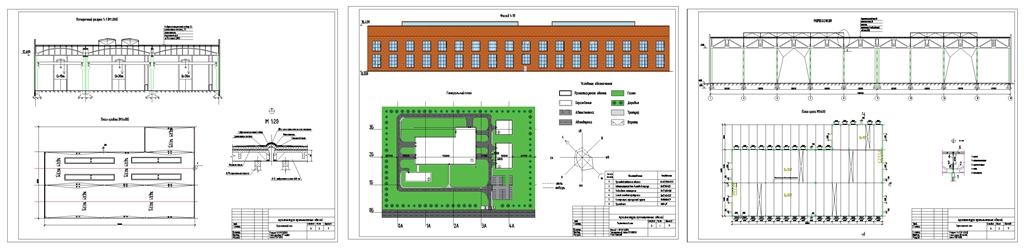

Состав: 1 Фасад промышленного здания в осях 1-19 (М 1:200); Генеральный план (М 1:1000); Роза ветров г. Казань; Условные обозначения; 2 Разрез промышленного здания 2-2(М 1:200); План цеха (М 1:400) Узел 1 (М 1:20) 3 Разрез промышленного здания 1-1(М 1:200); План кровли (М 1:400) Узел 2 (М 1:20) Узел 3 (М 1:20) Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Проектирование термического цеха

Мой курсач/arkhi.bak
Мой курсач/arkhi.dwg
Мой курсач/plot.log
Мой курсач/Poyasnitelnaya_zapiska.doc
