Вентиляция промышленного здания термический цех

Харьковский национальный университет строительства и архитектуры
Кафедра теплогазоснабжения вентиляции и вторичных энергоресурсов
Курсовой проект по дисциплине "Вентиляция"
На тему: "Вентиляция промышленного здания"
Харьков 2012

В данном курсовом проекте рассматривается термический цех. Этот цех относится к так называемому «горячему» цеху.
Оборудование термического цеха должно быть расположено так, чтобы был свободный доступ ко всем печам, ваннам, бакам и чтобы между печами, ваннами, баками были свободные проходы, ничем не занятые и не захламленные. Особенно важно, чтобы были достаточно широкие, свободные проходы у дверец печей и на пути от печей к закалочным бакам. Это оборудование делится на три группы: основное, дополнительное и вспомогательное.
Оборудование таких цехов представляют печи различной конструкции, в принципе не отличающиеся от печей в кузнечном цехе, а также печи-ванны, где содержатся расплавленный свинец, селитра, цианистые соединения, закалочные ванны (с минеральным маслом либо водой), предназначенные для выполнения технологических процессов термической обработки.

СОДЕРЖАНИЕ
Введение…………………………………………………………………………...3
2.Климатические данные…………………………………………………….….6
3.Характеристика объемно-планировочного решения цеха…………………...7
4.Расчет теплопотерь:
4.1.через ограждающие конструкции по укрупненным показателям……...8
4.2.на нагрев транспорта……………………………………………………....8
4.3.на нагрев ввозимого материала…………………………………………8
4.4.за счет инфильтрации………………………………………………….…...9
5.Расчет теплопоступлений:
5.1.от людей…………………………………………………………………...11
5.2.от освещения от нагретых поверхностей………………………………..11
5.3.от открытых поверхностей воды…………………………………………11
5.4.от рабочего оборудования…………………………………………...…...12
5.5.от солнечной радиации……………………………………………...……14
6.Расчет объемов местной вытяжки от оборудования…………………..16
7.Тепловоздушный баланс по трем периодам (теплый, холодный, переходной)……………………………………………………………..…..17
8.Принятые схемы вентиляции……………………………………………..…20
9.Расчет воздухораспределителей……………………………………….……20
10.Расчет воздушных завес……………………………………………….…….21
11.Аэродиномический расчет воздуховодов……………………...…….……22
12.Подбор оборудования……………………………………………........……28
Список литературы…………………………….………………………….…...31

Данные для проектирования
г. Ялта
географическая широта 44оС;
барометрическое давление 760 мм.рт.ст.;
Температура: 30,5
- 6 ;
Теплосодержание: +15,4
-0,6;
Скорость ветра: 2,4
4,4.

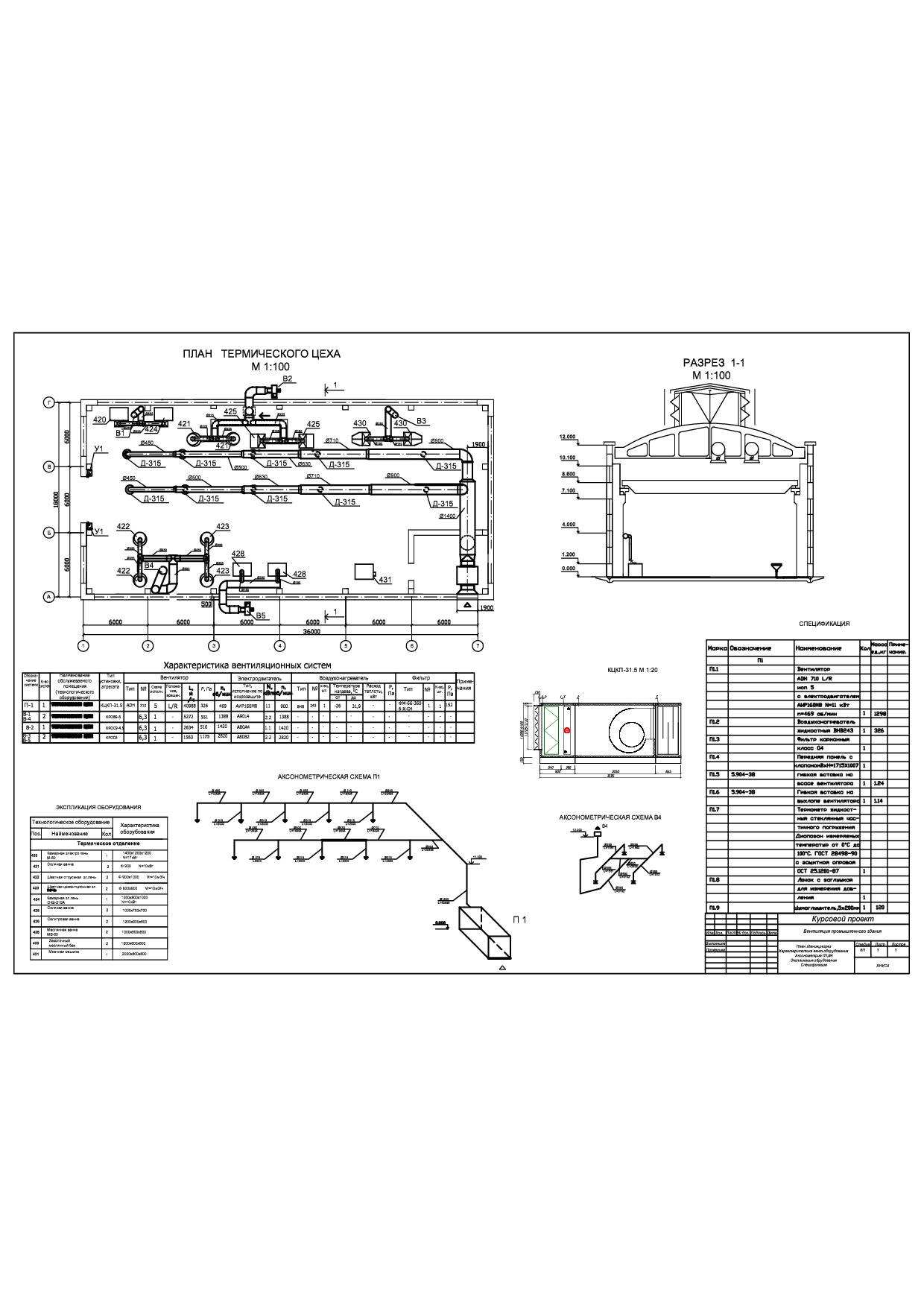

Состав: План здания, разрез,хар-ка вент.систем, экспликация тех-го оборудования,разрез приточной камеры, Аксонометрические схемы П 1,В 1, ЕВ3, спецификация, ПЗ Язык документа

Софт: AutoCAD 2010
