Южно-Уральский Государственный Университет, филиал в г. Златоуст
Кафедра "Промышленное и гражданское строительство"
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему "Водоснабжение и водоотведение девятиэтажного 3 - х секционного жилого дома на 81 квартиру"
Златоуст 2019

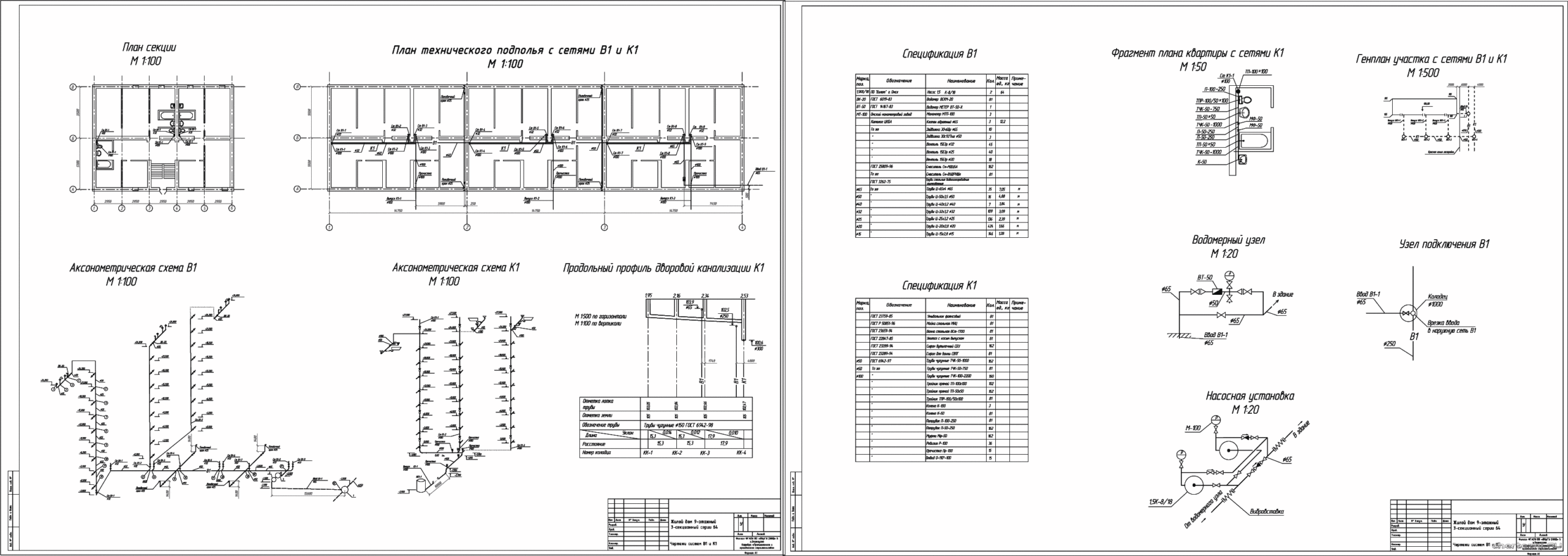

В данной курсовой работе разработан проект водоснабжения и водоотведения жилого девятиэтажного здания. В результате проведённых расчётов определены: расходы холодной воды, рассчитана водопроводная сеть и повысительная установка, подобран счётчик воды. Произведён расчёт бытового водоотведения внутренних водостоков. Полученные расчёты обобщены в рабочих чертежах сетей водопроводов и водоотведения. Кроме того, составлены спецификации на водопровод и канализацию.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 5
1 ИСХОДНЫЕ ДАННЫЕ. ХАРАКТЕРИСТИКА ОБЪЕКТА 6
2 ПРОЕКТИРОВАНИЕ ВОДОПРОВОДА ЗДАНИЯ 8
2.1 Выбор системы и схемы внутреннего водопровода 8
2.2 Устройство ввода 9
2.3 Водомерный узел 10
2.4 Проектирование внутренней водопроводной сети 12
2.5 Аксонометрическая схема внутреннего водопровода 14
2.6 Гидравлический расчет 15
2.7 Подбор водомеров и насосов 18
2.8 Составление спецификации на водопровод 23
3 ПРОЕКТИРОВАНИЕ КАНАЛИЗАЦИИ ЗДАНИЯ 25
3.1 Обоснование и выбор схемы 25
3.2 Проектирование внутренней системы водоотведения 26
3.3 Аксонометрическая схема внутренней канализации 31
3.4 Гидравлический расчёт дворовой канализации и построение её продольного профиля 33
3.5 Составление спецификации на канализацию 36
ЗАКЛЮЧЕНИЕ 38
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 40
ПРИЛОЖЕНИЯ 42
ПРИЛОЖЕНИЕ А 42
ИСХОДНЫЕ ДАННЫЕ. ХАРАКТЕРИСТИКА ОБЪЕКТА
Заданное для проектирования и расчета здание – жилой 9-этажный трехсекционный дом с высотой этажа – 3 м, подвала – 2,1 м и толщиной перекрытия 0,3 м. Гарантийный напор рассчитываемого водопровода 30 м; диаметр трубы наружного водопровода 250 мм, наружной канализации – 300 мм. Расстояние от красной линии до здания 2 м.
Здание расположено на абсолютной отметке 105 м, абсолютная от-метка пола первого этажа – 106 м, абсолютная отметка верха трубы наружного водопровода – 102,5 м, лотка наружной канализации – 100,6 м, глубина промерзания грунта – 2,0 м.
Вариант плана этажа – 2, приведен в Приложении 1.
Водоснабжение жилого дома осуществляется от городского водо-провода. Подключение к сети городского водопровода выполнено в водопроводном колодце В1-1 с установкой запорной арматуры (задвижек). Прокладка труб принята подземная, ниже глубины промерзания грунта. Трубы хозяйственно-питьевого водопровода от колодца В1-1 до ввода в здание приняты стальные водогазопроводные по ГОСТ 3262-75.
Отвод сточных вод от здания осуществляется самотеком в дворовую сеть канализации и затем в приемный колодец городской канализационной сети КК1-4.
Водоснабжение и водоотведение выполняется от жилого 9-этажного дома квартирного типа. Каждая квартира оборудована санитарно-бытовыми приборами: унитаз, раковина, кухонная мойка, ванна длиной 1700 мм с душевой сеткой. Жилое здание секционного типа. Каждый этаж секции насчитывает три квартиры. Общее число санитарных приборов 324 шт.
Ввод водопровода с водомерным узлом один на все секции здания. Водоснабжение здания запроектировано от существующей городской водопроводной сети. Установка водомерного узла запроектирована в помещении насосной станции.
Прокладка магистрального водопровода принята на опорах по полу техподполья на высоте 10 см от уровня пола. Стояки монтируют в санузлах за унитазом. Для удобства монтажа их размещают рядом с канализационными стояками.
Подводки к санитарно-техническим приборам прокладывают от-крыто на высоте 0,2 м. от пола и соединяют с водоразборной арматурой.
На водопроводной сети предусматривается установка запорной арматуры.
Задвижки устанавливают на вводе трубопровода, на напорном и всасывающем патрубке насосов, после водомера, на обводной линии в водомерном узле. Вентили размещают на ответвлениях от магистрали к каждому стояку, к поливочным кранам, на вводе в каждую квартиру перед смывным бочком.
Отвод стоков от санитарных приборов осуществляется самотеком по самостоятельному канализационному выпуску от каждой секции здания в приемный канализационный колодец дворовой сети.
