Водоснабжение и водоотведение 5-ти этажного 2-х секционного жилого дома (курсовой проект)

Пензенский государственный университет архитектуры и строительства
Кафедра Водоснабжение, водоотведение и гидротехника
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему "Водоснабжение и водоотведение 5-ти этажного 2-х секционного жилого дома"
Пенза 2017г

Жилой дом квартирного типа оборудован водопроводом, канализацией, централизованным холодным водоснабжением с общей нормой расхода воды наибольшего водопотребления , равной 300 л/(сут•чел). Общее число квартир – 40, общее число жителей U=200 человек.
Прокладка разводящих магистральных сетей внутреннего водопровода и канализации в жилых зданиях предусматривается открыто в подвале. Прокладка стояков и разводки внутренних сетей выполняется открыто – по стенам душевых, кухонь и санитарных узлов [1, п. 9.8, п. 17.9].
В каждом санузле необходимо провести установку собственных стояков инженерных систем. Прокладка общих стояков водопровода и канализации в одном санузле для нескольких пользователей (квартир) запрещена.
В каждой квартире установлены следующие санитарно-технические приборы:
1. Ванна стальная эмалированная 1700x750мм с отдельным смесителем и сифоном пластмассовым (ГОСТ 23695-94).
2. Мойка стальная эмалированная 500x600мм с сифоном бутылочным пластмассовым (ГОСТ 23695-94).
3. Унитаз тарельчатый с низко располагаемым смывным бочком и косым выпуском (ГОСТ 30493-96).
4. Умывальник полукруглый керамический 550x420мм с сифоном бутылочным пластмассовым (ГОСТ 30493-96).
Общее количество приборов - 170шт. Остальные данные приведены в задании.

Содержание
1. Характеристика пятиэтажного двухсекционного многоквартирного жилого дома………………………………………………………………………3
2. Проектирование внутреннего водопровода здания….............………… 4
2.1. Выбор системы и схемы внутреннего водопровода…......….. 4
2.2. Определение расходов воды на участках водопроводной сети………………………………………………………………………………………………………………………….. 7
2.3. Гидравлический расчет сети холодного водопровода……... 8
2.4. Подбор счетчиков воды……………….........................................…………………… 9
2.5. Определение требуемого напора в сети………….......………………….. 13
2.6. Спецификация внутреннего водопровода……….............……………... 15
3. Проектирование внутренней канализации……….........................………….. 16
3.1. Выбор системы и схемы внутренней канализации………........ 16
3.2. Расчет внутренней канализации………………..................…………………….. 16
3.3. Спецификация внутренней канализации………...........…………………… 19
4. Дворовая канализация…………………………........................................………………………….. 21
4.1. Проектирование сети дворовой канализации………..………………… 21
4.2. Расчет сети дворовой канализации…………...................………………….. 22
4.3. Определение начального заглубления сети дворовой канализации…………………………................................................………………..……………..23
4.4. Профиль сети дворовой канализации………............................…………. 24
5. Список использованной литературы...…………………..............……………………... 27

Состав: Пояснительная записка, Чертежи Язык документа

Софт: AutoCAD 2008

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и водоотведение 5-ти этажного 2-х секционного жилого дома (курсовой проект)

Tablitsy.doc

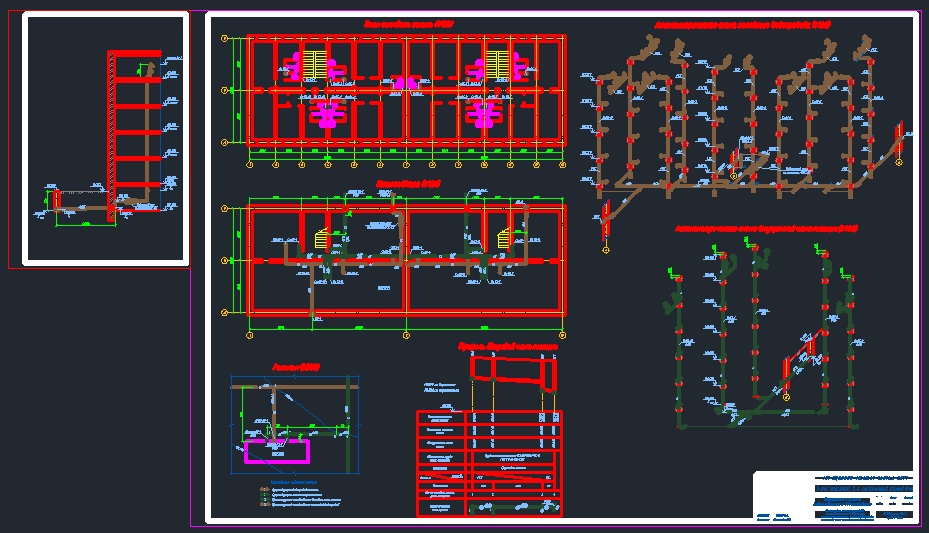

Chertezhi.dwg
Poyasnitelnaya_zapiska.doc
