Водоснабжение и водоотведение 4-х этажного 24-ёх квартирного жилого дома

Ижевский государственный технический университет имени М. Калашникова"
(ФГБОУ ВПО "ИжГТУ имени М. Калашникова")
Чайковский технологический институт ( филиал ИжГТУ
Кафедра ПТ
КУРСОВАЯ РАБОТА
по дисциплине " Водоснабжение и водоотведение "
на тему: " Водоснабжение и водоотведение 4-х этажного
24-ёх квартирного жилого дома"
г. Чайковский, 2017

1. Вариант № 4
2. Жилой 4-этажный 2-секционный 24-квартирный жилой дом.
3. Число квартир на этаже: одна 1-комнатная, одна 2-комнатная, одна 4-комнатная.
4. Средняя заселенность квартир: 5 человека в квартире.
5. Здание имеет центральное холодное и местное горячее водоснабжение.
6. Санитарно-техническое оборудование квартир: ванны длиной 1700 мм, оборудованные душевой сеткой на гибком шланге с общим смесителем для душа и умывальника, и мойки.
7. Высота типового этажа 3,0 м.
8. Подвал и чердак здания неэксплуатируемые. Высота подвала в чистоте 2,2 м, высота чердака 1,0 м.
9. Кровля здания плоская.

Содержание

1. Общая часть …………………………………………..……………………………………………………………….. 3
1.1 Задание на проектирование ……………………………………….……………………………………… 3
1.2 Исходные данные ………………………………………………………………………………………………….. 3
1.3 Перечень нормативных документов, по которым велось проектирование …………………………………………..………………………………………………………………
3
1.4 Перечень чертежей …………………………………………………………………………………………….. 4
1.5 Основные показатели по системам ………………………………………………………………… 4
2. Водопровод холодный ……………………………………………………………………………………………. 5
2.1 Определение секундных расходов ……………………………………………………………………. 6
2.2 Определение часовых расходов …………………………………………………….…………………. 6
2.3 Определение суточных расходов ………………………………………………..…………………… 7
2.4 Определение потерь напора по длине на расчетном направлении …….. 7
2.5 Определение требуемого напора ……………………………………………………………………. 8
3. Водопровод горячий …………………………..…………………………………………………………………. 10
3.1 Определение секундных расходов ……………………………………………………………………. 11
3.2 Определение часовых расходов …………………………………………………….…………………. 11
3.3 Определение суточных расходов ………………………………………………..…………………… 12
3.4 Определение потерь напора по длине на расчетном направлении …….. 12
3.5 Определение требуемого напора ……………………………………………………………………. 13
4. Канализация …………………………………………………………………………………………………………… 14
4.1 Расчетный секундный расход сточных вод …………………………………………………… 15
4.2 Определение часовых расходов ……………………………………………………………………….. 17
4.3 Определение суточных расходов …………………………………………………………………….. 17
Список литературы ……………………………………………………………………………………………………. 18

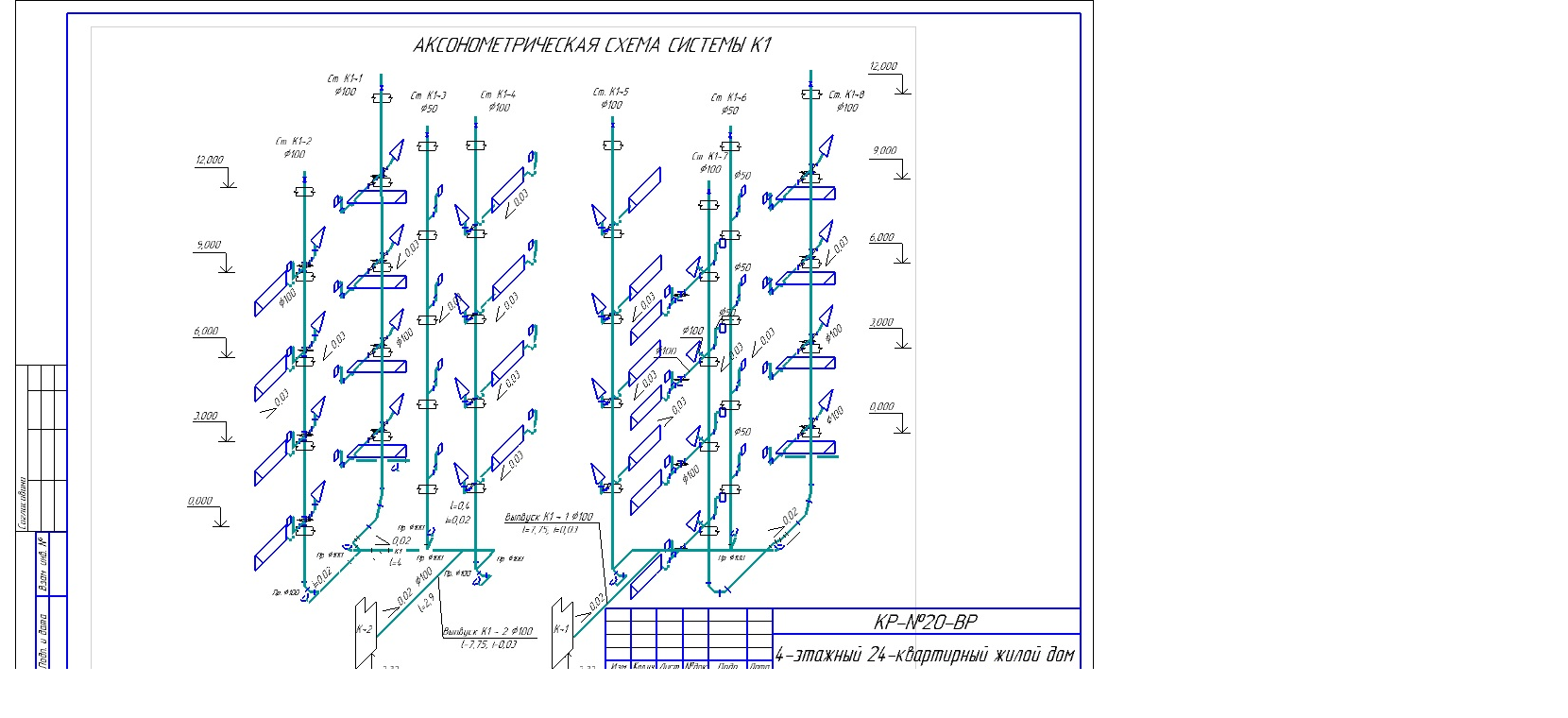

Состав: Аксометрическая схеме систем К1; М1:100 План чердака с сетями Т3, Т4, К1 Ситуационный план М1:500 Водомерный узел М1:10 Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и водоотведение 4-х этажного 24-ёх квартирного жилого дома

от Паздерина\Soderzhanie.doc
от Паздерина\Zapiska.doc
от Паздерина\Axonometria_K-1.cdw
от Паздерина\Axonometria_V1_T3_T4.cdw
от Паздерина\Cherdak.cdw
от Паздерина\Etazh.cdw
от Паздерина\Podval.cdw
от Паздерина\Profili.cdw
от Паздерина\Situatsionny_plan.cdw
от Паздерина
