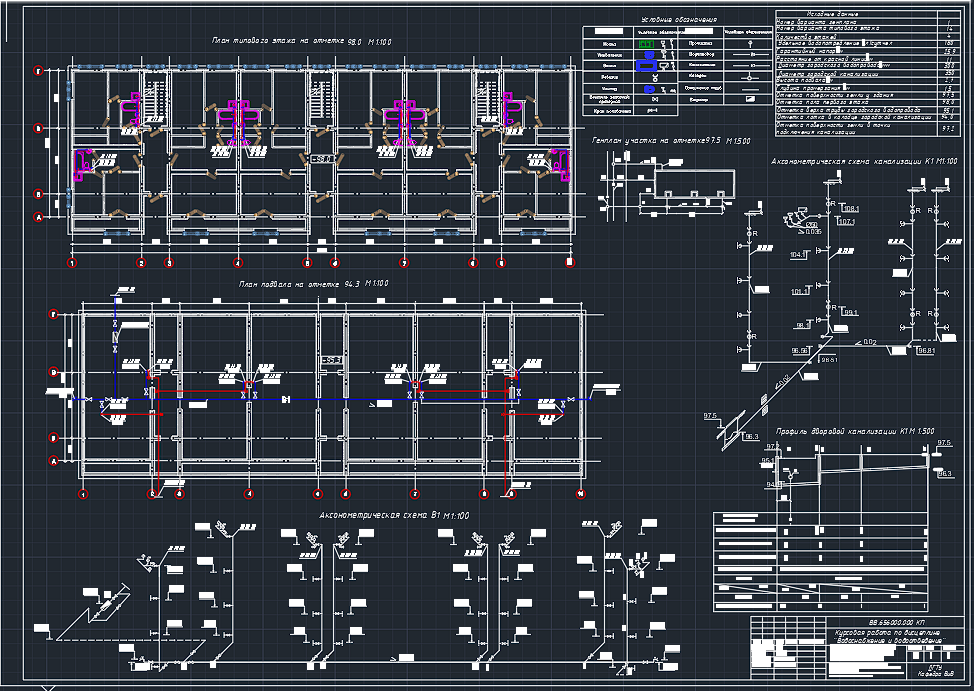

Водоснабжение и водоотведение 4-этажного жилого дома

Донской Государственный Технический Университет

КР на тему Водоснабжение и водоотведение 4-этажного жилого дома

Исходные данные для курсового проекта (работы)
Номер варианта генплана – 2.
Номер варианта типового этажа – 25.
Количество этажей – 5.
Норма водопотребления, л/ сут. чел – 180.
Гарантийный напор от уровня земли – 26,9.
Расстояние от красной линии, м – 5.
Диаметр городского водопровода, мм – 300.
Диаметр городской канализации, мм – 350.
Высота подвала, м – 2,6.
Глубина промерзания, м – 1,8.
Отметка поверхности земли у здания – 108,4.
Отметка пола первого этажа – 108,8.
Отметка верха трубы городского водопровода – 106,8.
Отметка лотка в колодце городской канализации – 106,0.
Отметка поверхности земли в точке подключения канализации – 108,0.

СОДЕРЖАНИЕ

1 Исходные данные к курсовому проекту 2
2 Проектирование внутреннего водопровода 3
2.1 Описание здания и принятая норма водопотребления 3
2.2 Принятая система и схема водоснабжения 3
2.2.1 Ввод водопровода и водомерный узел 3
2.2.2 Внутренняя водопроводная сеть и арматура 4
2.3 Гидравлический расчет сети внутреннего водопровода 5
2.3.1 Аксонометрическая схема внутреннего водопровода 5
2.3.2 Определение расчетных расходов и вероятность действия сантехнических приборов 7
2.3.3 Таблица гидравлического расчёта сети, определение потерь напора на расчётном направлении 8
2.4 Подбор водомера, определение потерь напора в водомере 9
2.5 Определение требуемого напора Hser 10
3 Проектирование внутренней водоотводящей сети здания 11
3.1 Гидравлический расчет внутренй водоотводящей сети 13
4 Дворовая канализационная сеть 14
5 Построение профиля дворовой канализационной сети 15
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 17
