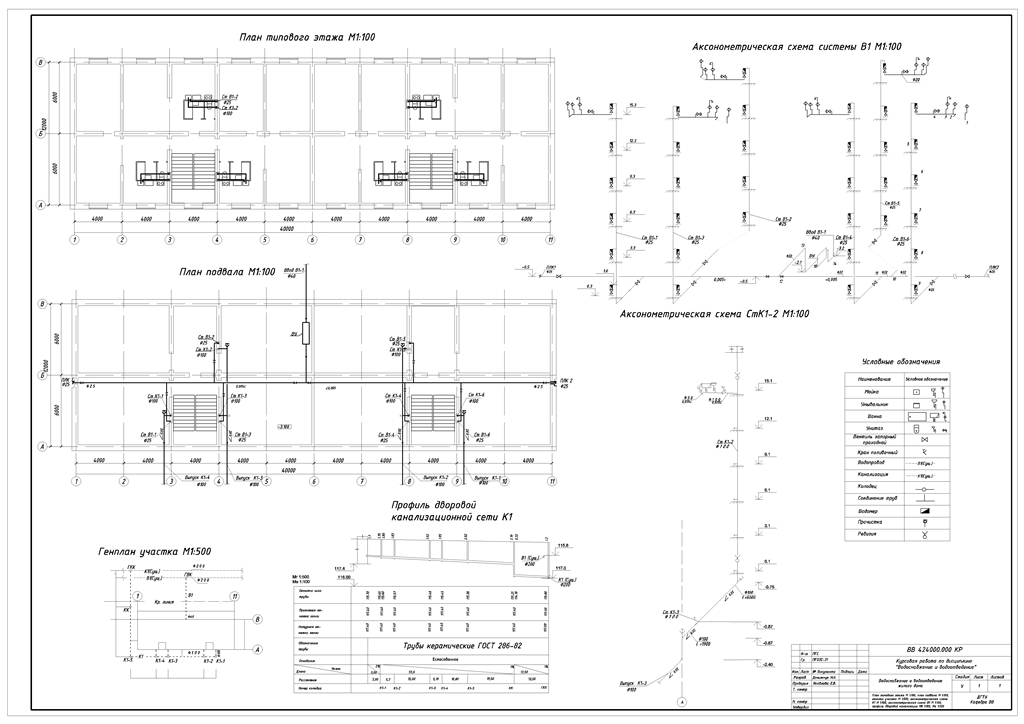

Водоснабжение и водоотведение жилого дома

ДГТУ, водоснабжение и водоотведение,КР на тему: Водоснабжение и водоотведение жилого дома (6 этажей)

2025

Номер варианта генплана 2
Номер варианте типового этажа 6
Количество этажей 6
Норма водопотребления, qn , л/сут·чел 210
Гарантийный напор, Hg , м 28,2
Расстояние от красной линии до здания, l, м 12
Диаметр городского водопровода, Дв, мм 200
Диметр городской канализации, Дк, мм 200
Высота подвала, h, м 2,5
Глубина промерзания грунта, м 1,8
Отметки, м:
 поверхности земли у здания 117,4
 пола первого этажа 117,8
 верха трубы городского водопровода 115,8
 лотка в колодце городской канализации 115,0
 поверхности земли в точке подключения канализации 117,0

СОДЕРЖАНИЕ
ВВЕДЕНИЕ  2
1. Проектирование внутреннего водопровода 3
1.1. Описание здания, благоустройство здания и принятая норма водопотребления 3
1.2.1 Выбор системы и схемы водопровода 3
1.2.1. Ввод водопровода и водомерный узел 3
1.2.2. Внутренняя водопроводная сеть и арматура 4
1.3. Гидравлический расчет сети внутреннего водопровода 5
1.3.1. Аксонометрическая схема внутреннего водопровода 5
1.3.2. Определение расчетных расходов и вероятность действия сантехнических приборов 6
1.3.3. Таблица гидравлического расчета сети, определение потерь напора на расчетном направлении 7
1.4. Подбор водомера 8
1.5. Определение требуемого напора Н и подбор насосов 9
2. Проектирование внутренней водоотводящей сети 10
2.1. Гидравлический расчет внутренней водоотводящей сети 11
3. Дворовая канализационная сеть 14
3.1. Построение профиля дворовой канализации 15
ЗАКЛЮЧЕНИЕ 13
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ 17
