Февраль-200 [ТХ] - Установка биологической очистки хоз-быт сточных вод производительностью 200 куб.м/сутки на основе технологии МБР

Конструкторам дополнительно необходимо посчитать каркас и оформить чертежи. При использовании полипропилена или полиэтилена учесть, что данные материалы имеют относительно большие коэффициенты линейного расширения, соответственно узлы крепления к каркасу должны быть разработаны с учетом этого.
МБР модуль взять китайский Моруи (представитель - Кевин Чен) или 3А-мембраны (примерно то же самое).
В случае, если по расчету данного объема усреднителя окажется недостаточно, возможно добавить ещё один контейнер рядом с текущим расположением усреднителя. Агалогичным образом с другой стороны возможно добавить ещё один модуль биологической очистки - получится Февраль-300. В свою очередь Февраль-400 получается из установки Февраль-300 путём замены согласно рассчётам оборудования на бОльшую производительность и увеличения диаметров, там где это потребуется.

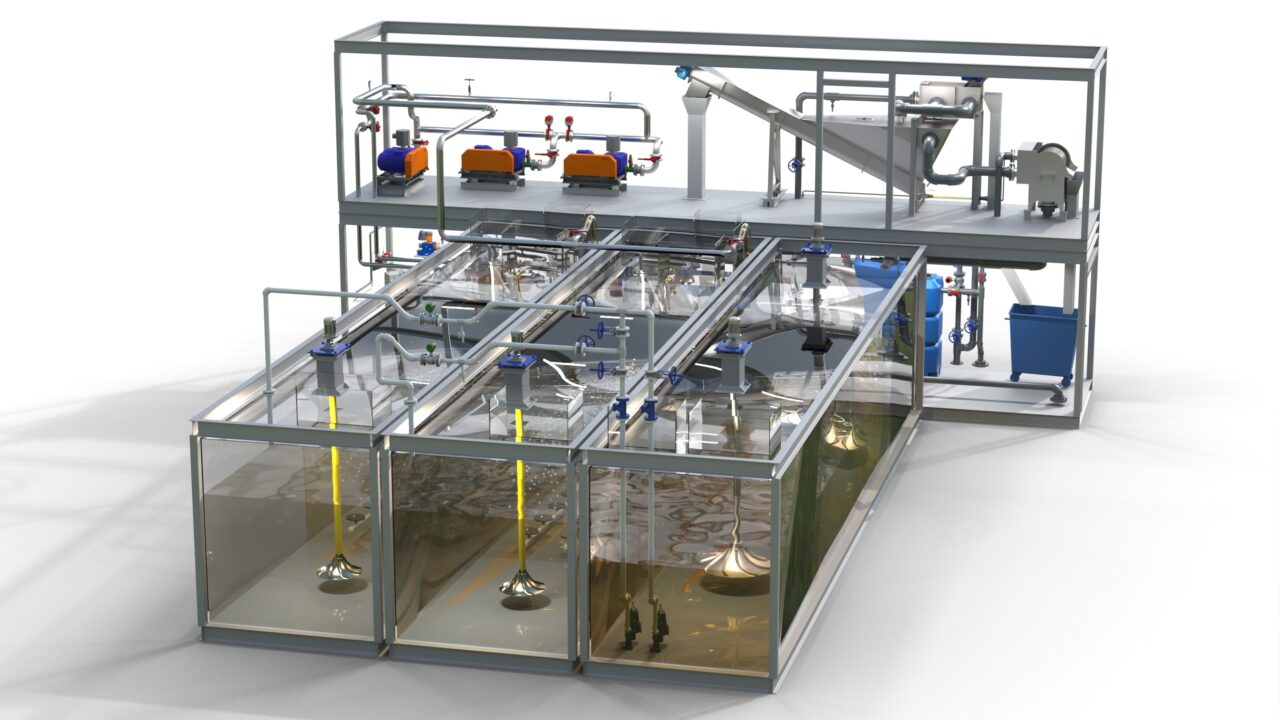

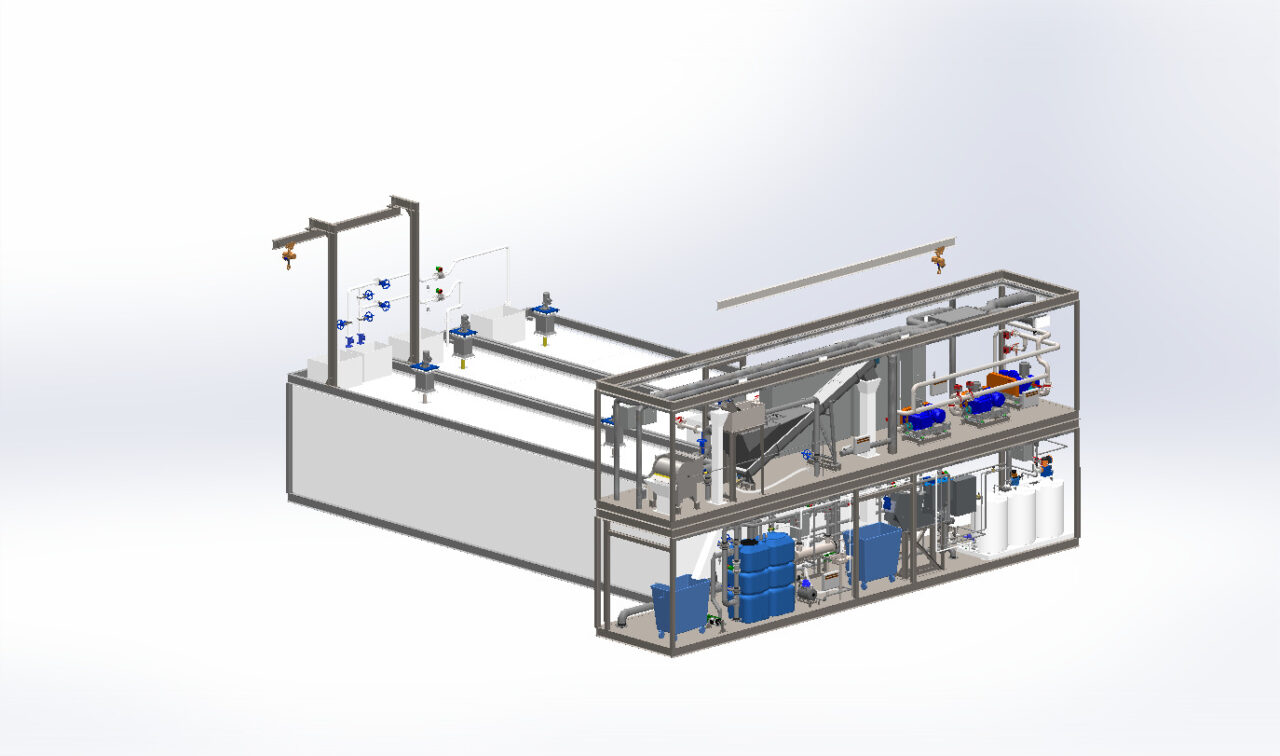

3d-модель включает в себя технологическую часть установки очистки полностью: оборудование механической очистки, насосное и другое технологическое оборудование, обвязанное технологическими трубопроводами с арматурой на них, усреднитель сточных вод, модули биологической очистки, мембранные модули, расходомеры и пр. Также размещены оборудование ОВ (отопление и вентиляция), электрические и шкафы управления, контейнеры сбора отбросов, песка и осадка, рукомойник, грузоподъемное оборудование (необходима проработка конструктором). Также требуется проработка конструкции и размещение лестницы, ведущей на "мокрые" контейнеры, размещение опор трубопроводов, разработка плана фундаментной плиты, а также крышек на горловины.
Оборудование и трубопроводы размещены с учетом будущего каркаса, проблем и пересечений возникнуть не должно.

Дополнительно смотри работу Февраль-50 (Содержит текстовое описание технологии, Описание параметров и алгоритмов работы для автоматизации, Перечень контролируемых параметров для автоматизации, План фундаментной плиты).

При проектировании и реализации прошу присылать разработанные задания для АТХ, АР и КР для правок, т.к. дело ответственное. Также прошу обращаться при возникновении технических вопросов. +79650080360 (Л.Г.С).
