Февраль-50 [ТХ] - Установка биологической очистки хоз-быт сточных вод производительностью 50 куб.м/сутки на основе технологии МБР

Февраль-50 [ТХ] - Установка биологической очистки хоз-быт сточных вод производительностью 50 куб.м/сутки на основе технологии МБР

185

100

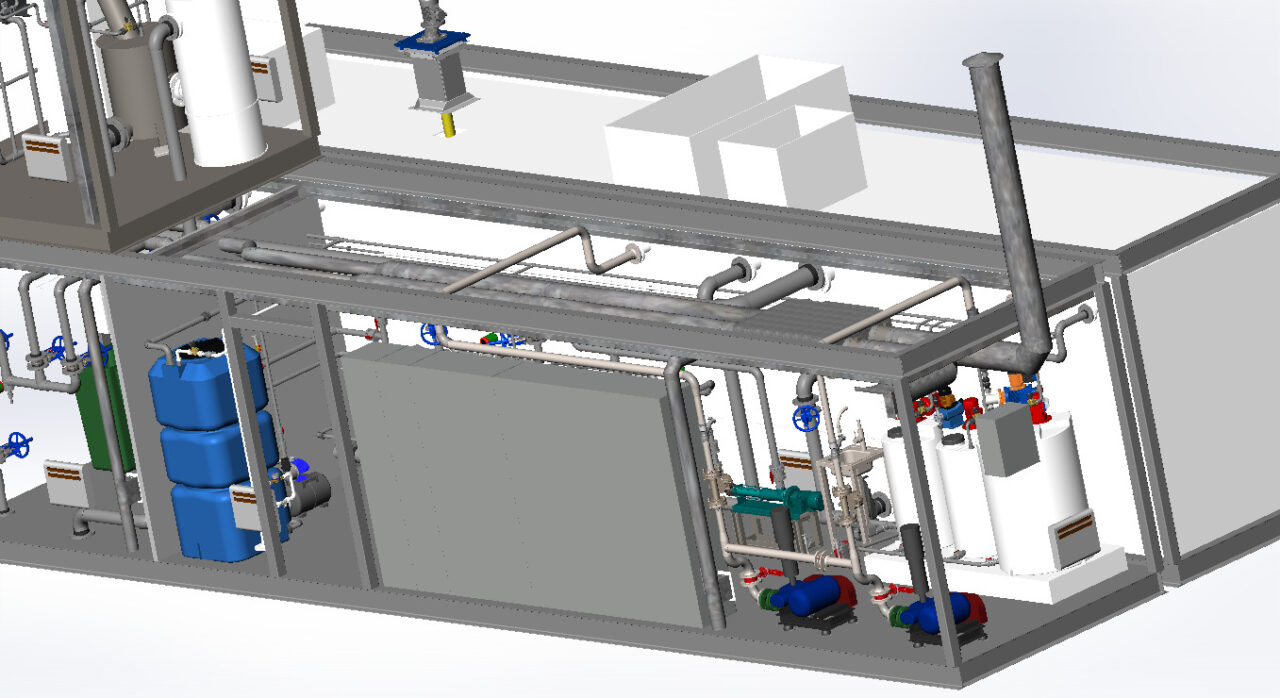

3D модель Февраль-50 [ТХ] - Установка биологической очистки хоз-быт сточных вод производительностью 50 куб.м/сутки на основе технологии МБР

Конструкторам: посчитать каркас, оформить чертежи и можно отдавать в производство. При использовании полипропилена или полиэтилена учесть, что данные материалы имеют относительно большие коэффициенты линейного расширения, соответственно узлы крепления к каркасу должны быть разработаны с учетом этого.
МБР модуль взять китайский Моруи (представитель - Кевин Чен) или 3А-мембраны (примерно то же самое).

3D Модели Февраль-50 МБР очистка сточных вод

Автор

Григорий Блинов

Дата

20.03.2025

Язык

Русский

Состав

ЗD-модель, Технологическая схема, Текстовое описание технологии, Описание параметров и алгоритмов работы для автоматизации, Перечень контролируемых параметров для автоматизации, План фундаментной плиты.

Софт

SolidWorks 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

[3D]
- Pipe_1-Февраль-50.SLDASM
- Pipe_11-Февраль-50.SLDASM
- Pipe_13-Февраль-50.SLDASM
- Pipe_15-Февраль-50.SLDASM
- Pipe_16-Модуль биологической очистки 50.SLDASM
- Pipe_18-Модуль биологической очистки 50.SLDASM
- Pipe_19-Февраль-50.SLDASM
- Pipe_2-Модуль биологической очистки 50.SLDASM
- Pipe_20-Модуль биологической очистки 50.SLDASM
- Pipe_21-Февраль-50.SLDASM
- Pipe_22-Модуль биологической очистки 50.SLDASM
- Pipe_23-Модуль биологической очистки 50.SLDASM
- Pipe_23-Февраль-50.SLDASM
- Pipe_24-Модуль биологической очистки 50.SLDASM
- Pipe_26-Модуль биологической очистки 50.SLDASM
- Pipe_28-Модуль биологической очистки 50.SLDASM
- Pipe_30-Модуль биологической очистки 50.SLDASM
- Pipe_32-Модуль биологической очистки 50.SLDASM
- Pipe_33-Февраль-50.SLDASM
- Pipe_34-Модуль биологической очистки 50.SLDASM
- Pipe_35-Февраль-50.SLDASM
- Pipe_36-Модуль биологической очистки 50.SLDASM
- Pipe_37-Февраль-50.SLDASM
- Pipe_38-Модуль биологической очистки 50.SLDASM
- Pipe_39-Февраль-50.SLDASM
- Pipe_4-Модуль биологической очистки 50.SLDASM
- Pipe_42-Февраль-50.SLDASM
- Pipe_44-Февраль-50.SLDASM
- Pipe_46-Февраль-50.SLDASM
- Pipe_48-Февраль-50.SLDASM
- Pipe_6-Модуль биологической очистки 50.SLDASM
- Pipe_7-Модуль биологической очистки 50.SLDASM
- Pipe_7-Февраль-50.SLDASM
- Pipe_8-Модуль биологической очистки 50.SLDASM
- Pipe_9-Февраль-50.SLDASM
- [50] Вентиляция.SLDASM
- [50] Кабельные лотки.SLDASM
- Модуль биологической очистки 50.SLDASM
- ПП Модуль биологической очистки 50.SLDPRT
- Февраль-50.SLDASM
- Компоненты
  - [50] Подиум под мешалку.SLDPRT
  - [50]К1.SLDPRT
  - [50]К2.SLDPRT
  - [50]К3.SLDPRT
  - [50]Короб под установку дозирования.SLDPRT
  - [50]Приемная камера.SLDPRT
  - [50]Рама Н3-Н4.SLDPRT
  - [50]Рама Н6.SLDPRT
  - Бак Анион Т800ВФК2З.SLDPRT
  - Винтовой насос BK020-1L.SLDPRT
  - Винтовой насос ВК035-1L.SLDPRT
  - Воздуходувка ESRB-65.SLDPRT
  - Коллектор аэрационный 3х10 L5100.SLDPRT
  - Контейнер 120л.SLDPRT
  - Короб.SLDPRT
  - Мешалка гиперболическая 600 L1990.SLDPRT
  - Опора под решетку.SLDPRT
  - Рама под мойку.SLDPRT
  - Модуль мембранный 57M0150FF
    - 57M0150FF.stp.SLDPRT
    - Коллектор пермеата 57M0150FF.SLDPRT
    - Элемент - Mitsubishi 57M0200FF.stp1.SLDPRT
  - Мешалки Р
    - Двигатель МИКС L 0.25.SLDPRT
    - Двигатель МИКС N 0.25.SLDPRT
  - Amcon 051
    - Amcon ES-051.stp.SLDPRT
- piping
  - readme.txt
  - Стальные трубопроводы ГОСТ
    - Ниппель приварной 2''.SLDPRT
    - Отвод ГОСТ 17375.SLDPRT
    - Переход К ГОСТ 17378.SLDPRT
    - Тройник ГОСТ 17376.SLDPRT
    - Труба ГОСТ 10704.SLDPRT
    - Фланец приварной встык ГОСТ 33259 - 11.SLDPRT
    - Фланец приварной плоский ГОСТ 33259.sldprt
    - Штуцер шланговый нержавеющий приварной.SLDPRT
  - Канализационные
    - Клапан обратный раструбный d50.SLDPRT
    - Муфта раструбная d50.SLDPRT
    - Отвод ПВХ канализационный d50 прямой.SLDPRT
  - Детали трубопроводов
    - Оборудование
      - Dosing Pump Motor Prominent Sigma.SLDPRT
      - Dosing Pump Motor Prominent.SLDPRT
      - Dosing Pump Prominent.SLDPRT
      - Grundfos SL1.50.65.09.2.50 на пятке.SLDPRT
      - Аэратор дисковый 270 мм.SLDPRT
      - Бак реагентный Анион ДК200КЗ.SLDPRT
      - Бак реагентный Анион ДКХ500КЗ.SLDPRT
      - Бобышка-ниппель StandardSteel 1_2 35мм нерж.SLDPRT
      - Виброопора K0686.08504060.SLDPRT
      - Демпфер пульсаций FOX.SLDPRT
      - Инжекционный клапан Дека.SLDPRT
      - Клапан балансировочный ручной G2 VIR9515.SLDPRT
      - Клапан соленоидный G1_2 Burkert.SLDPRT
      - Клапан соленоидный G3_4 Burkert.SLDPRT
      - Конвектор Dantex SE45N-10.SLDPRT
      - КРАН ШАРОВОЙ VALTEC BASE С ПОЛУСГОНОМ G1_2.sldprt
      - Мойка для рук.SLDPRT
      - Насосная станция с гидробаком.SLDPRT
      - Приточная вентиляционная установка Node1 Compact.SLDPRT
      - Ротаметр ЭМИС МЕТА 215 DN50.SLDPRT
      - Смеситель для мойки.SLDPRT
      - Счетчик для воды 1_2.SLDPRT
      - УФО ОДВ-3С.SLDPRT
      - Фильтр косой ВВ 3_4 - VT.192.N.05.SLDPRT
      - Фильтр сетка НР.SLDPRT
      - Шкаф.SLDPRT
      - Шнековая решетка с баком SEFT CSSC219.SLDPRT
      - фитинги

        Штуцер для шланга с наружной резьбой.sldprt
      - Системы крепления трубопроводов

        Трубный хомут.sldprt
      - Расходомер фланцевый Питерфлоу РС ПРО

        Питерфлоу ПРО40.SLDPRT

        Питерфлоу ПРО50.SLDPRT

        Питерфлоу ПРО65.SLDPRT
      - Клапан обратный АДЛ RD12

        RD12 Ду50 Ру16.SLDPRT
      - КИП

        Датчик давления ОВЕН ПД100.SLDPRT
      - Задвижка шиберная со штурвалом

        DN100.SLDPRT

        DN150.SLDPRT

        DN50.SLDPRT

        DN65.SLDPRT
      - Гибкая вставка резьбовая ABRADOX

        ABRA-EJS-30 DN15.SLDPRT

        ABRA-EJS-30 DN25.SLDPRT
      - АДЛ

        АДЛ Кран шаровый BV15

        DN15 ВР-ВР.SLDPRT
      - BRAY

        Затвор поворотный BRAY c рукояткой DN50.SLDPRT

        Затвор поворотный BRAY c рукояткой DN65.SLDPRT

        Затвор поворотный BRAY c эл приводом DN65.SLDPRT
  - Вентиляция
    - Заглушка вентиляционная.SLDPRT
    - Заслонка с электроприводом.SLDPRT
    - Зонт вентиляционный оцинкованный d250.SLDPRT
    - Клапан Клоп-2 d125.SLDPRT
    - Клапан ручной.SLDPRT
    - Отвод вентиляционный оцинкованный d100.SLDPRT
    - Отвод вентиляционный оцинкованный d125.SLDPRT
    - Отвод вентиляционный оцинкованный d250.SLDPRT
    - Переход круглого сечения [К].SLDPRT
    - Переход круглого сечения [Э].SLDPRT
    - Переход прямой круглого сечения на прямоугольное.SLDPRT
    - Решетка вентиляционная прямоугольная АМР.SLDPRT
    - Тройник вентиляционный оцинкованный d100 на [AxB].SLDPRT
    - Тройник вентиляционный оцинкованный d125 на [AxB].SLDPRT
    - Тройник вентиляционный оцинкованный d125.SLDPRT
    - Тройник вентиляционный оцинкованный d200 на [AxB].SLDPRT
    - Тройник вентиляционный оцинкованный d200.SLDPRT
    - Утка круглая d100.SLDPRT
    - Утка круглая d125.SLDPRT
  - _ПВХ
    - Клапан ПВХ обратный.SLDPRT
    - Кран ПВХ шаровый.SLDPRT
    - Муфта ПВХ переходная, тип А.SLDPRT
    - Муфта ПВХ переходная, тип Б.SLDPRT
    - Муфта ПВХ прямая ПВХ.SLDPRT
    - Муфта ПВХ разборная.SLDPRT
  - PVC
    - Бурт + Фланец ПВХ Plimat.sldprt
    - Клеевой тройник ПВХ Plimat.SLDPRT
    - Клеевой угол ПВХ Plimat.SLDPRT
    - Муфта ПВХ разборная переходная на ВР.SLDPRT
    - Муфта ПВХ разборная переходная на НР.SLDPRT
    - Переход длинный ПВХ клеевой.SLDPRT
    - Переход на емкость ПВХ 20-25.sldprt
    - Переход на емкость ПВХ 25-32.sldprt
    - Переход на емкость ПВХ 32-40.sldprt
    - Переход на емкость ПВХ 50-63.SLDPRT
    - Переход на емкость ПВХ 90-110.SLDPRT
    - Переход на емкость ПВХ НР 20-1.SLDPRT
    - Переход на емкость ПВХ НР 25-1 1_4.SLDPRT
    - Переходной Редуктор НР_Н_В.SLDPRT
    - Переходной редуктор с ВР ПВХ Plimat.SLDPRT
    - Труба ПВХ Plimat.SLDPRT
    - Штуцер для шланга d20 VDL3.57.020.SLDPRT
    - Задвижка шиберная ножевая ПВХ
      - Задвижка шиберная ПВХ d110 шток 1000.SLDPRT
      - Задвижка шиберная ПВХ d110.sldprt
  - PPR
    - VTp.702.0.02504 - Переход на ВР 25 - 1_2.SLDPRT
    - VTp.704.0.063025 - Муфта переходная Н-В 63-25.SLDPRT
    - VTp.704.0.075063 - Муфта переходная Н-В 75-63.SLDPRT
    - VTp.704.0.090075 - Муфта переходная Н-В 90-75.SLDPRT
    - VTp.704.0.110090 - Муфта переходная Н-В 110-90.SLDPRT
    - VTp.706.0.06309 - Переход на ВР 63 - 2.SLDPRT
    - VTp.706.0.09011 - Переход на ВР 90 - 3.SLDPRT
    - VTp.722.0.02506 - Штуцер с накидной гайкой ВР 25 - 1.SLDPRT
    - VTp.761.0.02505 - Американка переходная НР 25 - 3_4.SLDPRT
    - VTp.763.0.025 - Муфта разьемная 25.SLDPRT
    - Бурт + Фланец PPR.sldprt
    - Кран шаровый PPR.SLDPRT
    - Тройник PPR.SLDPRT
    - Труба PPR.SLDPRT
    - Угол PPR.SLDPRT
Описание параметров и алгоритмов работы ШУ_ОСК Февраль-50.docx
Описание технологии.docx
Перечень контролируемых параметров.docx
Технологическая схема Февраль-50.pdf
Фундаментная плита Февраль-50.pdf
