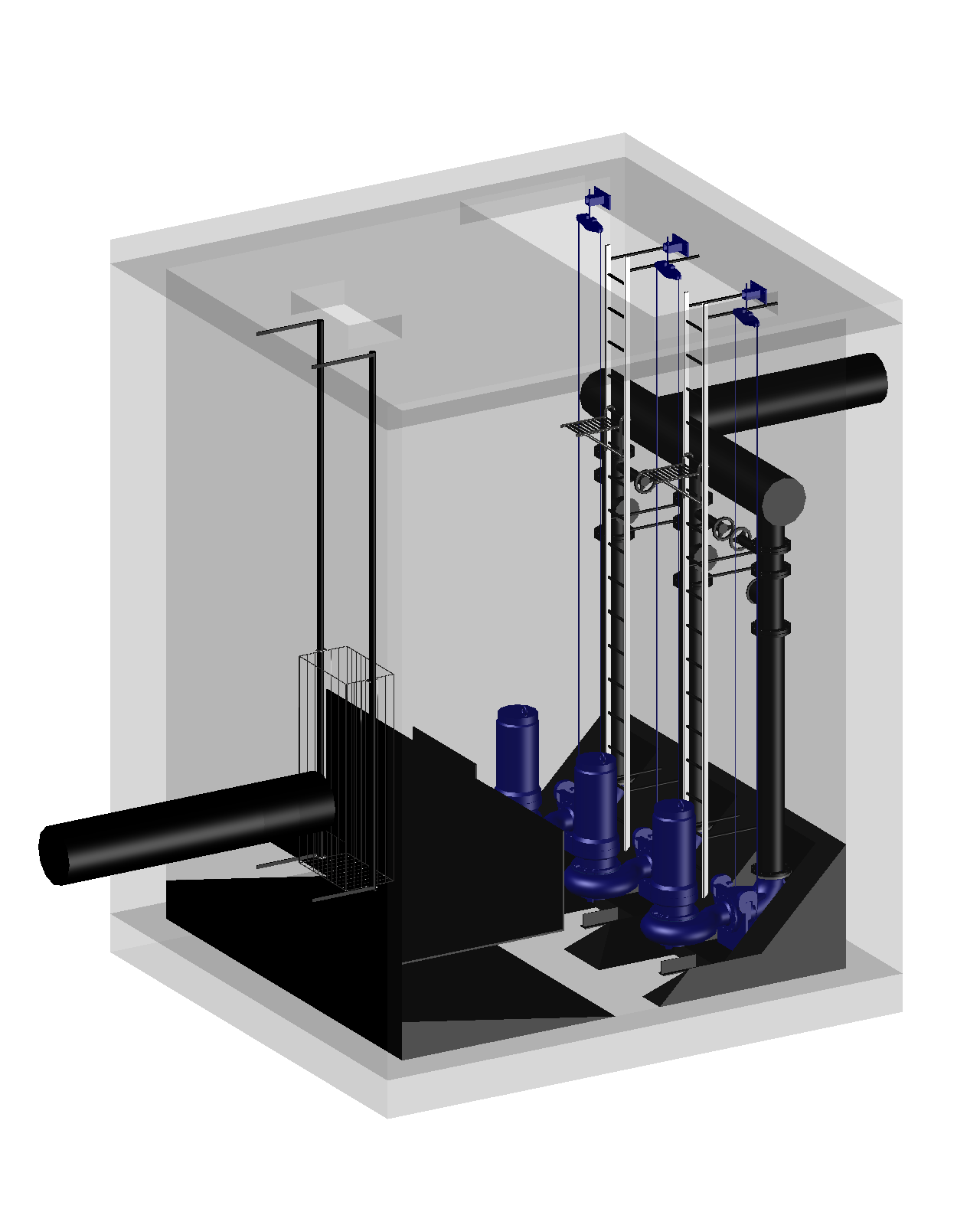

3D Модель КНС (Канализационная насосная станция) 3d из железобетона с тремя погружными насосами качающими в одну линию через флейту. На подводящем трубопроводе сороулавливающая корзина. Отбойная плита для гашения напора, скаты для направления потока и гребни под насосами для предотвращения завихрений. 3 задвижки, 3 обратных клапана. Выполненно по рекомендациям для установленных насосов KSB для расхода 1565 м3/ч.
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- КНС из железобетона с погружными насосами Q=1565м3
КНС из железобетона с погружными насосами Q=1565м3
0
1
159
4
0
80
Сообщить о проблеме
Автор
flashh
Дата
25.05.2022
Язык
Русский
Состав
3d сборка комплектной КНС с расчетами стакана в маткаде и расчетом напора в ворде
Софт
AutoCAD 2015
Как открыть?
Содержимое архива
-
КНС Расчет.mcdx
-
Расчет напора насосов для ливневой канализации.docx
-
КНС 3d 1565.6м3.dwg
