Курсовой проект по дисциплине: Сельскохозяйственное водоснабжение и обводнение территорий на тему: «Добыча и транспортировка питьевой воды к населенному пункту»

МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ
КУБАНСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ
Факультет водоснабжения и водоотведения
Кафедра гидравлики и сельскохозяйственного водоснабжения
Курсовой проект
по дисциплине: Сельскохозяйственное водоснабжение и обводнение территорий
на тему: «Добыча и транспортировка питьевой воды к населенному пункту»
Краснодар 2012

Объект расположен в станице Медведовской. Рельеф равнинный. Климат умеренно-континентальный. Преобладающее направление ветра - восточное. Преобладает тёплая и солнечная погода. Средняя годовая температура +11 °С. Лето жаркое. Июль имеет среднюю температуру +23 С. Средняя температура января -2 С, Осадки выпадают преимущественно в виде дождей, распределяются по месяцам года очень неравномерно. Летом при господстве восточных ветров возможны засухи.

Источником водоснабжения может служить р. Кирпили.

Почвы в основном карбонатные чернозёмы. Большая часть занята сельскохозяйственными угодьями.

1. КРАТКАЯ ХАРАКТЕРИСТИКА ОБЪЕКТА ВОДОСНАБЖЕНИЯ
1.1 Характеристика района расположения объекта.
Объект расположен в станице Медведовской. Рельеф равнинный. Климат умеренно-континентальный. Преобладающее направление ветра - восточное. Преобладает тёплая и солнечная погода. Средняя годовая температура +11 °С. Лето жаркое. Июль имеет среднюю температуру +23 С. Средняя температура января -2 С, Осадки выпадают преимущественно в виде дождей, распределяются по месяцам года очень неравномерно. Летом при господстве восточных ветров возможны засухи.
Источником водоснабжения может служить р. Кирпили.
Почвы в основном карбонатные чернозёмы. Большая часть занята сельскохозяйственными угодьями.
1.2 Характеристика объекта водоснабжения
Объект водоснабжения - ст. Медведовская расположена вблизи реки Кирпили. Населённый пункт – большой, поселение численностью около семи тысячи человек. Имеются предприятия пищевой и перерабатывающей промышленности, развито сельское хозяйство.
Наблюдаются перебои в водоснабжении, особенно, в летние месяцы. Кроме этого, водопроводная сеть была построена 30 лет назад. На сети наблюдаются частые аварии в виде нарушения герметичности труб. В местах аварий отмечается подтопление домов и приусадебных участков. Экологическая обстановка на прилегающих территориях к магистральным трубопроводам ухудшается.
Поэтому, в данных условиях необходима реконструкция существующей водопроводной сети.

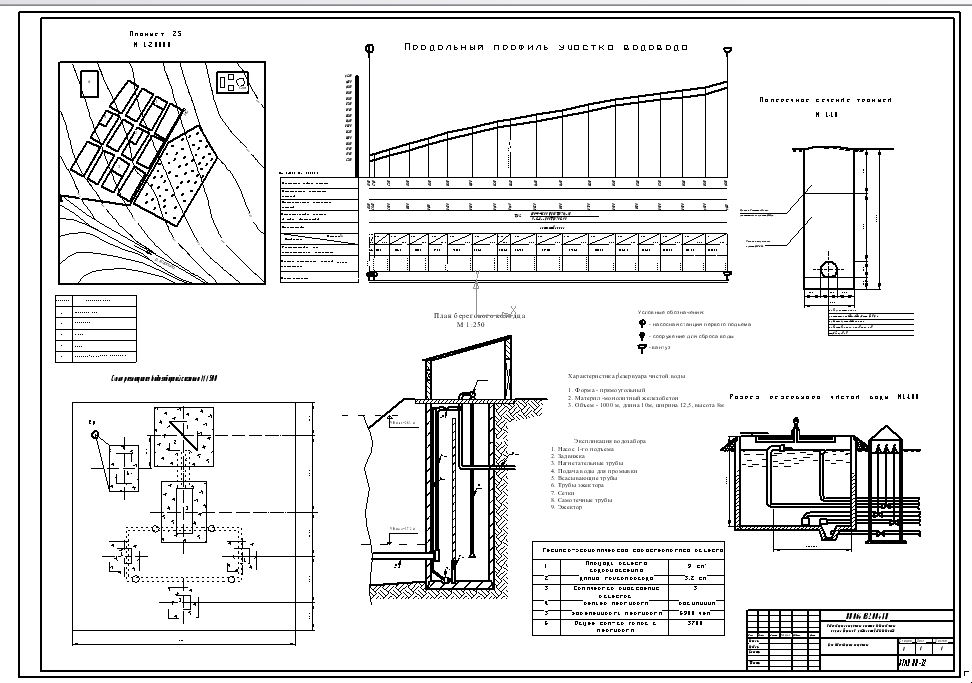

Состав: Продольный профиль участка водовода, Поперечное сечение траншеи, Схема размещения водозаборной системы М 1:500, разрез резервуара чистой воды, экспликация водозабора, Технико-экономическая характеристика объекта. Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Курсовой проект по дисциплине: Сельскохозяйственное водоснабжение и обводнение территорий на тему: «Добыча и транспортировка питьевой воды к населенному пункту»

Новая папка (9)\курсовая .docx
Новая папка (9)\Содержание Косенко цыганков.docx
Новая папка (9)\Фрагмент.frw
