Курсовой проект по теме: «Водоснабжение и водоотведение жилого дома».

Московский Государственный Строительный Университет
Кафедра «Водоотведение и водная экология»
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
на тему: «Водоснабжение и водоотведение жилого дома»
Москва 2015

Исходные данные:
Характеристика проектируемого объекта:
Назначение здания…………………………………………………………………..жилое
Количество зданий………………………………………………………………………..1
Этажность …………………………………………………………………………………8
Высота этажей…………………………………………………………………………3,0м
Толщина перекрытий………………………………………………………………….0,15м
Высота технического подполья……………………………………………………….2,25м
Конструкция кровли…………………………………………………………….....плоская
Особенности монтажа СТУЗ……………………………………………сан.-тех. кабины
Норма средней заселенности квартир…………………………………………17кв.м/чел
Расстояние до красной линии………………………………………………………...…6м
Характеристика городских сетей:
Водопровод:
Гарантированный напор………………………………………………………….26м вод.ст.
Диаметр городского водопровода В1……………………………………………….250мм
Отметка пола первого этажа………………………………………………………135,000м
Канализация:
Диаметр коллектора городской канализации К1……………………………………400мм
Отметка лотка ГК ниже отметки пола первого этажа…………………………………4,5м

1 Общая часть 3
1.1. Исходные данные 3
1.2. Состав проекта 4
2 Водоснабжение 4-6
2.3. Гидравлический расчет водопроводной сети, насосных установок и оборудования 6-7
2.4 Определение требуемого напора. Подбор повысительных насосов. Гидравлический расчет. График зависимости. 7-10
3 Канализация 11
3.1. Описание системы канализации, выбор материала и оборудования, способы монтажа, трассировки, описание специального оборудования 11
3.2. Устройство внутренней канализационной сети, выпусков и вытяжной части стояков 12
3.3. Расчет и проектирование дворовой сети канализации 12-14
4 Используемая литература 14

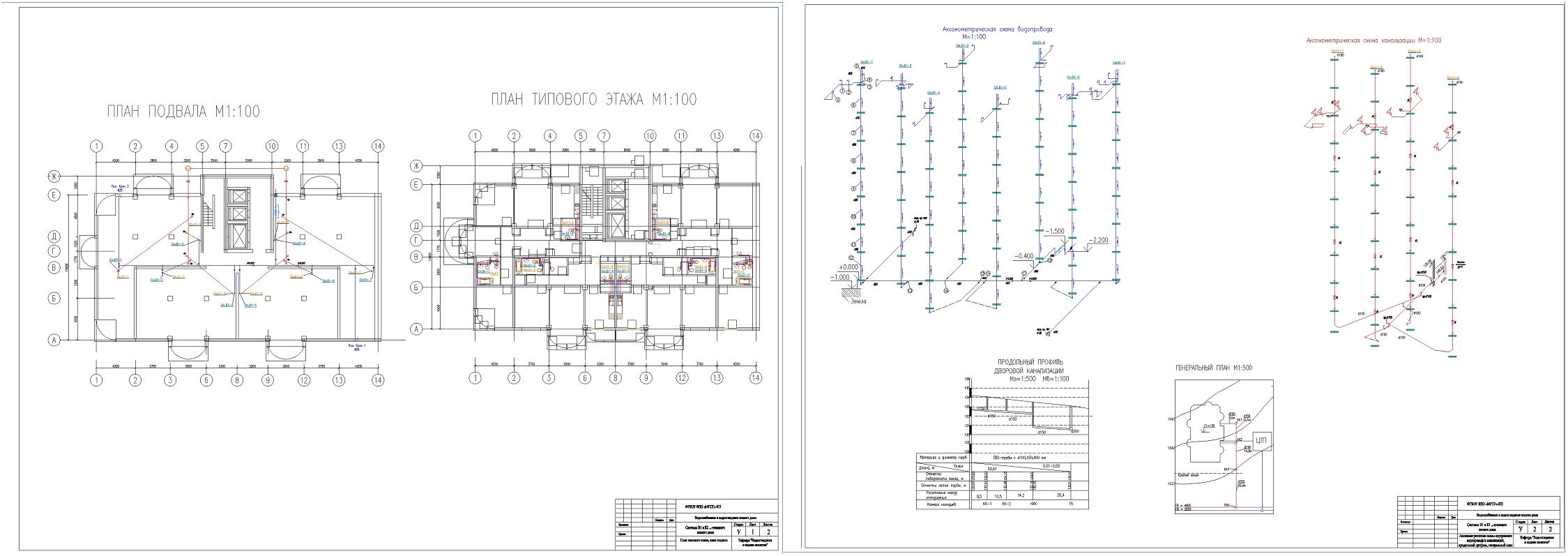

Состав: ПЗ,План типового этажа,План подвала,Генплан участка,Аксонометрическая схема водопроводной сети,Аксонометрическая схема канализационной сети,Продольный профиль дворовой сети канализации Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Курсовой проект по теме: «Водоснабжение и водоотведение жилого дома».

poslednyaya_1_2.docx
viv_8variant_2014.dwg
