Курсовой проект по теме "Водоснабжение и водоотведение жилого дома"

Московский государственный строительный университет
Кафедра строительных материалов и изделий
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему "Водоснабжение и водоотведение жилого дома"

В данном проекте по типовому заданию произведен гидравлический расчет внутреннего трубопровода жилого шестиэтажного здания, произведен подбор водомерного устройства, определение требуемого внутреннего напора в сети водопровода, сделан подбор повысительных насосных установок и гидравлический расчет водоотводящей сети.
Курсовой проект содержит 2 листа А1 графической работы, 10 страниц пояснительной записки, содержащей 2 таблицы и 4 источника.

Вариант 1

Глубина промерзания грунта Нпр=2.1 м

Расстояния до красной линии застройки – 0 м

Гарантийный напор в городском водопроводе  Нгар=18 м

Отметка пола первого этажа,  Z=100 м

Количество этажей, n=6 шт

Норма водопотребления на 1 жителя (средняя) в сутки, qu=190 л/сут

Норма водопотребления на 1 жителя (наибольшая) в сутки, qu=225 л/сут

Норма водопотребления на 1 жителя (средняя) в час, qhr,utot=10,5 л/ч

Глубина заложения лотка колодца городской канализации ниже отметки пола первого этажа здания, Z=3,5 м

Превышение отметки пола первого этажа над отметкой земли – 0,3 м

Количество жителей, U=248 чел

Количество приборов,  n=180 шт

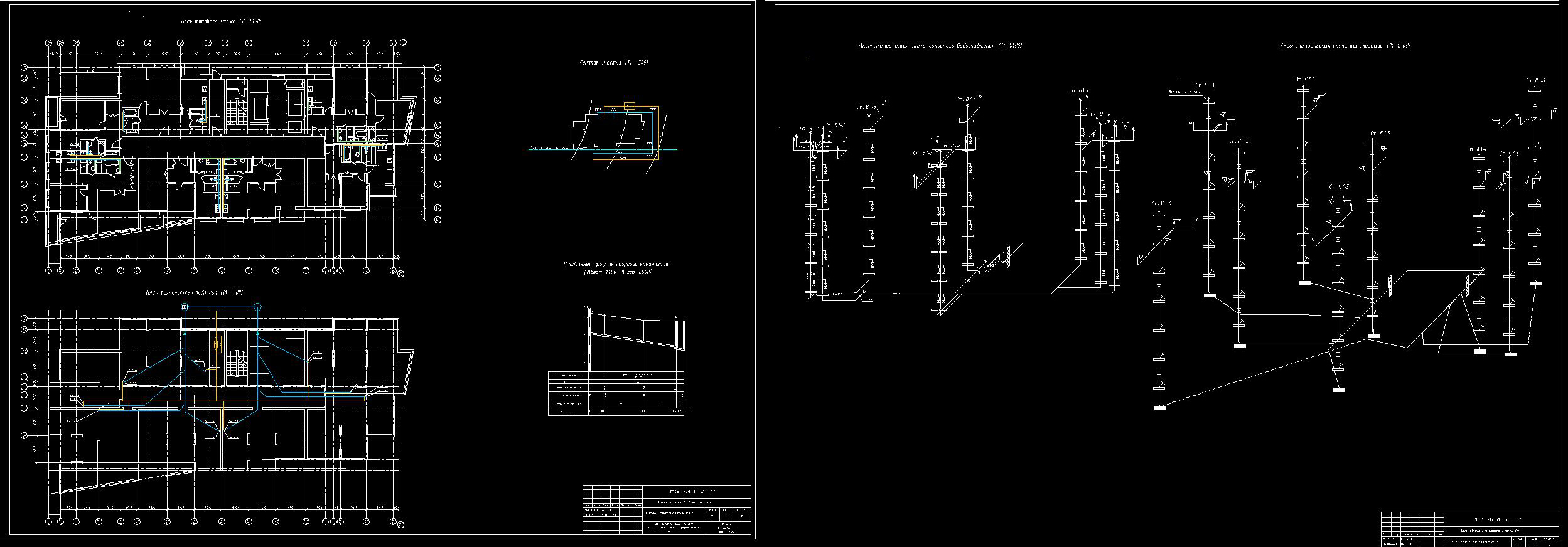

Состав: План типового этажа, план технического подполья, генплан участка, продольный профиль дворовой канализации, аксонометрическая схема холодного водоснабжения, аксонометрическая схема канализации Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Курсовой проект по теме "Водоснабжение и водоотведение жилого дома"

чертеж вив.dwg
ПЗ ВИВ.doc
