Курсовой проект. Водоснабжение и водоотведение 3 курс ПГС.

РГСУ,кафедра ВВ, Водоснабжение и водоотведение, внутреннее водоснабжение и водоотведение здания, 2014 г.

1 Исходные данные
Номер варианта генплана 9
Номер варианте типового этажа 2
Количество этажей 4
Норма водопотребления, qn , л/сут·чел 180
Гарантийный напор, Hg , м 22
Расстояние от красной линии до здания, l, м 4
Диаметр городского водопровода, Дв, мм 250
Диметр городской канализации, Дк, мм 300
Высота подвала, h, м 2,7
Глубина промерзания грунта, м 1,2
Отметки, м:
 поверхности земли у здания 105,6
 пола первого этажа 106,0
 верха трубы городского водопровода 103,1
 лотка в колодце городской канализации 102,1
 поверхности земли в точке подключения канализации 105,3
Содержание:
Стр.
Содержание
1. Исходные данные 4
2. Проектирование внутреннего водопровода 5
2.1. Описание здания, благоустройство здания и принятая норма водопотребления 5
2.2. Выбор системы и схемы водопровода 5
2.2.1. Ввод водопровода и водомерный узел 5
2.2.2. Внутренняя водопроводная сеть и арматура 6
2.3. Гидравлический расчет сети внутреннего водопровода 7
2.3.1. Аксонометрическая схема внутреннего водопровода 7
2.3.2. Определение расчетных расходов и вероятность действия сантехнических приборов 8
2.3.3. Таблица гидравлического расчета сети, определение потерь напора на расчетном направлении
2.4. Подбор водомера 11
2.5. Определение требуемого напора Н и подбор насосов 11
3. Проектирование внутренней водоотводящей сети 14
3.1. Гидравлический расчет внутренней водоотводящей сети 15
4. Дворовая канализационная сеть 17
4.1. Построение профиля дворовой канализации 18
Литература 19

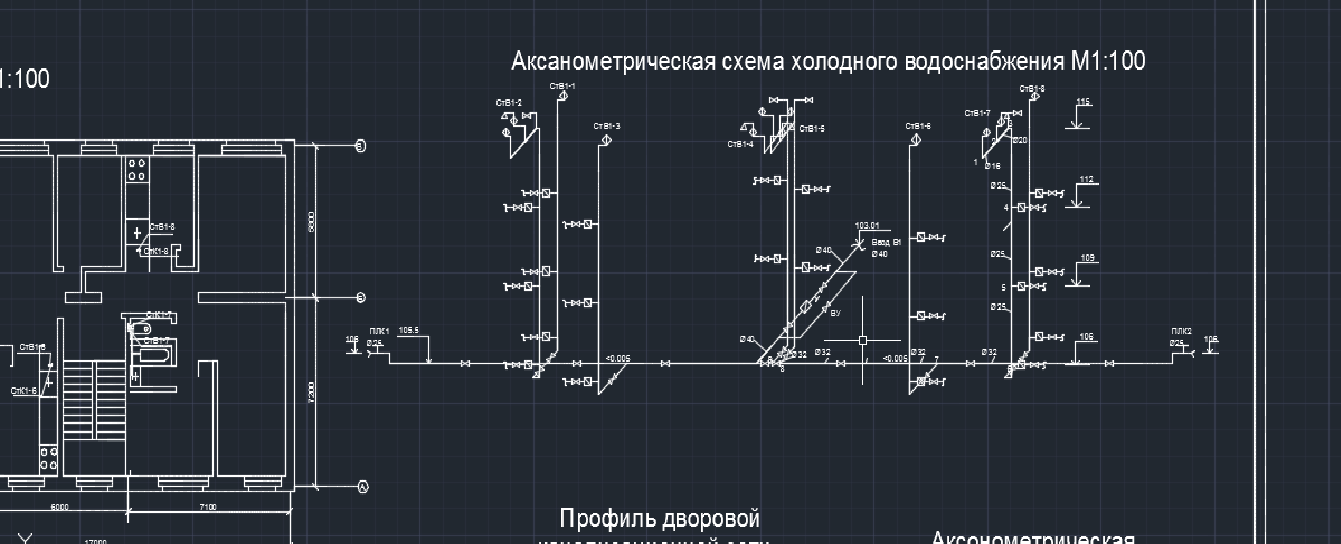

Состав: План типового этажа,план подвала,аксанометрия В1, аксанометрия К1, генплан участка, профильдворовой канализации, гидравлический расчет,пояснительная записка Язык документа

Софт: AutoCAD 2012

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Курсовой проект. Водоснабжение и водоотведение 3 курс ПГС.

kursovoyVV.dwg
Poyasnitelnaya_zapiska.docx
