Муфта Gebo Quick QA 17.195.00.03 DN25

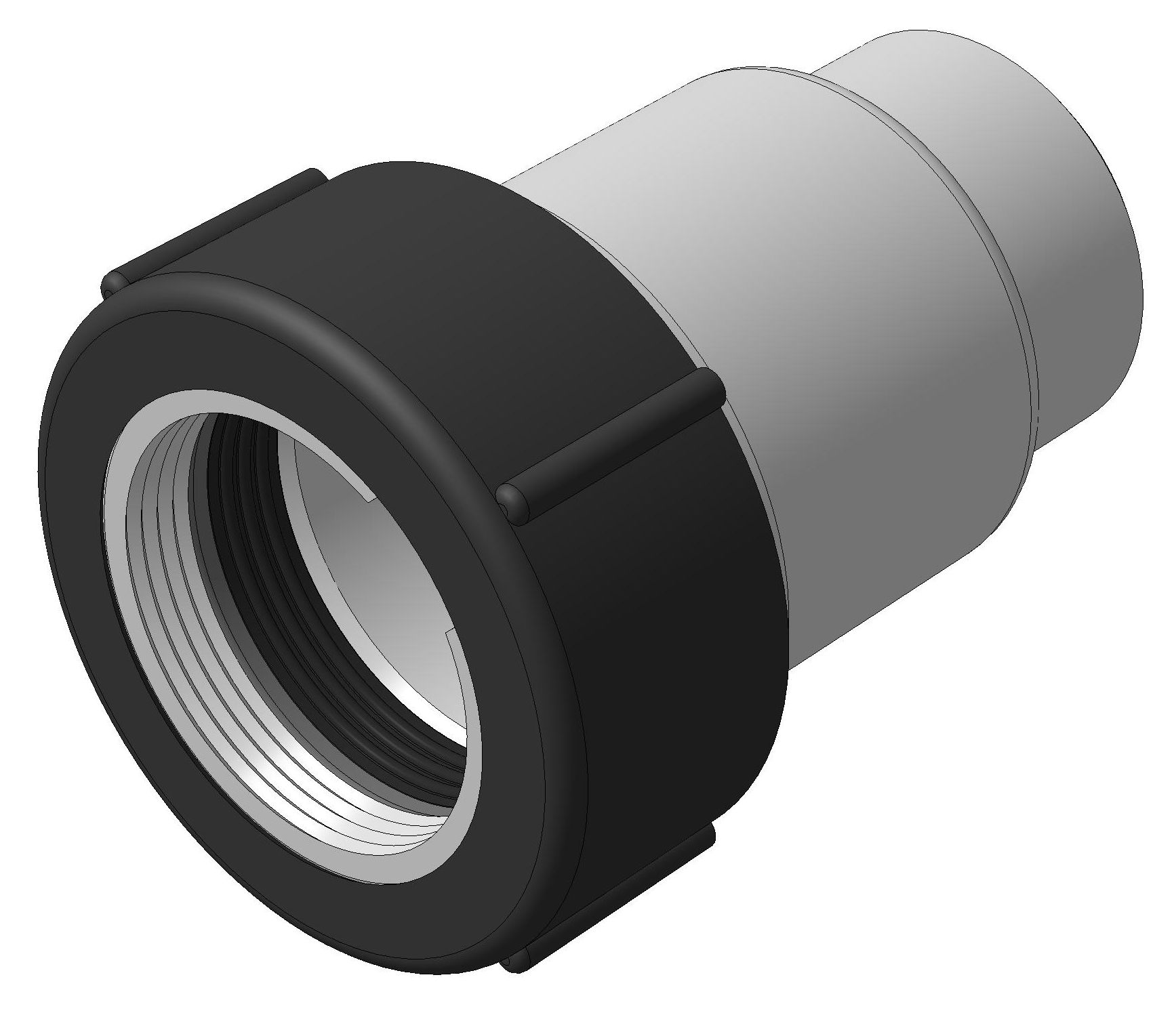

Зажимная соединительная муфта с наружной резьбой Gebo Quick QA 17.195.00.03 DN25 предназначена для соединения стальных или полиэтиленовых труб с гладкими концами в системах сжатого воздуха и водоснабжения. Наружная резьба на корпусе муфты 1''. Наружный диаметр труб, на которые надевается муфта - 31,4...34,2 мм. Корпус и гайка муфты из ковкого чугуна, зажимное и прижимное кольца из оцинкованной стали, уплотнительное кольцо из резины. Максимальная рабочая температура 80 градусов Цельсия. Максимальное рабочее давление: сжатого воздуха 4 бара, воды 10 бар.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 15.2.1

Файлы:
Муфта Gebo Quick/
Муфта Gebo Quick/Гайка.m3d
Муфта Gebo Quick/Кольцо зажимное.m3d
Муфта Gebo Quick/Кольцо прижимное.m3d
Муфта Gebo Quick/Кольцо уплотнительное.m3d
Муфта Gebo Quick/Корпус.m3d
Муфта Gebo Quick/Муфта Gebo Quick QA 17.195.00.03 DN25.a3d
