Установка укладки пробок Н.284.62.00.00

Установка укладки пробок Н.284.62.00.00

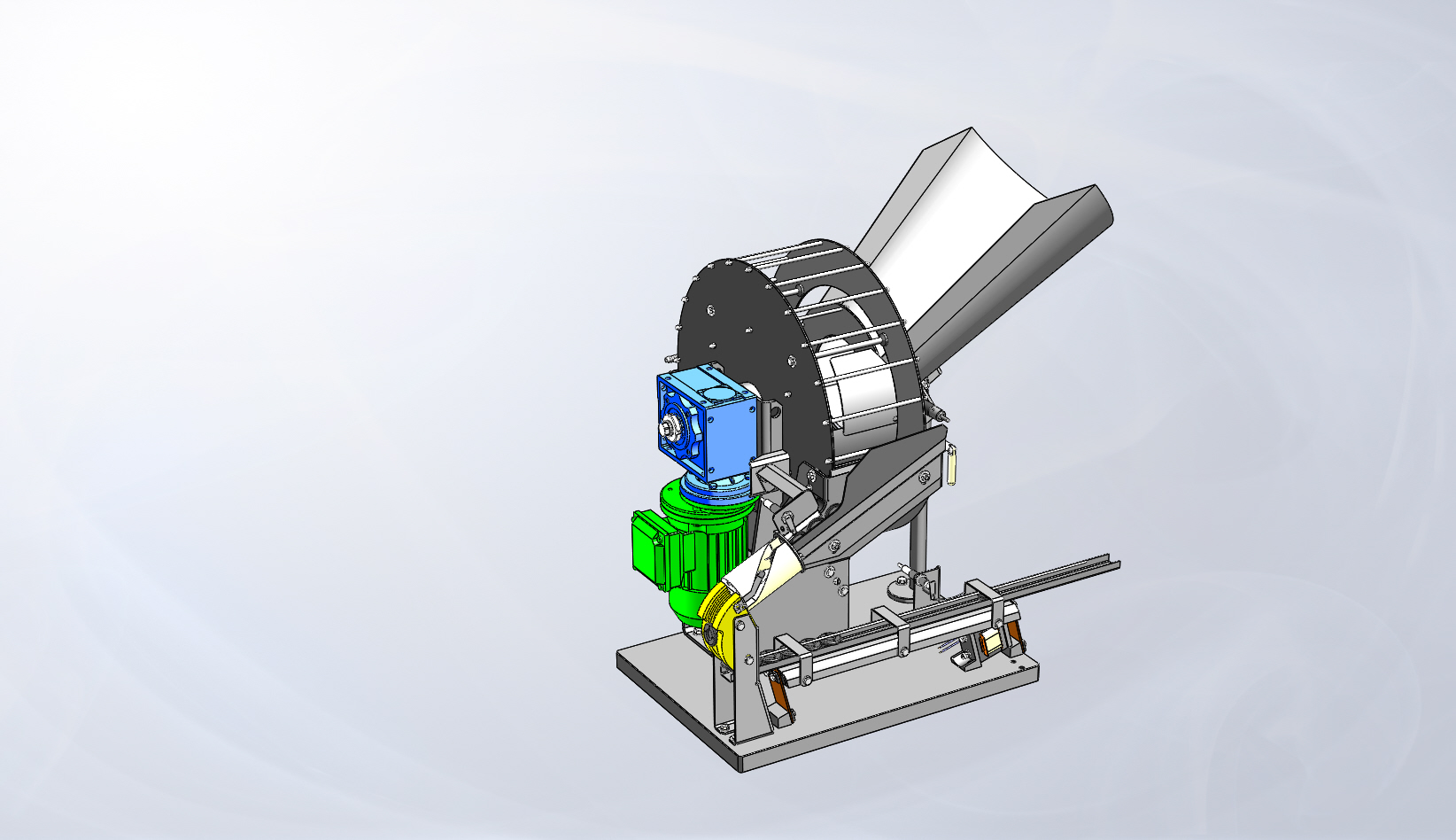

Н.284.62.00.00 является частью установки розлива и укупорки жидких фармацевтических препаратов в стерильную стеклянную тару. На позиции данного устройства производится упорядочивание пробок для укупорки флаконов из неупорядоченного вороха, загруженного в установку и подача их на позицию укупорки поштучно в правильно ориентированном виде. Конечным продуктом работы нашей группы было создание рабочей конструкторской документации для производства, что было успешно выполнено. 3D модели в данном случае были всего лишь промежуточным этапом в процессе работы и использовались для ускорения и облегчения работы, а также проверки наработанного, а по итогу стали технологическим отходом конструкторского труда.
Публикация данной разработки возможна в силу того, что 3D модели в комплект конструкторской документации не вошли, нигде не регистрировались и прав собственности с чьей либо стороны не имеют.

Состав: 3D сборки, детали

Софт: SolidWorks 2017

Файлы:
bolts/Hex Bolt 7798_gost.sldprt
plain washer/Washer 11371n_gost.sldprt
Бутылки, пробка/Пробка 4Ц.SLDPRT
Крепеж/Болты/Болт М12 ГОСТ 7798-70.SLDPRT
Крепеж/Болты/Болт М5 ГОСТ 7805-70.SLDPRT
Крепеж/Болты/Болт М6 ГОСТ 7805-70.SLDPRT
Крепеж/Болты/Болт М8 ГОСТ 7798-70.SLDPRT
Крепеж/Винты/Винты ГОСТ 1491-80/Винт М5.21.12Х18Н10Т ГОСТ 1491-80.SLDPRT
Крепеж/Винты/Винты ГОСТ 17475-80/Винт М6 ГОСТ 17475-80.SLDPRT
Крепеж/Выключатель ВБИ-М12-65У-2111-Л.SLDPRT
Крепеж/Гайки/Гайки ГОСТ 11871-88.SLDPRT
Крепеж/Гайки/Гайки датчиков.SLDPRT
Крепеж/Гайки/Гайки ГОСТ 11860-85/Гайка М4-6Н.21 ГОСТ 11860-85.SLDPRT
Крепеж/Гайки/Гайки ГОСТ 5927-70/Гайка М5.21.12Х18Н10Т ГОСТ 5927-70.SLDPRT
Крепеж/Гайки/Гайки ГОСТ 5927-70/Гайка М6.21.12Х18Н10Т ГОСТ 5915-70.SLDPRT
Крепеж/Гайки/Гайки ГОСТ 5927-70/Гайка М8.21.12Х18Н10Т ГОСТ 5915-70.SLDPRT
Крепеж/Рукоятка М10.SLDPRT
Крепеж/Рукоятка М8.SLDPRT
Крепеж/Шайбы/Шайбы ГОСТ 11371-78.SLDPRT
Крепеж/Шайбы/Шайбы ГОСТ 6402-70.SLDPRT
Крепеж/Шайбы/Шайбы ГОСТ 6958-78.SLDPRT
Крепеж/Шайбы/Шайбы ГОСТ 11872-89/Шайба 24 ГОСТ 11872-89.SLDPRT
Крепеж/Шайбы/Шайбы ГОСТ 13463-77/Шайба 6.21-01 ГОСТ 13463-77.SLDPRT
Крепеж/Шайбы/Шайбы быстрос/Шайба ГОСТ 11648-80.SLDPRT
Крепеж/Шпильки/Н.265.60.17.03 Шпилька.SLDPRT
Крепеж/Шпильки/Н.265.61.05.09 Шпилька М6.SLDPRT
Крепеж/Шпильки/Н.265.61.20.03 Шпилька М5.SLDPRT
Крепеж/Шпонки/Шпонка 8х7х25 ГОСТ 23360-78.SLDPRT
Н.265.37.00.00 Флажок/Н.265.37.00.00-02 Флажок.SLDASM
Н.265.37.00.00 Флажок/Н.265.37.00.00-03 Флажок.SLDASM
Н.265.37.00.00 Флажок/Н.265.37.00.01 Флажок.SLDPRT
Н.265.37.00.00 Флажок/Н.265.37.00.02-02 Плечо.SLDPRT
Н.265.37.00.00 Флажок/Н.265.37.00.03-01 Ось.SLDPRT
Н.265.37.00.00 Флажок/Н.265.37.00.03-02 Ось.SLDPRT
Н.265.60.00.05 Шнек.SLDPRT
Н.265.60.00.07 Ограничитель.SLDPRT
Н.265.60.00.11 Прокладка.SLDPRT
Н.265.60.00.12 Прокладка.SLDPRT
Н.265.60.15.00 Стойка/Н.265.60.15.00 Стойка.SLDASM
Н.265.60.15.00 Стойка/Н.265.60.15.01 Фланец.SLDPRT
Н.265.60.15.00 Стойка/Н.265.60.15.02 Стойка.SLDPRT
Н.265.60.17.00 Коллектор/Н.265.60.17.00 Коллектор.SLDASM
Н.265.60.17.00 Коллектор/Н.265.60.17.01 Патрубок.SLDPRT
Н.265.60.17.00 Коллектор/Н.265.60.17.02 Ниппель.SLDPRT
Н.265.61.00.02-02 Плита.SLDPRT
Н.265.61.00.03 Лоток.SLDPRT
Н.265.61.00.05 Кронштейн.SLDPRT
Н.265.61.00.05-01 Кронштейн.SLDPRT
Н.265.61.02.00 Блок поворота/Н.265.61.02.00 Блок поворота.SLDASM
Н.265.61.02.00 Блок поворота/Н.265.61.02.01 Сектор.SLDPRT
Н.265.61.02.00 Блок поворота/Н.265.61.02.01-01 Сектор.SLDPRT
Н.265.61.02.00 Блок поворота/Н.265.61.02.04 Штифт.SLDPRT
Н.265.61.03.00 Барабан/Н.265.61.03.00 Барабан.SLDASM
Н.265.61.03.00 Барабан/Н.265.61.03.01 Диск.SLDPRT
Н.265.61.03.00 Барабан/Н.265.61.03.02 Диск.SLDPRT
Н.265.61.03.00 Барабан/Н.265.61.03.03 Штанга.SLDPRT
Н.265.61.03.00 Барабан/Н.265.61.03.04 Стяжка.SLDPRT
Н.265.61.03.00 Барабан/Н.265.61.03.05 Трубка.SLDPRT
Н.265.61.03.00 Барабан/Н.265.61.03.20 Диск/Н.265.61.03.20 Диск.SLDASM
Н.265.61.03.00 Барабан/Н.265.61.03.20 Диск/Н.265.61.03.21 Диск.SLDPRT
Н.265.61.03.00 Барабан/Н.265.61.03.20 Диск/Н.265.61.03.22 Фланец.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.262.30.00.00 Электромагнит/Н.262.30.00.00-01 Электромагнит.SLDASM
Н.265.61.04.00 Вибротранспортер/Н.262.30.00.00 Электромагнит/Н.262.30.01.01-01 Сердечник.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.262.30.00.00 Электромагнит/Н.262.30.01.02-01 Якорь.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.262.30.00.00 Электромагнит/Н.262.30.01.10 Катушка.SLDASM
Н.265.61.04.00 Вибротранспортер/Н.262.30.00.00 Электромагнит/Н.262.30.01.11 Щека.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.262.30.00.00 Электромагнит/Н.262.30.01.12 Щека.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.262.30.00.00 Электромагнит/Н.262.30.01.13 Щека.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.262.30.00.00 Электромагнит/Н.262.30.01.13-01 Щека.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.262.30.00.00 Электромагнит/Н.262.30.01.15 Обмотка.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.262.30.00.00 Электромагнит/Н.262.30.01.16 Провод.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.262.30.00.00 Электромагнит/Н.262.30.01.17 Провод.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.265.61.04.00-03 Вибротранспортер.SLDASM
Н.265.61.04.00 Вибротранспортер/Н.265.61.04.01 Кронштейн.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.265.61.04.02 Бобышка.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.265.61.04.06 Торсион.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.265.61.04.07-05 Лоток.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.265.61.04.10 Пластина.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.265.61.04.11 Прокладка.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.265.61.04.20 Основание/Н.265.61.04.20-03 Основание.SLDASM
Н.265.61.04.00 Вибротранспортер/Н.265.61.04.20 Основание/Н.265.61.04.21-02 Швеллер.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.265.61.04.20 Основание/Н.265.61.04.22 Кронштейн.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.265.61.04.20 Основание/Н.265.61.04.23 Бобышка.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.265.61.04.20 Основание/Н.265.61.04.24 Бобышка.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.265.61.04.40 Прижим/Н.265.61.04.40-02 Прижим.SLDASM
Н.265.61.04.00 Вибротранспортер/Н.265.61.04.40 Прижим/Н.265.61.04.41 Швеллер.SLDPRT
Н.265.61.04.00 Вибротранспортер/Н.265.61.04.40 Прижим/Н.265.61.04.42-02 Ограждение.SLDPRT
Н.265.61.05.00 Корпус/Н.265.61.05.00 Корпус.SLDASM
Н.265.61.05.00 Корпус/Н.265.61.05.01 Обечайка.SLDPRT
Н.265.61.05.00 Корпус/Н.265.61.05.02 Стенка.SLDPRT
Н.265.61.05.00 Корпус/Н.265.61.05.03 Кронштейн.SLDPRT
Н.265.61.05.00 Корпус/Н.265.61.05.05 Ниппель.SLDPRT
Н.265.61.05.00 Корпус/Н.265.61.05.06 Кронштейн.SLDPRT
Н.265.61.05.00 Корпус/Н.265.61.05.07 Кронштейн.SLDPRT
Н.265.61.07.00 Лоток загрузки/Бесконтактный выключатель ВБО-М18-76У-9100-Н У3 IP67.SLDPRT
Н.265.61.07.00 Лоток загрузки/Н.265.61.07.00 Лоток загрузки.SLDASM
Н.265.61.07.00 Лоток загрузки/Н.265.61.07.20 Лоток/Н.265.61.07.20 Лоток.SLDASM
Н.265.61.07.00 Лоток загрузки/Н.265.61.07.20 Лоток/Н.265.61.07.21 Лоток.SLDPRT
Н.265.61.07.00 Лоток загрузки/Н.265.61.07.20 Лоток/Н.265.61.07.24 Кронштейн.SLDPRT
Н.265.61.07.00 Лоток загрузки/Н.265.61.07.20 Лоток/Н.265.61.07.25 Кронштейн.SLDPRT
Н.265.61.10.00 Основание/Н.265.61.10.00 Основание.SLDASM
Н.265.61.10.00 Основание/Н.265.61.10.01 Обечайка.SLDPRT
Н.265.61.10.00 Основание/Н.265.61.10.02 Кронштейн.SLDPRT
Н.265.61.11.00 Привод/PCRV-063-050-180-50-0,12.SLDPRT
Н.265.61.11.00 Привод/Н.265.61.11.00-04 Привод.SLDASM
Н.265.61.11.00 Привод/Н.265.61.11.01-01 Вал.SLDPRT
Н.265.61.11.00 Привод/Н.265.61.11.04 Шпонка.SLDPRT
Н.265.61.11.00 Привод/Н.265.61.11.20 Кронштейн/Н.265.61.11.20-04 Кронштейн.SLDASM
Н.265.61.11.00 Привод/Н.265.61.11.20 Кронштейн/Н.265.61.11.21-01 Пластина.SLDPRT
Н.265.61.11.00 Привод/Н.265.61.11.20 Кронштейн/Н.265.61.11.23 Кронштейн.SLDPRT
Н.265.61.11.00 Привод/Н.265.61.11.20 Кронштейн/Н.265.61.11.23-01 Кронштейн.SLDPRT
Н.265.61.11.00 Привод/Н.265.61.11.20 Кронштейн/Н.265.61.11.25 Кронштейн.SLDPRT
Н.265.61.11.00 Привод/Н.265.61.11.20 Кронштейн/Н.265.61.11.27 Кронштейн.SLDPRT
Н.265.61.11.00 Привод/Н.265.61.11.30 Кронштейн/Н.265.61.11.30-01 Кронштейн.SLDASM
Н.265.61.11.00 Привод/Н.265.61.11.30 Кронштейн/Н.265.61.11.31 Кронштейн.SLDPRT
Н.265.61.11.00 Привод/Н.265.61.11.30 Кронштейн/Н.265.61.11.32 Пластина.SLDPRT
Н.265.61.12.00 Обечайка/Н.265.61.12.00 Обечайка.SLDASM
Н.265.61.12.00 Обечайка/Н.265.61.12.01 Обечайка.SLDPRT
Н.265.61.12.00 Обечайка/Н.265.61.12.02 Шпилька.SLDPRT
Н.265.61.14.00 Клемма/Н.265.60.15.01-01 Фланец.SLDPRT
Н.265.61.14.00 Клемма/Н.265.61.14.00 Клемма.SLDASM
Н.265.61.14.00 Клемма/Н.265.61.14.00-03 Клемма.SLDASM
Н.265.61.14.00 Клемма/Н.265.61.14.01 Клемма.SLDPRT
Н.265.61.14.00 Клемма/Н.265.61.14.02 Стойка.SLDPRT
Н.265.61.14.00 Клемма/Н.265.61.14.02-03 Стойка.SLDPRT
Н.265.61.14.00 Клемма/Н.265.61.14.03 Зажим.SLDPRT
Н.265.61.16.00 Кронштейн/Н.265.61.16.00 Кронштейн.SLDASM
Н.265.61.16.00 Кронштейн/Н.265.61.16.01 Кронштейн.SLDPRT
Н.265.61.16.00 Кронштейн/Н.265.61.16.02 Отбойник.SLDPRT
Н.265.61.16.00 Кронштейн/Н.265.61.16.03 Фланец.SLDPRT
Н.265.61.16.00 Кронштейн/Н.265.61.16.04 Вставка.SLDPRT
Н.265.61.16.00 Кронштейн/Н.265.61.16.06 Кронштейн.SLDPRT
Н.265.61.21.00 Кронштейн/Н.265.61.20.02-01 Втулка.SLDPRT
Н.265.61.21.00 Кронштейн/Н.265.61.21.00 Кронштейн.SLDASM
Н.265.61.21.00 Кронштейн/Н.265.61.21.01 Кронштейн.SLDPRT
Н.265.61.22. 00 Кронштейн/Н.265.61.20.02 Втулка.SLDPRT
Н.265.61.22. 00 Кронштейн/Н.265.61.22.00-01 Кронштейн.SLDASM
Н.265.61.22. 00 Кронштейн/Н.265.61.22.01 Кронштейн.SLDPRT
Н.265.61.22. 00 Кронштейн/Н.265.61.22.02 -01 Пластина.SLDPRT
Н.265.61.22. 00 Кронштейн/Н.265.61.22.03 Пластина.SLDPRT
Н.265.61.25.00 Кронштейн/Н.265.61.25.00 Кронштейн.SLDASM
Н.265.61.25.00 Кронштейн/Н.265.61.25.01 Лепесток.SLDPRT
Н.265.61.25.00 Кронштейн/Н.265.61.25.02 Кронштейн.SLDPRT
Н.284.62.00.00 СБ Установка укладки пробок.SLDASM
