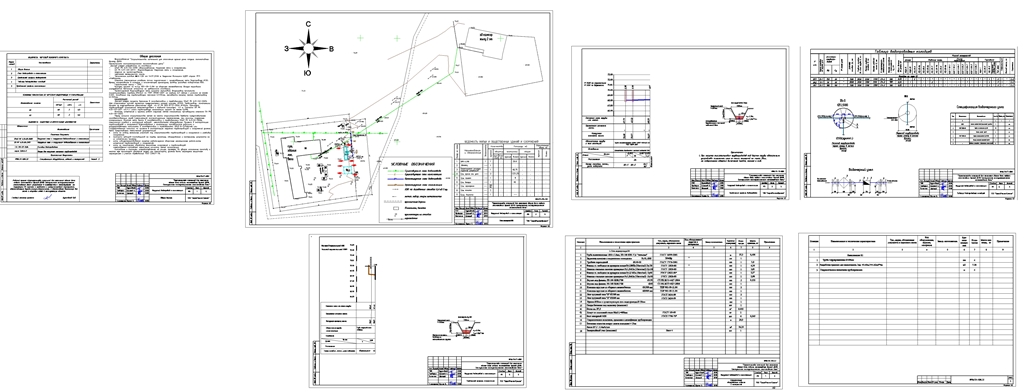

Наружный водопровод и канализация котельной для отопления здания дома отдыха

Водоснабжение "Строительство котельной для отопления здания дома отдыха локомотивных бригад ДОЛБ
Сексеульского эксплуатационного локомотивного депо."
Данный раздел разработан на основании:
- СНиП РК 4.01-02-2009 «Водоснабжение. Наружные сети и сооружения»;
- СН РК 4.01-03-2013- Водоотведение. Наружные сети и сооружения;
- задания на проектирование;
- чертежей генерального плана.
- Технические условия №04-126 от 14.07.2018 г. выданное Филиалом ОДСП «Арал» РГП «Казводхоз»;
Согласно техническим условиям точка подключения - существующие сети водопровода ∅150. Врезку осуществить в колодце, с отключающей арматурой, затвор дисковый поворотный ∅50.
Гарантийный напор - 2МП .
Колодец принят по т.п.р. 901-09-11.84 из сборного железобетона. Вокруг горловины укладывается бетонная отмостка на щебеночном основании.
Проектируемая водопроводная сеть принята тупиковой. Водопровод проложить полиэтиленовыми трубами ∅50х3,0 по ГОСТ 18599-2001 на глубину 2,5 метра с уклоном не менее 0.001. Основание под трубопроводом песчаное h=100мм, произвести засыпку песком трубопровод h=300мм.
КАНАЛИЗАЦИЯ
Данный раздел проекта выполнен в соответствии с требованиями СНиП РК 4.01-02-2009. Для опорожнения котлов проектом предусмотрено мокрый колодец. ∅1500. Трубопровод канализации принят из гофрированных двухслойных труб по СТ РК ИСО 8772-2004 ∅100мм. Прокладка трубопроводов канализации запроектирована с глубиной прокладки 1,5 м. Согласно СН РК 4.01-03-2011 п.5.11.1 уклон трубопровода канализации принят не менее 0,008.
Монтаж, испытание и приемку работ наружных сетей канализации производить согласно СН РК 4.01-05-2002.
Перед началом строительства сетей на место строительства вызвать представителей соответствующих служб (организаций) эксплуатирующих пересекаемые, при наличии, подземные коммуникации. Монтаж сети вести в соответствии с требованиями СНиП РК 4.01.02-2009, технических условий и инструкций заводов изготовителей оборудования. Приемка в эксплуатацию трубопроводов и сооружений водоснабжения и канализации производится рабочими и государственными комиссиями в соответствии с требованиями СНиП III-3.Рабочей или Государственной комиссии по приемке в эксплуатацию наружных трубопроводов и сооружений должна быть представлена техническая документация:
· акты на отвод земельных участков под строительство трубопроводов и сооружений и разбивку сооружений;
· паспорта заводов-поставщиков на трубы, арматуру, оборудование и материалы, документы на их испытанияи приемку;
· акты освидетельствования скрытых работ;журнал сварочных изоляционных работ;акты испытаний трубопроводов и сооружений;
· акты на санитарную обработку емкостных сооружений и трубопроводов хозяйственно-питьевого назначения иочистку сетей канализации.
Котлованы и траншеи, разрабатываемые на улицах, проездах, во дворах населенных пунктов, а местах где происходит движение людей или транспорта, должны быть ограждены защитным ограждением с учетом требований ГОСТ 23407-78.
