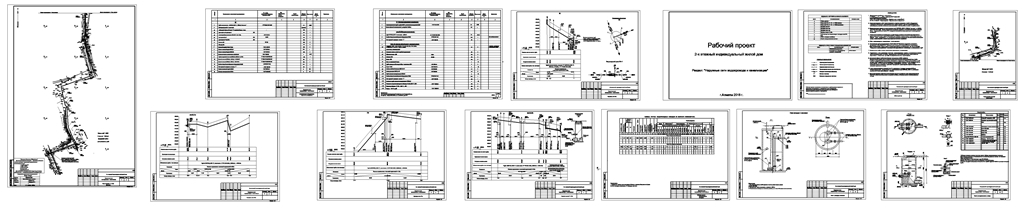

Наружный водопровод и канализация жилого дома в г. Алматы

1. Документация разработана в соотвествии:
- ТУ №05/3-____ от __.__.201_г. выданных ГКП "Алматы Су";
- топо-геодезическим материалом ;
- СНиП 4.01-02-2009 "Водоснабжение. Наружные сети и сооружения";
- СН РК 4.01-03-2011 "Водоотведение. Наружные сети и сооружения"

2. Перед производством работ проект согласовать с отделом инженерных сетей и оборудования
"Управления архитектуры и градостроительства города Алматы" и другими заинтересованными
организациями, перечень которых им устанавливается. Без согласования проект не действителен.

3. Водопровод проектируется из полиэтиленовых труб HDPE100, SDR17- Ø63х3,8 "питьевая", L= 45,60м;
СТ РК ИСО 2244-2004. Трубы укладываются на плоское основание с песчаной подготовкой толщиной 100мм. Водомер Ø15 мм класса "С" с передачей показаний на север, установить в проектируемом колодце №1.

4. Самотечная канализация проектируется из труб которые проложены самотеком проектируются из
хризотилцементных труб с муфтой БМН Ø150 мм, L=23.85м с подключением в канализационную сеть
Ø200мм. Трубы укладываются на естественное основание, просеянное, без включений (строительного
мусора, острых кирпичей, камней и арматуры) соответствии с профилем.

5. Сброс нефтепродуктов в канализацию - строго запрещен!

6. При прокладке труб руководствоваться СНиП 3.02.01-87 "Земляные сооружения, основания и
фундаменты", СНиП 3.05.04-85. "Наружные сети и сооружения водоснабжения и канализация".
СНиП РК1.03-05-2001 "Охрана труда и техника безопасности в строительстве". СН РК 4.01-05-2002
"Инструкция по проектированию и монтажу сетей водоснабжения и канализации из пластмассовых труб"

7. Перед началом работ уточнить заглубление пересекаемых коммуникаций.

8. Подключение к сети канализации выполняют эксплуатационные участки, в установленном порядке,
после выполнения работ по проекту, предоставления исполнительной съемки, после оплаты за
подключение и заключения договора на предоставление услуг водоотведения.

9. Для полного сброса хозяйственно-бытовых сточных вод из ИЖС, требуется
дополнительный подпор воды до существующей пластмассовой канализационной сети Ду200.
В проекте предусматривается напорная канализация с погружными насосами установленных в ж-б
колодце. В проектируемом колодце предусмотрены погружные насосы, рабочие показатели насоса
Q=2,73 м3/час, Н=17.0 м. вод. ст., Р2=2.10кВт, n=2852об/мин., m=31.7кг., 1 фаза на 230Вт.
Количество насосов составляет 1 рабочий и 1 резервный в проектируемом круглом колодце и еще 1
резервный, храниться на складе.

10. Трубы запроектированные напорной сети К1н, проложены от колодца с насосами (КНС) до колодца-гасителя (КГ), предусмотрены из полиэтиленовых труб HDPE100, SDR 17, техническая
согласно СТ РК 2244-2004, ∅63x3.8, L=578.30м.

11. Для предотвращения обратного потока бытовых сточных вод обратно в дом, предусматривается
обратный клапан канализационный выпускной Ду150мм, установлен внутри в канализационном
колодце.
