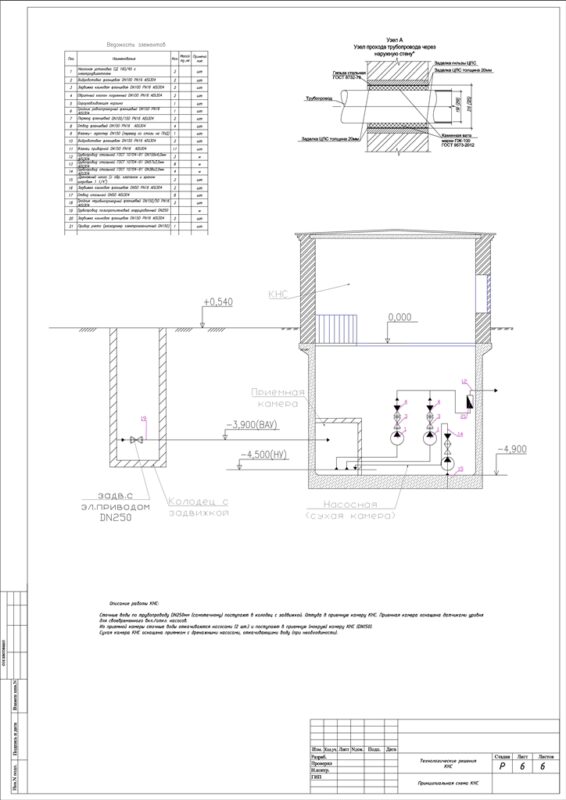

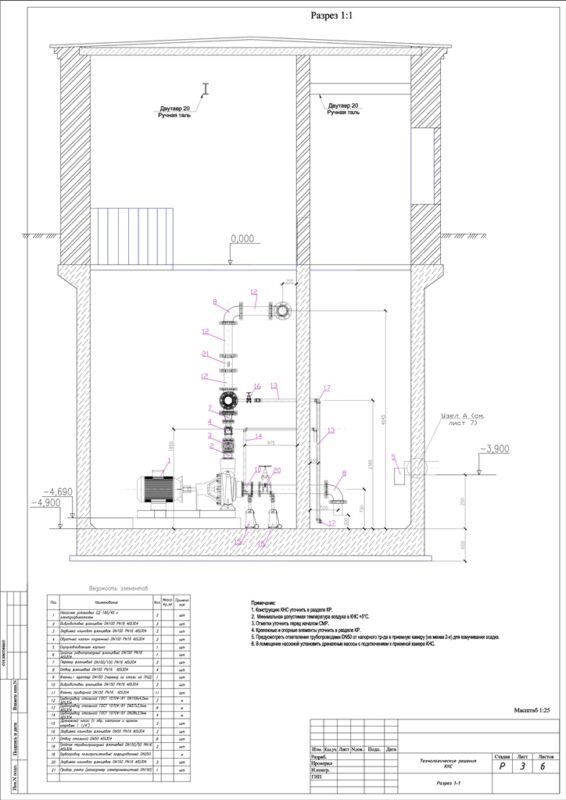

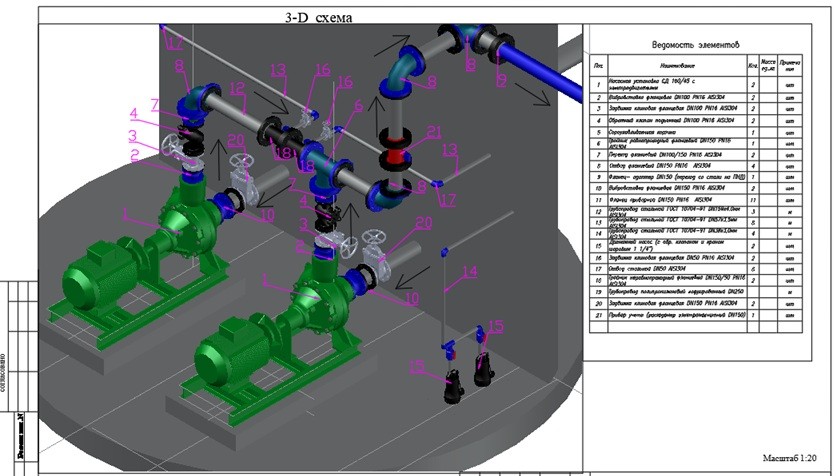

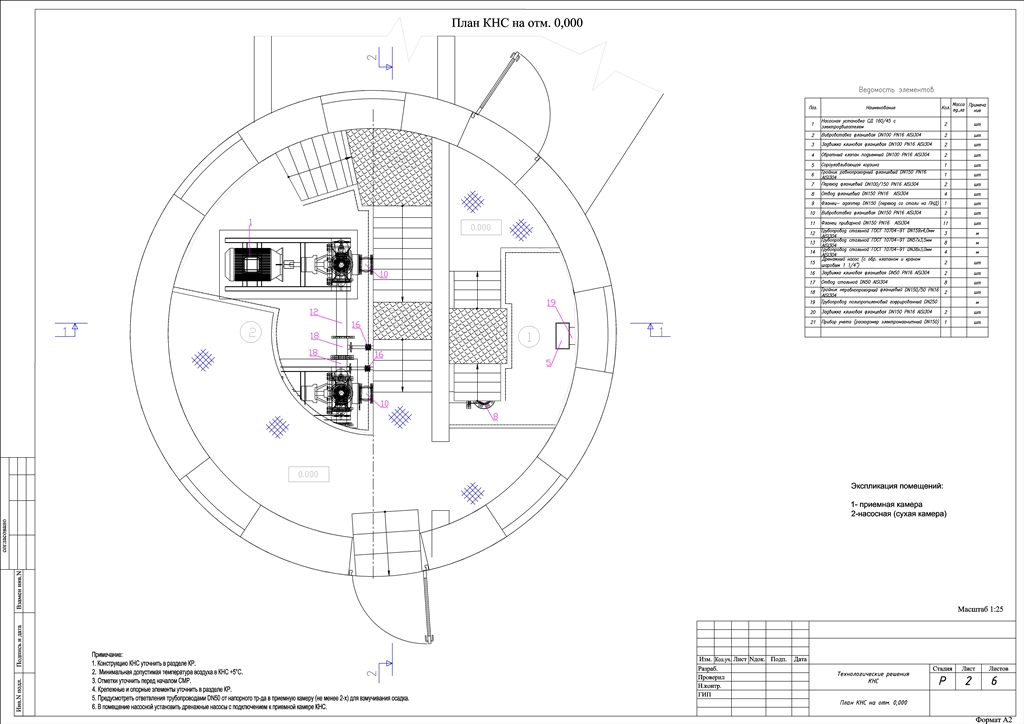

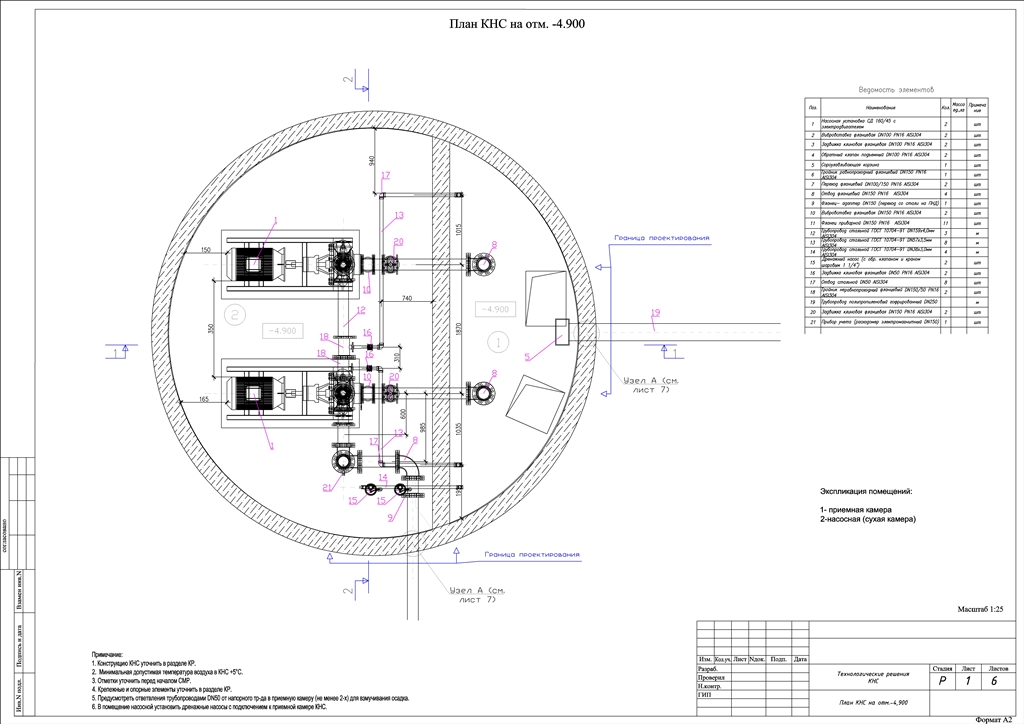

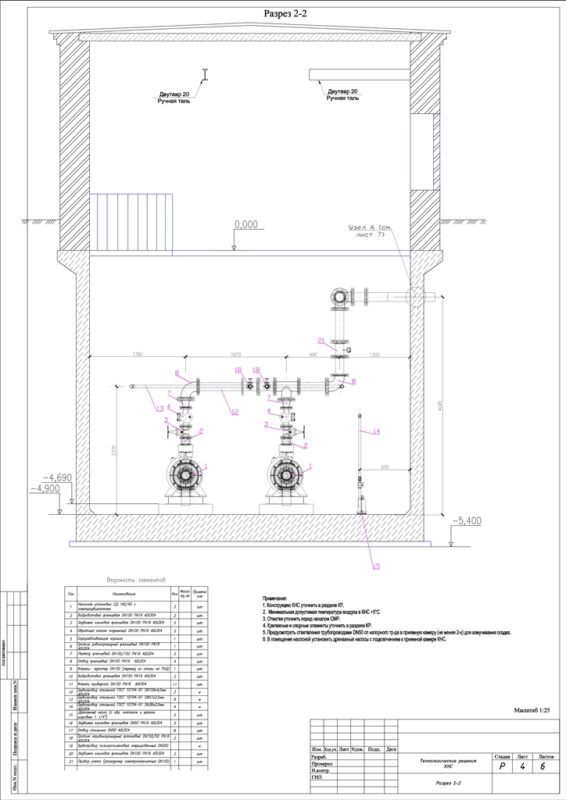

План, разрез, принципиальная схема, 3D модель канализационной насосной станции

В состав канализационной насосной станции (КНС) входят «мокрое» и «машинное» отделения.
В «мокром» отделении имеется приемная камера, в которую поступает сточная вода, а также решетки для удаления крупных отбросов и предотвращения механического повреждения насосов.
В машинном отделении размещаются канализационные насосы (2шт.), необходимая запорно-регулирующая арматура (ЗРА).
Для сбора утечек от ЗРА и сальников насосов имеются два дренажных насоса. Дренажные насосы подключены к приемной камере КНС.
Помещения мокрого и машинного отделений оснащены приточно-вытяжной вентиляцией с естественным побуждением. Удаление воздуха из помещений производится дефлектором установленным на кровле.
Приток воздуха в помещения подается через приточную решетку, установленную в наружной стене и за счет инфильтрации воздуха через двери и окна, открывающиеся наружу.
В наземной части КНС на стене установлен щит дистанционного контроля и управления технологическим оборудованием.
Совместно с автоматикой в щите также расположено подключение силового оборудования.

Для учета перекачиваемого количества сточных вод в КНС предусматривается установка узлов учета.
Для этого предназначен расходомер-счетчик электромагнитный «Питерфлоу РС» ООО «Термотроник» FQE1.
Расходомер-счетчик электромагнитный «Питерфлоу РС» обеспечивает:
- измерение среднего объемного расхода потока;
- определение объема нарастающим итогом;
- контролирует заполнение трубопровода жидкостью;
- вывод результатов измерительной, диагностической, установочной и архивной информации через последовательный интерфейс RS-485;
- защиту архивных и установочных данных от несанкционированного доступа.
Перечень ссылочных нормативных документов
– СП 30.13330.2020 "Внутренний водопровод и канализация зданий". Актуализированная редакция СНиП 2.04.01-85*;
– СП 73.13330.2016 "Внутренние санитарно-технические системы". Актуализированная редакция СНиП 3.05.01-85;
– ГОСТ Р 21.101-2020 – СПДС. Основные требования к проектной и рабочей документации;
– СП 31.13330.2021 Водоснабжение. Наружные сети и сооружения;
– СП 32.13330.2018 Канализация. Наружные сети и сооружения.
