Проектирование холодного водоснабжения и канализации 5-ти этажн жилого дома

Кафедра «Строительства»

Курсовой проект по дисциплине: " Водоснабжение и водоотведение "
На тему «Проектирование холодного водоснабжения и канализации 5-ти этажн жилого дома", 2015 год

Исходные данные:
Количество этажей здания - 5 этажей
Высота цокольной части здания - 0,7 м
Высота подвальной части здания - 2,1 м
Норма расхода в сутки наибольшего водопотребления - 230 л/сут.
Наименьший гарантийный напор в городской магистрали - 34,0 м
Диаметр наружной водопроводной сети в месте подключения ввода - 150 мм
Глубина заложения лотка уличного колодца системы К1 - 4,0 м
Диаметр уличной канализационной сети К1- 350 мм
Глубина промерзания грунта - 0,95 м
Глубина залегания почвенных вод -1,8 м
Грунты в районе строительства (вид и толщина слоя):
- растительный слой - 0,25 м;
- суглинок - 2,0 м;
- песок - 1,5 м;
- глина - 3,5 м.

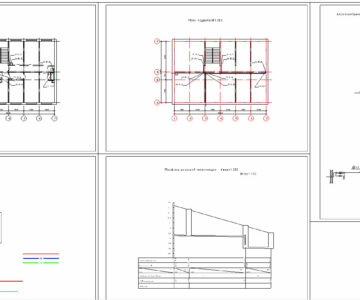

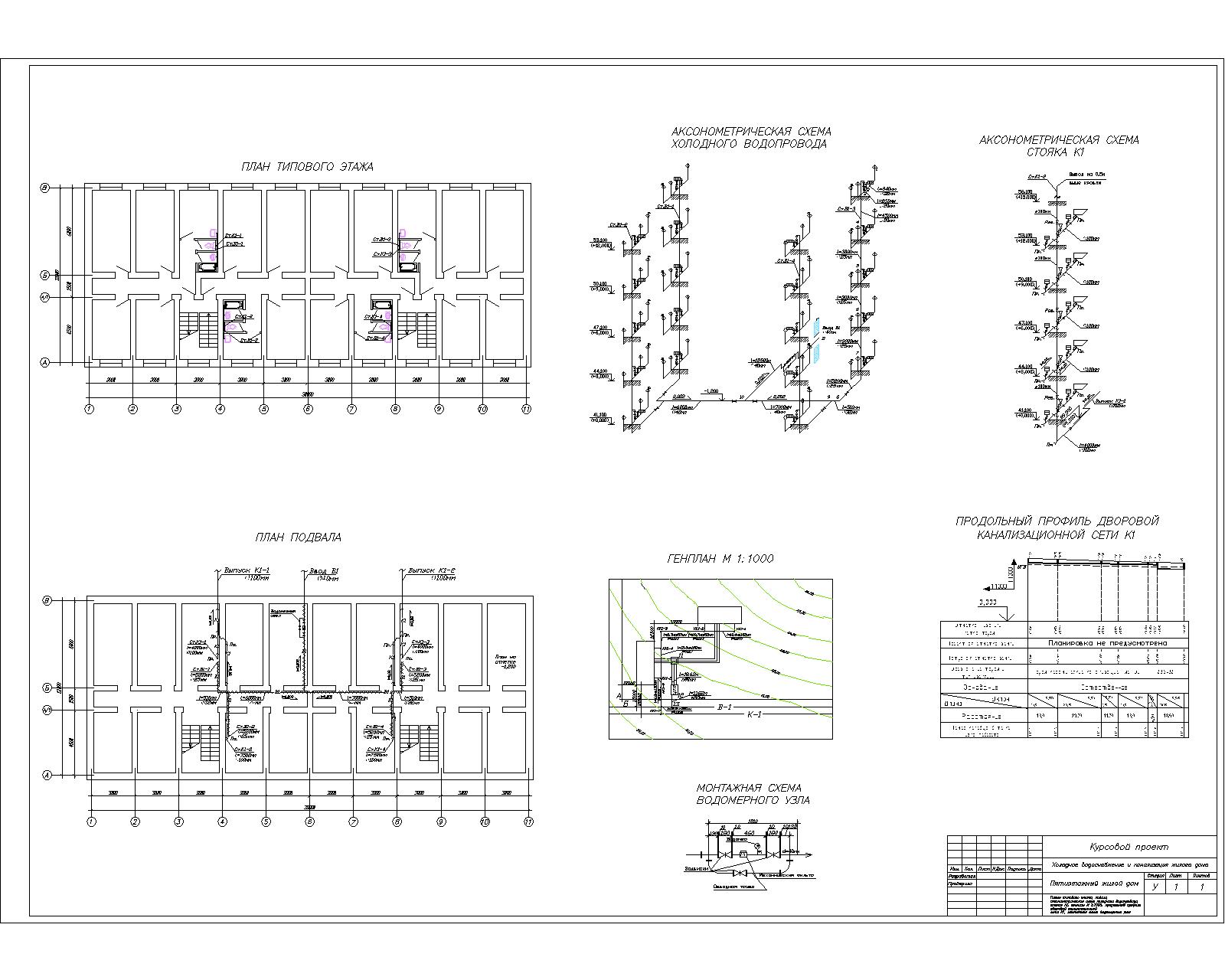

Графическая часть содержит:
- генплан участка со всеми зданиями и сооружения¬ми, сетями водопровода, канализации, с рас¬становкой колодцев и указанием диаметров труб;
- план типового этажа со всем санитарно-техническим оборудованием, указанием стояков, внутриквартирных разводок и отвод¬ных труб.
- план подвала с сетями водопро¬вода и канализации, указанием арматуры и оборудования;
- совмещенную аксонометрическую схему холодного водо¬провода с вводами и водомерным узлом;
- аксонометрическую схему группы канализационных стояков с выпус¬ком;
- продольный профиль дворовой канализационной сети.

Содержание пояснительной записки (ПЗ):
1. Введение
2. Исходные данные
3. Состав курсового проекта
4. Проектирование системы холодного водоснабжения
5. Проектирование канализации
6. Список используемой литературы

Состав: Генплан участка со всеми зданиями и сооружениями, сетями водопровода, канализации, с расстановкой колодцев и указанием диаметров труб; план типового этажа со всем санитарно-техническим оборудованием, указанием стояков, внутриквартирных разводок и отводных труб; план подвала с сетями водопровода и канализации, указанием арматуры и оборудования; совмещенную аксонометрическую схему холодного водопровода с вводами и водомерным узлом; аксонометрическую схему группы канализационных стояков с выпуском; продольный профиль дворовой канализационной сети. Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Проектирование холодного водоснабжения и канализации 5-ти этажн жилого дома

Графич часть
Пояснительная записка водоснаб и канализ жил дома.doc
Расчеты холодн воды и канализации.xls
Гидравлич расчет канализ.xlsx
Графич часть
Графич часть
