Проектирование внутренней системы водоснабжения и канализации 5 этажного здания

Иркутский Государственный Технический Университет
Кафедра городского строительства и хозяйства
Курсовой проект по дисциплине"Водоснабжение и водоотведение "
На тему: "Проектирование внутренней системы водоснабжения и канализаций"
Иркутск 2012

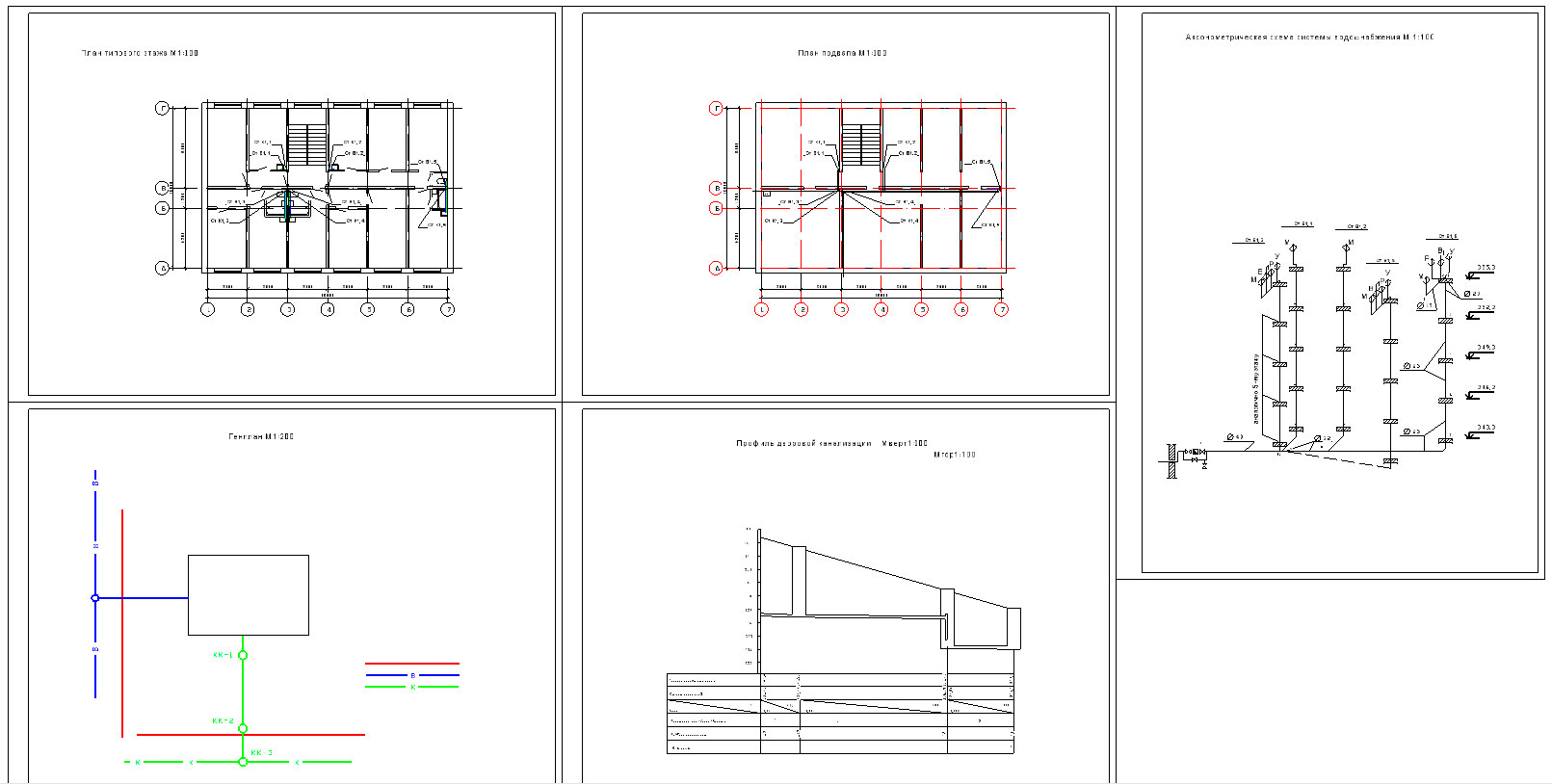

Данная работа содержит чертежи
1. План типового этажа.
2. План подвала.
3. Генплан.
4. Профиль дворовой канализаций.
5. Аксонометрическая схема системы водоснабжения.
6. Аксонометрическая схема системы водоотведения.
С пояснительной запиской.

Исходные данные для проекта
1. Генеральный план участка М 1:200
2. План типового этажа М 1:100
3. Высота помещений 2,7м.
4. Количество этажей 5 эт.
5. Тлщина межэтажного перекрытия 0,3м.
6. Высота подвала 2,3м.
Абсолютные отметки
1. Отметка поверхности земли у здания 342,4м.
2. Абсолютная отметка пола подвала 340,7м.
3. Поверхность земли у колодца городского водопровода 341,8м.
4. Поверхность земли у колодца городской канализации 337,1м.
5. Отметка лотка трубы городской канализации 334,0
Диаметры
1. Диаметр трубы городского водопровода 250мм
2. Диаметр трубы городской канализации 400мм.
3. Норма водопотребления 300 л/сут. чел
4. Глубина промерзания грунта 2,4м.
5. Свободный напор в городском водопроводе 34,0м.
6. Уклон трубы городской канализации 0,008

Состав: 1) План типового этажа, 2) План подвала, 3) Генплан, 4 Профиль дворовой канализаций. 5) Аксонометрическая схема системы водоснабжения, 6) Аксонометрическая схема систем водоотведения. Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Проектирование внутренней системы водоснабжения и канализации 5 этажного здания

курсовая\вв
курсовая\Водоснабжение пояснительная записка_27.doc
курсовая
