Проектирование внутреннего водопровода и канализаии 5-этажного здания города Магнитогорска

Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное
Образовательное учреждение
Высшего профессионального образования
«Магнитогорский государственный
технический университет им. Г.И. Носова»
(ФГБОУ ВПО «МГТУ»)
Кафедра Теплогазоснабжения и вентиляции

Пояснительная записка
По дисциплине « Водоснабжение и водоотведения с основами гидравлики»
Магнитогорск 2014

1.1 Исходные данные
Глубина заложения городского водопровода(ГВК),м 2.8
Глубина заложения городского канализационного колодца (ГКК),м 4
Диаметр городской канализации,d,мм 400
Свободный напор Нсн ,м 40
Количество этажей 5
Норма водопотребления на 1 жителя(общая) qhrс,л/ч 5,6
Отметка лотка трубопровода ГК ниже отметки пола первого этажа на,м 2,3
Высота этажа,hэт,м 2,8

1.2 Состав проекта

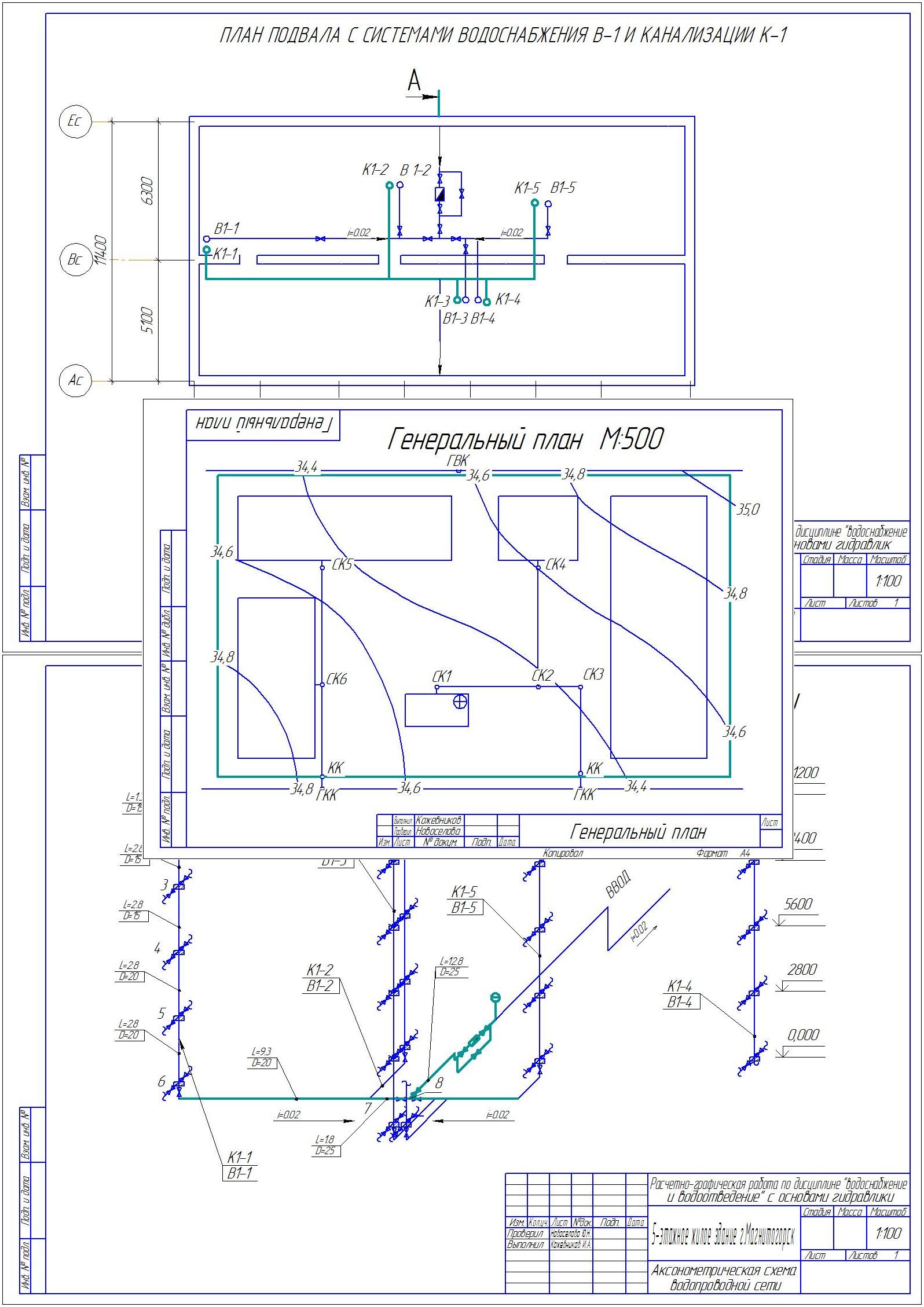

- План типового этажа (М1:100)
- План подвала с системами водоснабжения В1 и канализации К1 (М1:100)
- Аксонометрическая схема водопроводной сети (М1:100)
- Разрез А-А по канализационному стояку К1-3 (М1:100)
- Генеральный план участка с наружными сетями водопровода и канализации с колодцами (М1:500)
- Продольный профиль дворовой сети канализации(М1 1:100 ;М2 1:500)
