Факультет Инженерии
Кафедра «Промышленное, гражданское и транспортное строительство»
Специальность 6В07305 - «Инженерные системы и сети»

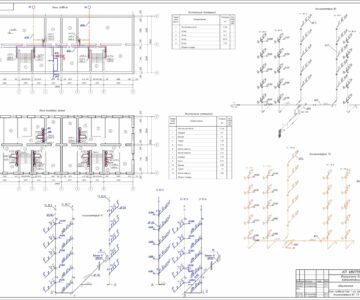

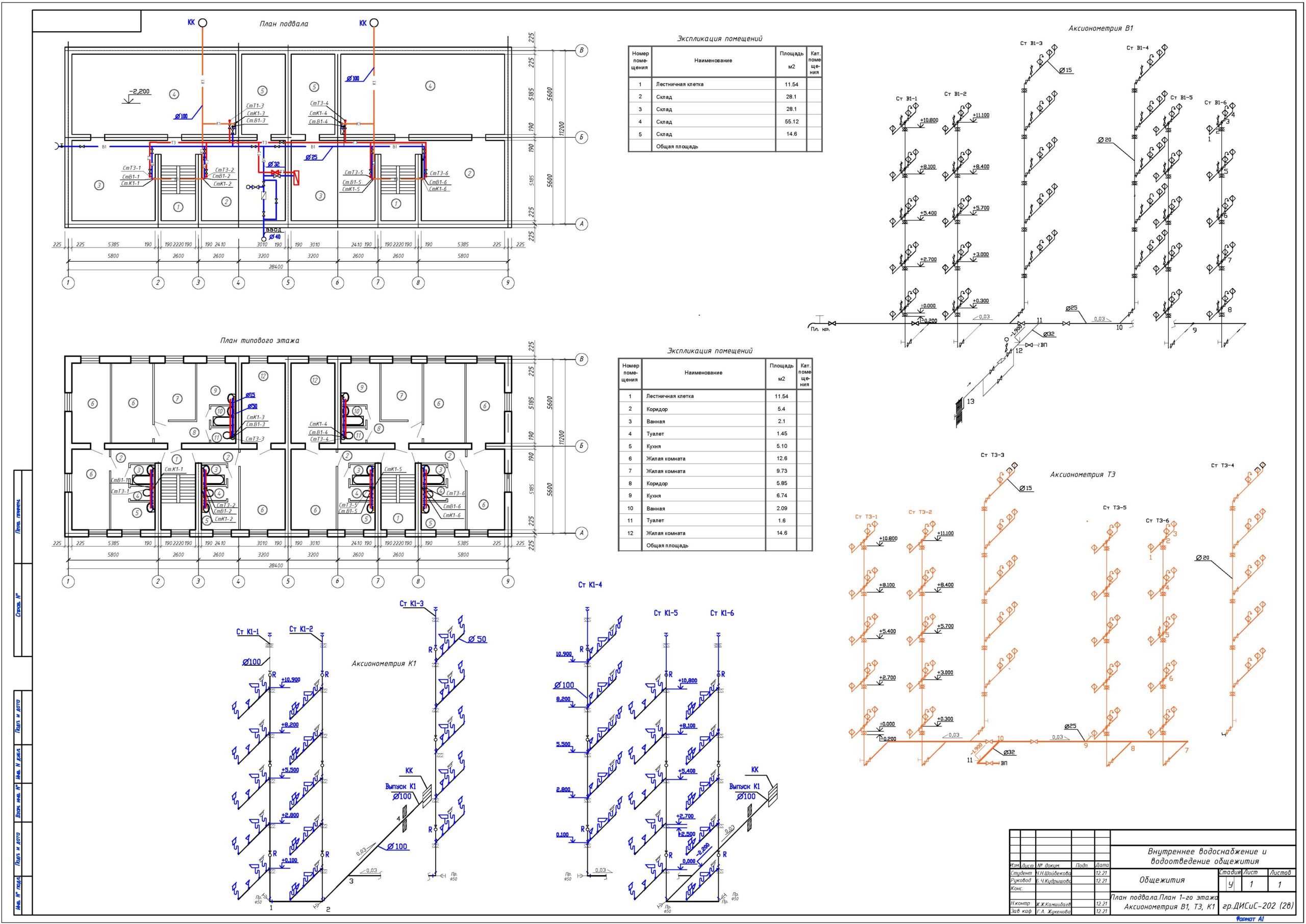

Тема КР/П: Проектирование внутренних систем водоснабжения и водоотведения общежития на 261 места
Дисциплина Водоснабжение и водоотведение объектов коммунального хозяйства
Павлодар 2021
Исходные данные к КП:
- Количество этажей –9 (подвал, 1 – 9 этажи принять типовыми)
- Гарантийный напор, м - 30
- Высота этажа (от пола до пола), м –2,80
- Высота подвала (от пола подвала до пола 1-го этажа), м –2,10
- Расстояние от красной линии до здания, м – 21
- Расстояние от здания до городского канализационного колодца, м – 25
- Глубина промерзания грунта, м – 2,1
-Абсолютная отметка, м:- поверхности земли у здания -- 1,2 ; - пола первого этажа –0,00; лотка колодца А, городской канализации -- ;
- Уклон трубы городской канализации - 0, 003
- Приготовление горячей воды - в зданииСодержание
Введение 3
1 Проектирование внутреннего водопровода холодной воды 4
1.1 Общая характеристика системы и схемы внутреннего водопровода 4
1.2 Гидравлический расчет внутреннего водопровода 7
1.3 Определение требуемого напора в сети внутреннего водопровода 9
2 Проектирование внутреннего водопровода горячей воды 13
2.1 Общая характеристика системы и схемы горячего водоснабжения 13
2.2 Гидравлический расчет горячего водопровода 14
2.3 Определение требуемого напора 15
3 Проектирование системы внутренней канализации здания 17
3.1 Общие сведения о системе канализации зданий 17
3.2 Проверка пропускной способности стояков 21
3.3 Расчет выпусков системы канализации 22
Заключение 25
Список использованных источников 26
