В проекте представлены технологические решения высоконагружаемых двухсекционных биофильтров фактической площадью 288 кв.м, производительностью 2,8 тыс. куб.м/сут. В составе графической части проекта представлены План оборудования с характерными разрезами, план трубопроводов с характерными разрезами, объемные модели.
Биофильтры со спринклерным распределением применяются в составе канализационных очистных сооружений и предназначены для очистки хозяйственно-фекальных и производственных сточных вод.
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- Рабочий проект высоконагружаемых аэрируемых биологических фильтров производительностью 2,8 тыс. куб.м/сут (Технологические решения)
Рабочий проект высоконагружаемых аэрируемых биологических фильтров производительностью 2,8 тыс. куб.м/сут (Технологические решения)
0
0
42
0
0
100
Автор
Василий
Афанасьев
Дата
14.03.2023
Язык
Русский
Состав

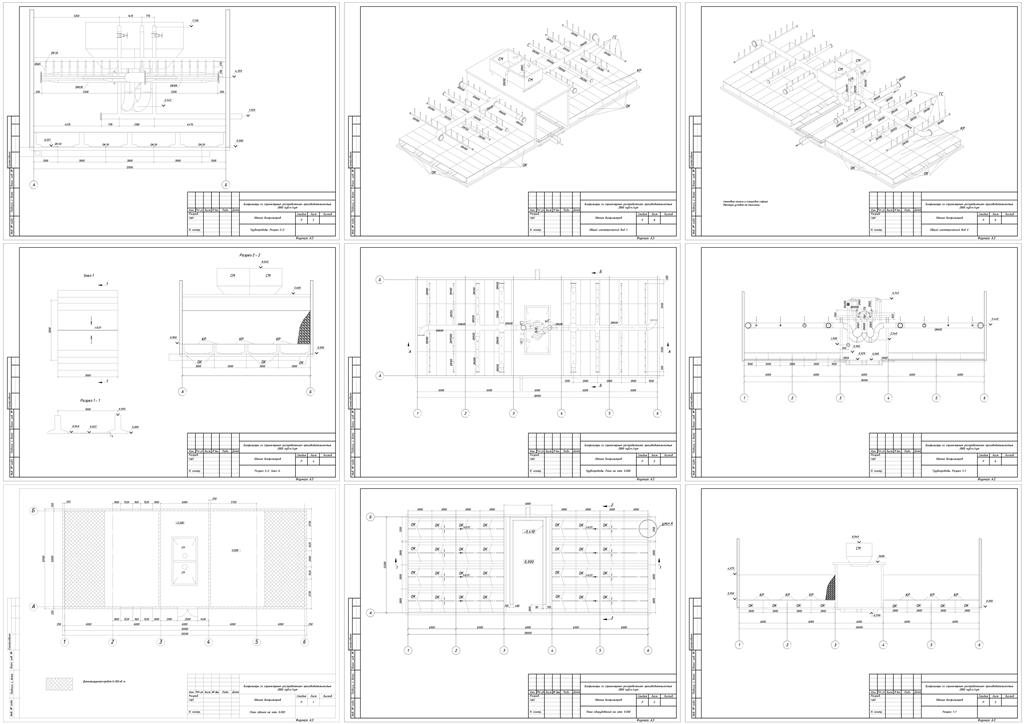

Лист 1. План здания на отм. 0.000; Лист 2. План оборудования на отм. 0.000; Лист 3. Разрез 1-1; Лист 4. Разрез 2-2. Узел А.; Лист 5. Трубопроводы. План на отм. 0.000.; Лист 6. Трубопроводы. Разрез 1-1.; Лист 7. Трубопроводы. Разрез 2-2.; Лист 8. Общий изометрический вид 1.; Лист 9. Общий изометрический вид 2.
Софт
AutoCAD 2013
Как открыть?
Содержимое архива
-
Биофильтры.dwg
