Расчет и проектирование холодного и горячего водоснабжения жилого дома

Казанский государственный архитектурно-строительный университет
Кафедра водоснабжения и водоотведения
Курсовой проект по дисциплине "Санитарно-техническое оборудование зданий"
На тему: "Расчет и проектирование холодного и горячего водоснабжения жилого дома"
Казань, 2019

Целью данного курсового проекта является практическое освоение проек-тирования и методики расчета систем внутреннего холодного и горячего водо-провода жилого здания.
Исходные данные: Данный проект разрабатывается для двухсекционного 12-ти этажного жилого здания. В 1 секции расположено 4 квартиры: 2 – 2-х комнатные, 2 – одноком-натная. Высота этажей - 3,2 м, подвала - 2,6 м. Толщина перекрытий – 0,3 м. Аб-солютная отметка пола первого этажа выше отметки земли здания на 1,0 м
В данном проекте произведено проектирование внутреннего холодного и горячего водоснабжения: определено месторасположение стояков, построены аксонометрические схемы горячего холодного и циркуляционного водопроводов, определены расчетные расходы воды, выполнен гидравлический расчет систем В1, Т3, Т4, подобрано насосное оборудование (повысительное и циркуляционное).

Содержание

Введение………………………………………………………………………….3
1. Проектирование систем внутреннего водоснабжения……………………...4
1.1 Система внутреннего водопровода…………………………………………4
1.2 Схема сети внутреннего водопровода……………………………………...4
2. Хозяйственно-питьевой водопровод………………………………………...5
2.1 Конструирование внутренних сетей холодного водоснабжения……..….7
2.2 Система противопожарного водопровода…………………………………9
2.3 Трубопроводы и арматура ………………………………………………...10
2.4 Ввод. Водомерный узел………………………………………………........11
2.5 Установка для повышения давления……………………………………...14
2.6 Определение расчётных расходов воды…………………………………..15
2.7 Гидравлический расчет систем внутреннего водопровода……………...15
2.8 Выбор калибра водомера…………………………………………………..16
2.9 Определение потерь напора в водомере………………………………….16
2.9.1 Установка водомера……………………………………………………...17
2.10 Установка квартирных водосчетчиков…………………………………..17
2.11 Определение требуемого напора на вводе………………………………18
2.12 Гидравлический расчет системы противопожарного водопровода…...19
3. Проектирование сети горячего водоснабжения…………………………...22
3.1 Выбор системы и схемы горячего водоснабжения………………………22
3.2 Конструирование сети горячего водоснабжения………………………...22
3.3 Гидравлический расчет трубопроводов систем горячего
водоснабжения………………………………………………………………….24
3.3.1 Гидравлический расчет горячего водоснабжения в режиме
Водозабора……………………………………………………………………...28
3.3.2 Гидравлический расчет горячего водоснабжения в режиме
циркуляции……......………………………………………………………….....33
4. Подбор повысительных установок…………………………………………34
Список литературы……………………………………………………………..35

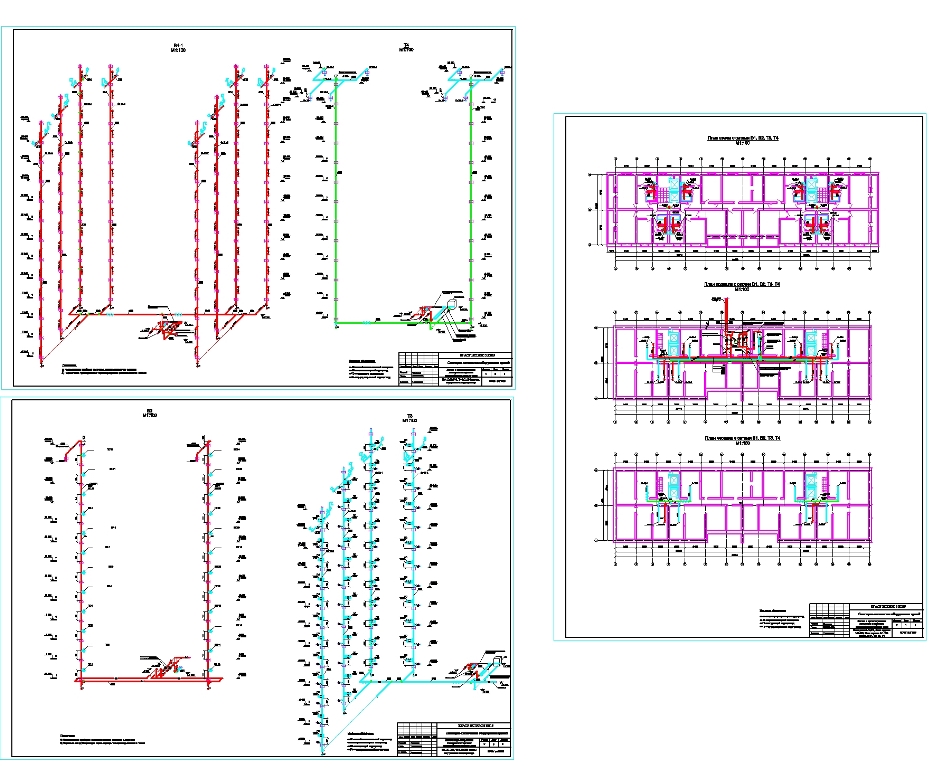

Состав: План этажа М1:100, План подвала М1:100, План чердака М1:100 с внутренними сетями водопровода, В1-1 М1:100, Т4 М1:100 систем внутреннего водопровода, В2 М1:100, Т3 М1:100 систем внутреннего водопровода, ПЗ Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Расчет и проектирование холодного и горячего водоснабжения жилого дома

Новая папка/ПЗ.doc
Новая папка/Чертежи.dwg
Новая папка
