Расчет водоснабжения и канализации жилого дома

Полоцкий государственный университет
Кафедра трубопроводного транспорта
Курсовая работа по дисциплине «Инженерные сети и оборудование»
На тему: «Водоснабжение и канализация жилого здания»
Новополоцк 2015

В данном проекте необходимо разработать системы водоснабжения и канализации жилого здания.

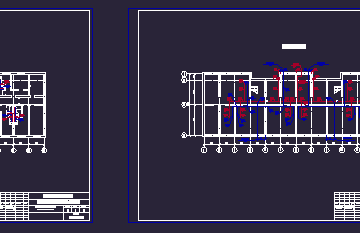

Графическая часть содержит планы этажа, подвала, схему системы водоснабжения
Курсовая работа содержит 1 лист формата А1 графической части, 30 страниц пояснительной записки,
Необходимые данные для выполнения курсовой работы
-количество этажей проектируемого здания 6, кол-во секций¬ – 2, жилая площадь – 1303,2 м2 высота этажа(от пола до пола) – 3м, абсолютная отметка поверхности земли у здания 66,4 м, абсолютная отметка пола первого этажа 67,4 м, абсолютная отметка верха трубы городского водопровода 63,4 м, абсолютная отметка лотка городской канализации 61,4 м, глубина промерзания грунта 1,55 м, норма водопотребления 375л/сут.чел, расстояние от красной линии до здания 3,5 м, расстояние от здания до городского канализационного колодца 12м, диаметр трубы городского водопровода 400 мм, диаметр трубы городской канализации 600 мм, высота подвала(от пола подвала до пола 1 этажа) 2 м.

Состав: План этажа, план подвала, аксонометрические схемы холодного водоснабжения, генплан, продольный профиль дворовой канализации Язык документа

Софт: AutoCAD 2011

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Расчет водоснабжения и канализации жилого дома

Водоснабжение/
Водоснабжение/~$доснабжение.doc
Водоснабжение/водоснабжение.doc
Водоснабжение/Чертеж водоснабжение.bak
Водоснабжение/Чертеж водоснабжение.dwg
