"Водоснабжение и канализация 4-х этажного жилого дома"

Донбасская национальная академия строительства и архитектуры
Кафедра водоснабжения и водоотведение
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему: "Водоснабжение и канализация 4-х этажного жилого дома"
Донецк 2014

В данном проекте ведется расчет водоподачи и водотведении,расчте расходов воды. Графическая часть содержит план, аксонометрические схемы, генплан и профиль. Курсовой проект содержит 1 лист формата А1 графическая часть, 13 листов пояснительной записки.

По заданию предложено проектирование внутреннего водоснабжения и канализации двухсекционного жилого здания с подвальной частью высотой
1,8 м. Высота цокольной части здания – 0,7 м; количество этажей – 4; высота этажа – 3 м. Грунты в районе строительства:
растительный слой – 0,35 м;
суглинок – до 0,8 мм;
Песок – 3,3 м;
Известняк – 2,5 м.
Глубина промерзания грунта 0,8 м.

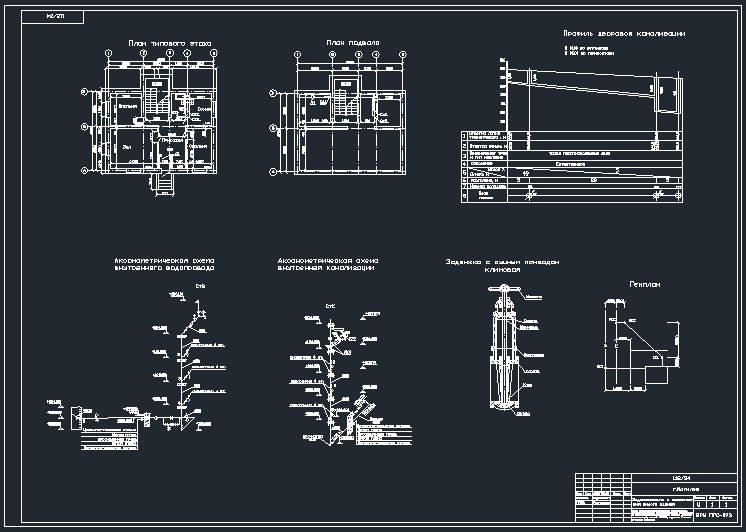

Состав: Генплан, планы отвода и типового этажа, аксонометрические схемы водопровода и канализации, разрез, ПЗ Язык документа

Софт: AutoCAD 2011

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / "Водоснабжение и канализация 4-х этажного жилого дома"

Пояснительная записка по ВВ.doc
Курсовой по ВВ.dwg
