Реконструкция водопроводных сетей в селе

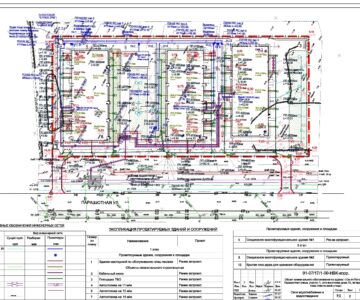

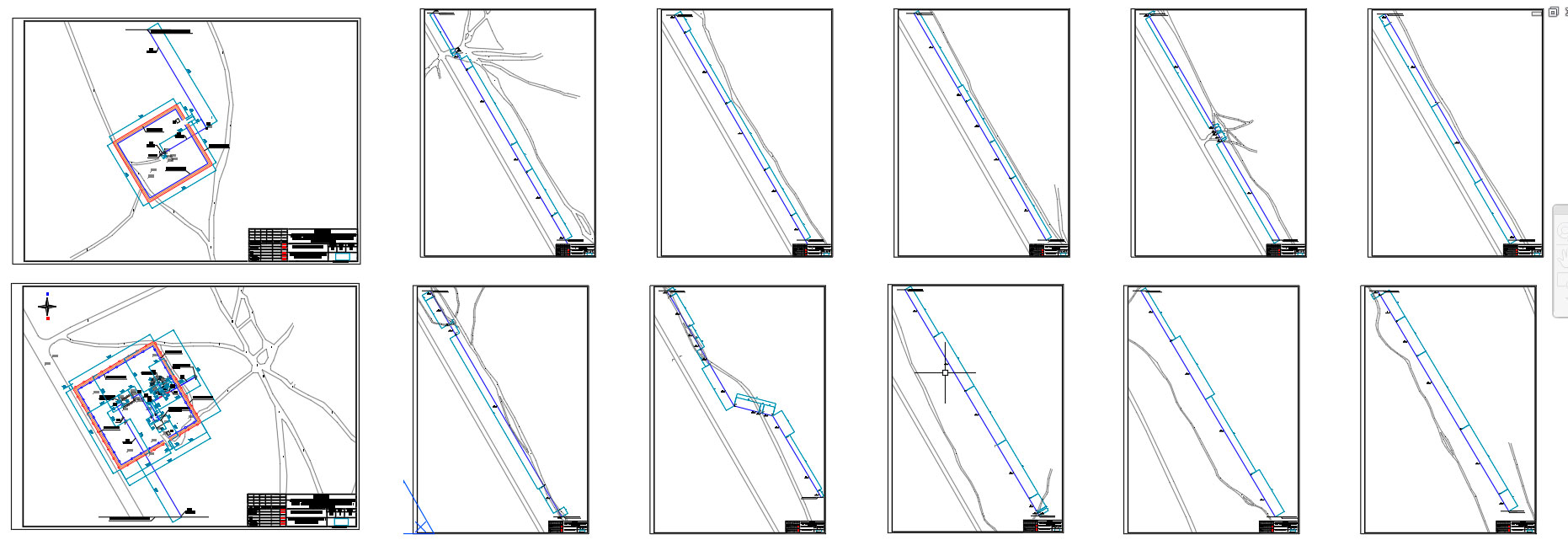

Реконструкция водопроводных сетей в селе Жарсуат ГКП на ПХВ «Комхоз» при акимате Астраханского района, Акмолинской области. Чертежи включают Насосная станция 1-го и 2-го подъёма План М1:500 и Наружные сети Водопровода, Профиль и колодцы

Работы по укладке сетей водопровода производить согласно СНиП РК 4.01-02-2009 и СН 478-80 "Инструкция по монтажу сетей из пластмассовых труб."
Траншеи под водопровод в местах пересечений с существующими сетями засыпать песчанным грунтом с послойным уплотнением по всему поперечному сечению траншеи до половины диаметра трубопровода по 0.5м в каждую сторону от места пересечения с откосами песчанного грунта 1:1.
Для обеспечения сохранности существующих инженерных коммуникаций производство земляных работ вести после уточнения размещения в натуре существующих сетей в присутствии представителей от заинтересованных организаций.
Кожух под проезжей частью из труб ∅250 мм проложить методом продавливания. Продавливание производить без разработки грунта (прокол). Общая длина 376,76 м. Количество проколов - 13 шт.
Трубопроводы из полимерных труб диаметром до 110 мм. Проложить от колодцев до границ участка бестраншейным методом прокола пневмопробойником.
На стальные трубы и фасонные части к ним, а также на фланцы- после установки, а на футляры - до установки, произвести защитные покрытия типа: - "весьма усиленная", из экструдированного полиэтилена по ГОСТ 9.602–2005.
Внутреннюю поверхность фасонных частей окрасить эмалью ХС-710.
Стыки колец колодцев оклеить глиностностойкой тканью шириной 20-30см.
В мокрых грунтах наружняя гидроизоляция стен, лотков и плит перекрытия- окрасочная из горячего битума за 2 раза толщиной 4-5мм.
Гидроизоляция днища колодцев- применить горячую битумно-полимерную мастику тольщина покрытия 10 мм.
Грунтовые воды вскрыты на глубине 1,70 - 4,6 м от поверхности земли. Возможен подьем уровня грунтовых вод на 0.2 м выше от установленного. По химическому составу подземные воды сульфатно-хлоридно-гидрокарбонатные натриевые, с минерализацией 2063 мг/л. жесткие, слабоминерализованные, реакция среды по РН нейтральная. Согласно СНиП РК 2.01-19-2004 подземные воды по отношению к бетону на портландцементе марки W4.
Водопроводные колодцы выполнять из сборных железобетонных элементов по ГОСТ 8020-2016.
Марку бетона для сборных железобетонных колодцев и лотков принимать по водонепроницаемости W4 и морозостойкости F-100 на сульфатостойком цементе.
Траншеи под водопровод и канализацию в местах пересечения с существующим асфальтовым покрытием засыпать песчаным грунтом на всю глубину с увлажнением его до насыщения и с послойным уплотнением.
Перед началом земляных работ произвести срезку растительного слоя по всей площади предполагаемой траншеи со складированием во временный отвал.
После окончания работ произвести планировку трассы растительным грунтом из временного отвала.
Транспортировку, разгрузку и погрузку пластмассовых труб производить при температуре не ниже -10 С.
Пересечение пластмассовым трубопроводом стенок водопроводного колодца выполнить в стальном футляре.
Зазор между футляром и трубой заделать белым канатом, пропитанным раствором низкомолекулярного полиизобутилена в бензине в соотношении 1:1.
