Шестиэтажный двухсекционный жилой дом

Пензенский государственный университет архитектуры и строительства
Кафедра Водоснабжения, водоотведения и гидравлики
Курсовой проект по дисциплине «Санитарно-техническое оборудование зданий»
На тему: «Шестиэтажный двухсекционный жилой дом».
Пенза 2019.

Жилой дом квартирного типа оборудован водопроводом, канализацией, централизованным горячим водоснабжением с общей нормой рас-хода воды наибольшего водопотребления , равной 300 л/сут•чел. Общее число квартир - 36 с общим числом жителей U=144 человека.

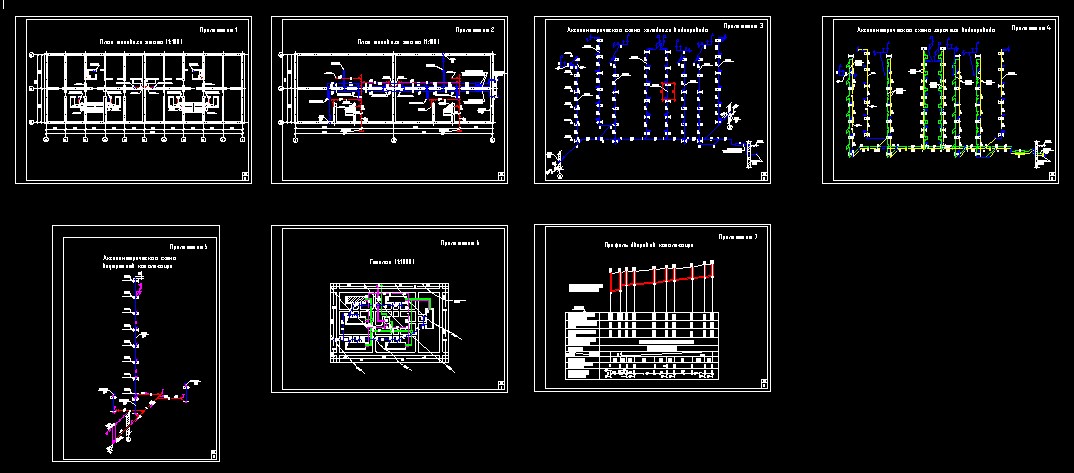

Графическая часть содержит планы этажа и подвала, аксонометрические схемы водопровода и канализации, профиль дворовой канализации.

Содержание
1 Характеристика шестиэтажного двухсекционного жилого дома…………………. 6
2 Проектирование внутреннего водопровода здания…………………………………. 7
2.1 Выбор системы и схемы внутреннего водопровода………………………………… 7
2.2 Ввод в здание, водомерные узлы .................................................................................. 8
2.3 Определение расхода воды на участках водопроводной сети.................................... 9
2.4 Гидравлический расчет сети холодного водопровода................................................. 11
2.5 Подбор счетчиков воды ................................................................................................. 13
2.6 Определение требуемого напора в сети.............…....................................................... 13
3 Проектирование системы горячего водоснабжения ................................................... 15
3.1 Выбор системы и схемы горячего водопровода. Трассировка сети........................... 15
3.2 Предварительный гидравлический расчет подающих трубопроводов…………….. 16
3.3 Определение теплопотерь и циркуляционных расходов............................................ 17
3.4 Окончательный гидравлический расчет подающих трубопроводов при пропуске циркуляционных расходов……………………………………………………………. 18
3.5 Гидравлический расчет циркуляционных трубопроводов ......................................... 19
3.6 Расчет водонагревателя .................................................................................................. 21
4 Проектирование внутренней канализации ................................................................... 24
4.1 Выбор системы и схемы внутренней канализации ..................................................... 24
4.2 Расчет внутренней канализации..................................................................................... 24
5 Внутриквартальная канализация.................................................................................. 26
5.1 Проектирование сети внутриквартальной канализации............................................ 26
5.2 Расчет сети внутриквартальной канализации ............................................................. 26
5.3 Определение начального заглубления сети внутриквартальной канализации ........ 27
5.4 Профиль сети внутриквартальной канализации ......................................................... 28
6 Спецификация ................................................................................................................ 29

Состав: План, водоснабжение, водоотведение, аксонометрия, профиль Язык документа

Софт: AutoCAD 2007

Файлы:
Санитарно-техническое оборудование зданий (СТОЗ)/
Санитарно-техническое оборудование зданий (СТОЗ)/СТОЗ (поянснительная).doc
Санитарно-техническое оборудование зданий (СТОЗ)/СТОЗ (чертежи).dwg
