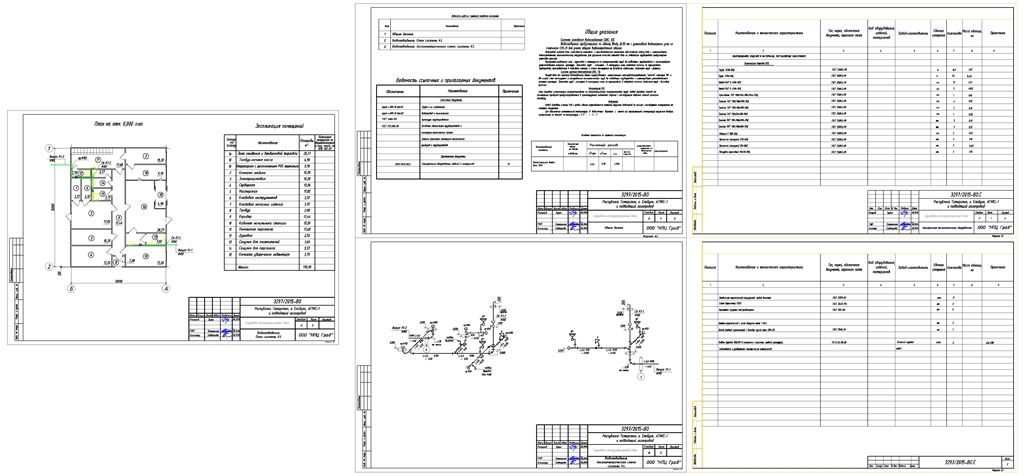

Служебно-эксплуатационный блок. Разрабатывался под строительство газовой заправочной станции. В состав входят общие данный, аксонометрия и спецификация
Система холодного водоснабжения (ХВС, В1).
Водоснабжение предусмотрено по одному вводу Д=50 мм с установкой водомерного узла со
счетчиком СГВ-15 для учета общего водопотребления здания.
Водопровод холодной воды хозяйственно-питьевого и производственного назначения обеспечивает подачу воды к сантехприборам, водонагревателям, технологическому оборудованию. Для улучшения качества питьевой воды на подводящем трубопроводе предусмотрена установка фильтра.
Внутренняя разводящая сеть - тупиковая и монтируется из полипропиленовых труб. На подводящих трубопроводах к сантехприборам устанавливается запорная арматура. Прокладка труб: - открытая - в конструкции пола, подшивном потолке, по перегородкам. Трубопроводы, прокладываемые в подшивном потолке, и стояки изолируются от выпадения конденсата. Соединения труб - фитинги.
Система горячего водоснабжения (ГВС, Т3).
Нагрев воды для горячего водоснабжения здания осуществляется накопительным электроводонагревателем "Ariston", емкостью 150 и 100 литров. Сети монтируются из армированных полипропиленовых труб. На подводящих трубопроводах к сантехприборам устанавливается запорная арматура. Прокладка труб - открытая: в конструкции пола, по перегородкам, в подшивном потолке. Соединения труб - винтовые фитинги.
Канализация (K1).
Сеть бытовой канализации запроектирована из канализационных полиэтиленовых труб. Отвод бытовых стоков от
санитарных приборов предусматривается в проектируемый подземный сборник с последующим вывозом стоков согласно
договору.
Водостоки.
Отвод дождевых и талых вод с кровли здания осуществляется системой наружных водостоков на рельеф с последующим поступлением на очистные сооружения.
Для обеспечения положительной температуры в водосточных воронках и стояке при отрицательной температуре наружного воздуха предусмотрен их обогрев до температуры + 5 С° - + 10 С°.
