3D модель служебно-технического здания

Саратовский государственный технический университет имени Гагарина Ю.А.
Институт урбанистики, архитектуры и строительства
Кафедра «Строительные материалы, конструкции и технологии (СМКТ)»
Направление «08.03.01 Строительство (СТЗС)»
Профиль «Промышленное и гражданское строительство»
Практическая работа
по дисциплине: «Компьютерные модели зданий и сооружения»
на тему: Служебно-техническое здание

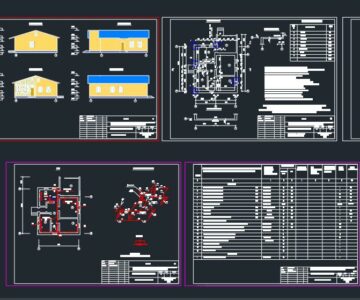

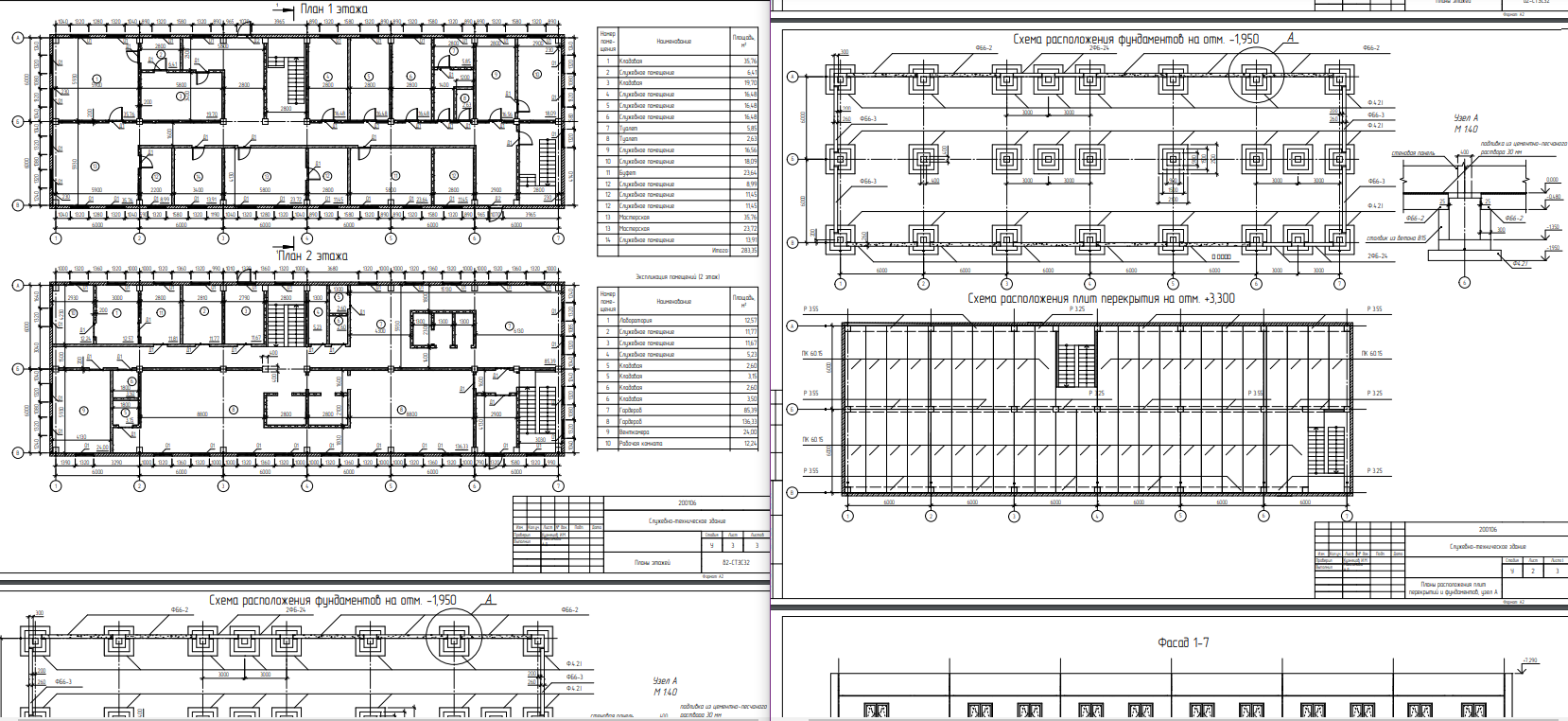

В работе требуется выполнить архитектурно-строительный проект служебно-технического здания (номер схемы 9).
Служебно-техническое здание предназначено для работы, обучения, отдыха обслуживающего персонала и хранения инвентаря.
По назначению: гражданское;
По огнестойкости: II степень;
По долговечности: II степень, от 50 до 100 лет;
Район строительства: Томск.

Рельеф площадки – площадка строительства со спокойным рельефом.
Характеристика основания – грунты маловлажные, непучинистые, однородные, горизонтального напластования (растительный грунт 0,25 м, суглинок 3,0-3,5 м)
Глубина сезонного промерзания нормативная – 1,87 м [5]
Уровень грунтовых вод – ниже глубины промерзания.

Корпус служебно-технического здания представляет собой одноэтажное двухпролетное здание, в плане прямоугольное, с размерами в осях 12*36 м, с отметкой низа несущих конструкций +5,480
В состав служебно-технического здания входят: кладовые, служебные помещения, туалеты, мастерские, лаборатория, венткамера, гардероб, буфет, объекты водо-, тепло- и электроснабжения.
