Торгово-офисное здание НВК

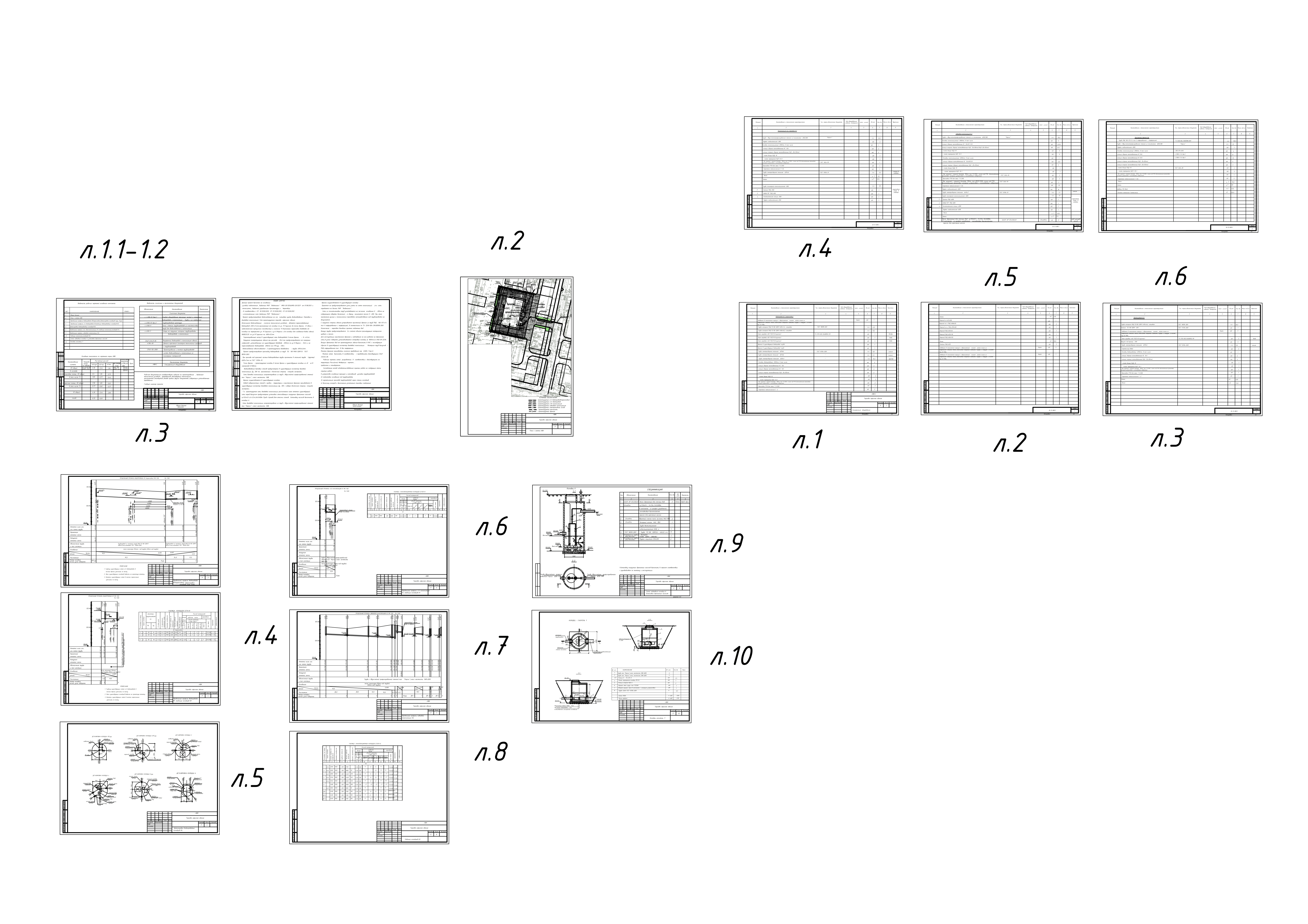

Наружные сети водоснабжения и канализации. План, профили, таблицы и схемы колодцев, спецификация

Данный проект выполнен на основании:
-условий подключения, выданных МУП "Водоканал" №05-20/3236,№05-20/3237 от 07.08.2013 г.
-топосъемки, выданной управлением Архитектуры г. Череповца
- в соответствии с СП 30.13330.2012, СП 31.13330.2012, СП 32.13330.2012
- исполнительных схем,выданных МУП "Водоканал".
Проект предусматривает водоснабжение на хоз.питьевые нужды,водоотведение (бытовая и дождевая канализация) для проектируемого торгово-офисного здания.
Источником водоснабжения , согласно техническим условиям, является перекладываемый водопровод d125х7,4мм,проложенный от колодца по ул.М.Горького до точки врезки. В связи с недостаточной пропускной способностью и согласно ТУ выполнена перекладка водовода от колодца на перекрестке ул.М.Горького и ул.К.Маркса и до колодца для снабжения водой зданий NN28;53;55 по ул.М.Горького на d160х9,5мм.
Гарантированный напор в существующей сети водопровода в точке врезки - 14 м.в.ст.
Наружное пожаротушение здания при расходе 20л/сек предусматривается от пожарных гидрантов, установленных на существующем водоводе d150мм по ул.К.Маркса - 140м и на перекладываемом водопроводе d160мм кол.1ПГсущ. -130м.
Водоснабжение обеспечивается 2 проектируемыми водоводами - труба d110х6,6мм..
Проект предусматривает прокладку водопровода из труб ПЭ100 PN10 SDR17.0 ГОСТ 18599-2001.
При проходе под проезжей частью водопроводные трубы проложить в стальной трубе(футляр) d325х7мм по ГОСТ 10704-91.
Точки врезки - проектируемый колодец в точке врезки и существующие колодцы из сб.ж/б элементов д1500мм.
Водоотведение бытовых стоков предусмотрено в существующий коллектор бытовой канализации Ду 200 мм, проложенный с восточной стороны площади застройки.
Сети бытовой канализации запроектированы из труб с двухслойной профилированной стенкой тип "Корсис", класс жесткости SN8.
Врезка осуществляется в существующем колодце.
Отвод поверхностных стоков с кровли, территории и пристенного дренажа производится в существующий коллектор дождевой канализации Ду300 с северо-восточной стороны площади застройки.
Т.к. проектируемая сеть дождевой канализации расположена ниже отметок существующей сети перед выпуском предусмотрена установка откачивающих погружных дренажных насосов q=13.0м3/ч;Н=3.5м,N=0.6КВт (1раб.+1резев.)для откачки стоков. Установку насосов выполнить в колодце 6.
Сеть дождевой канализации запроектирована из труб с двухслойной профилированной стенкой тип "Корсис", класс жесткости SN8.
