Узел переключения Ду 200

Узел переключения Ду200. Используется на трубопроводах для отключения/включения магистрали в общую схему, путем расположения между Фланцев проходной/непроходной Вставки.

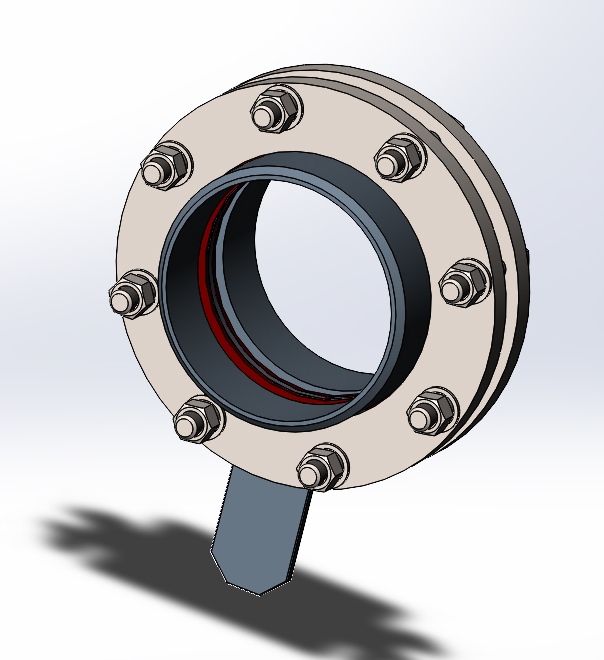

3д модель сделана в двух конфигурациях (с проходной и непроходной вставкой), так же предоставлены сборочные чертежи обоих конфигураций.

Состав: 3D сборка, детали сборки, сборочные чертежи.

Софт: SolidWorks 2020 SP 5.0

Файлы:
УП-200 Узел переключения.JPG
УП-200-00 Узел переключения проходной.SLDDRW
УП-200-01 Узел переключения непроходной.SLDDRW
01 Вставка.SLDPRT
УП-200 Узел переключения.SLDASM
03 Патрубок.SLDPRT
Фланец 200-1-1ГОСТ 12820-80.SLDPRT
02 Подкладка.SLDPRT
Шайба20 пружинная ГОСТ 6402-70.SLDPRT
Гайка М20 ГОСТ 5915-70.SLDPRT
Болт М20х105 ГОСТ 7798-70.SLDPRT
Шайба 20 ГОСТ 11371-78.SLDPRT
