Вентиль водопроводный он же вертельный кран на 1/2". Прокладки для вентиля вырезаются "по месту".
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- Вентиль NS0189.000.00
Вентиль NS0189.000.00
0
2
129
2
0
20
Сообщить о проблеме
Автор
Nikitoxic
Дата
21.01.2025
Язык
Русский
Состав

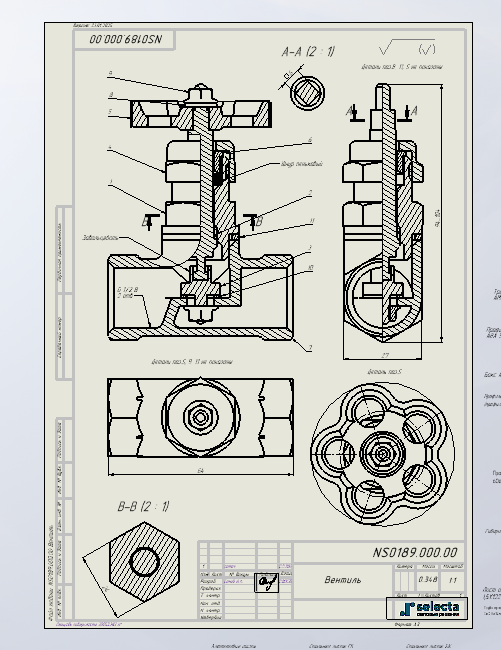

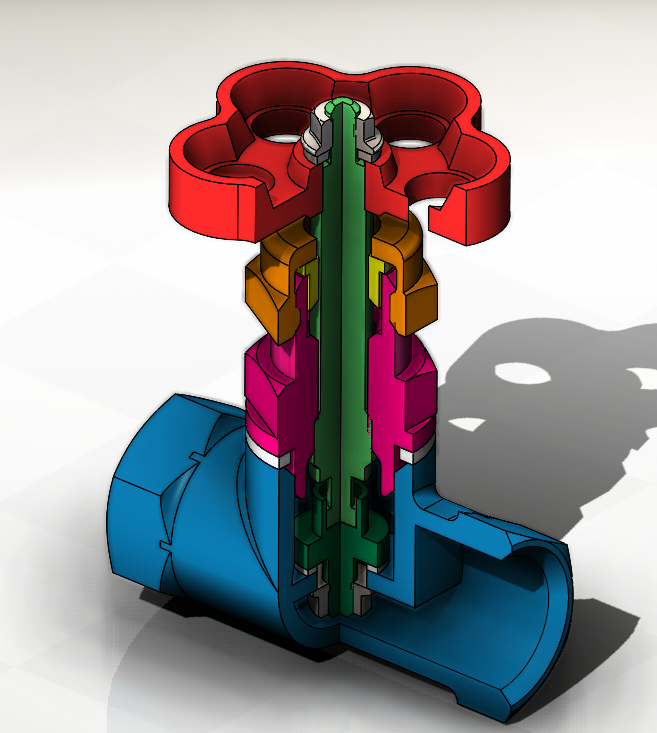

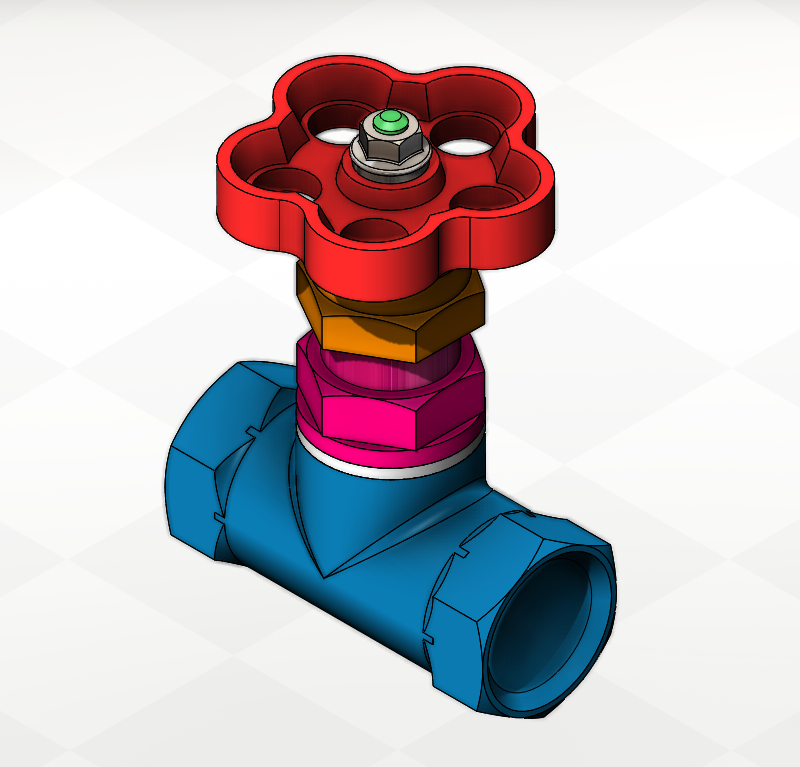

Сборочный и деталировочные чертежи, модели, сборки
Софт
SolidWorks v22
Как открыть?
Отзывов пока нет
Содержимое архива
-
NS0189.000.00 Вентиль.pdf
-
NS0189.000.00 Вентиль.SLDASM
-
NS0189.000.00 Вентиль.SLDDRW
-
NS0189.000.00 Спецификация.SLDDRW
-
NS0189.000.01 Крышка.pdf
-
NS0189.000.01 Крышка.SLDDRW
-
NS0189.000.01 Крышка.SLDPRT
-
NS0189.000.02 Шток.pdf
-
NS0189.000.02 Шток.SLDDRW
-
NS0189.000.02 Шток.SLDPRT
-
NS0189.000.03 Клапан.pdf
-
NS0189.000.03 Клапан.SLDDRW
-
NS0189.000.03 Клапан.SLDPRT
-
NS0189.000.04 Гайка накидная.pdf
-
NS0189.000.04 Гайка накидная.SLDDRW
-
NS0189.000.04 Гайка накидная.SLDPRT
-
NS0189.000.05 Маховик.pdf
-
NS0189.000.05 Маховик.SLDDRW
-
NS0189.000.05 Маховик.SLDPRT
-
NS0189.000.06 Втулка.pdf
-
NS0189.000.06 Втулка.SLDDRW
-
NS0189.000.06 Втулка.SLDPRT
-
NS0189.000.07 Корпус.pdf
-
NS0189.000.07 Корпус.SLDDRW
-
NS0189.000.07 Корпус.SLDPRT
-
Прокладка 14х2.SLDPRT
-
Прокладка 27х2.SLDPRT
