Конкурс асов 3D-моделирования

Вентиль угловой НГТУ.002.005.100

Вентиль – устройство для регулирования движения в трубопроводе пара, газа, воды или другой жидкости.
Модель сделана из альбома
«Виды соединений деталей»
Задача 1.1. Резьбовые соединения деталей. Вариант 5

Состав: 3Д Сборка , чертеж сборки , спецификация Язык документа

Софт: КОМПАС-3D 16.0.0

Файлы:
КИКГ.ХХХХ03.010 - Шпиндель.m3d
КИКГ.ХХХХ04.010 - Втулка сальника.m3d
КИКГ.ХХХХ05.010 - Маховик.m3d
КИКГ.ХХХХ06.010 - Втулка.m3d
КИКГ.ХХХХ07.010 - Стакан.m3d
КИКГ.ХХХХ08.010 - Прокладка.m3d
КИКГ.ХХХХ09.010 - Фланец.m3d
КИКГ.ХХХХ010.010 - Фланец.m3d
КИКГ.ХХХХ011.010 - Прокладка.m3d

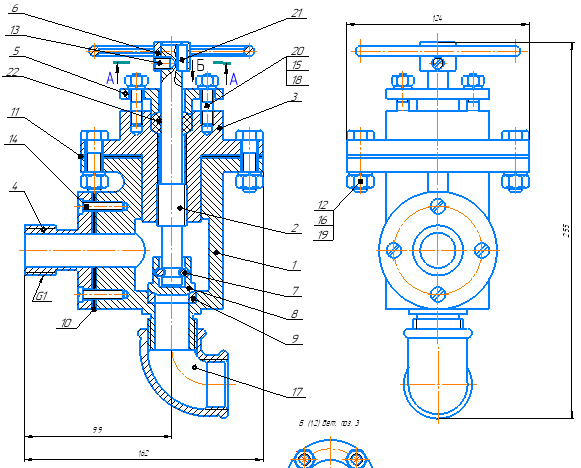

КИКГ.ХХХХХХ.010. - Вентиль угловой Чертеж.cdw
КИКГ.ХХХХХХ.010. - Вентиль угловой.spw

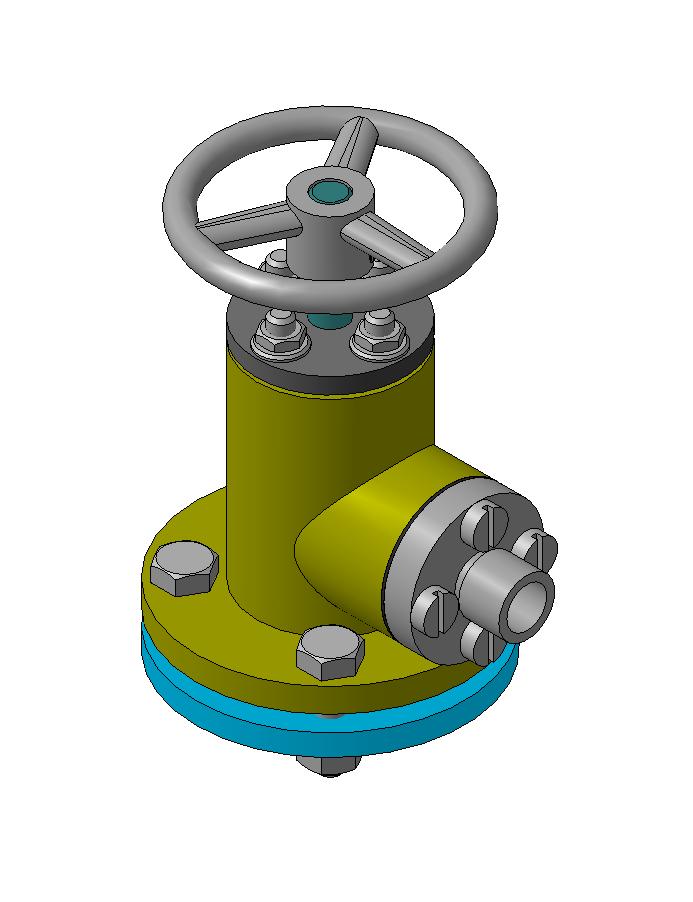

КИКГ.ХХХХХХ.010.СБ - Вентиль угловой.a3d
КИКГ.ХХХХ.02.010 - Корпус.m3d
КИКГ.ХХХХ01.010 - Клапан.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
