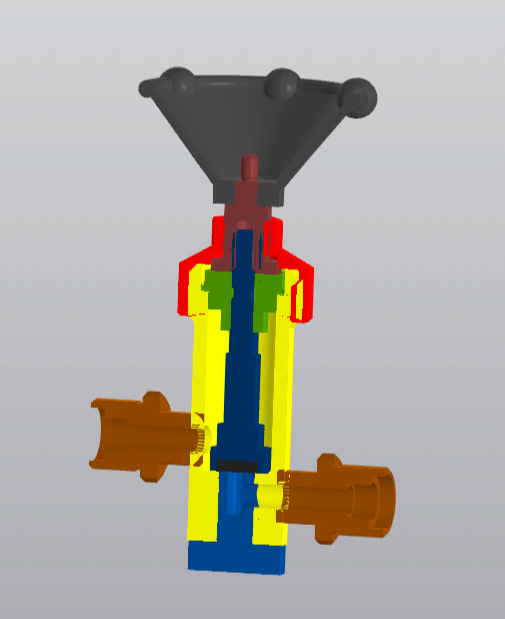

Вентиль запорный цапковый ДУ-15
Сборка содержит 11 деталей.
Тип присоединения - муфтовый (ВР/ВР)
Назначение - для воды
Управление - вентиль
Условное давление - Ру 25
Температура максимальная - 200 °C
Клапаны запорные муфтовые предназначены для установки на трубопроводах в качестве запорного устройства для воды и пара. Материал корпусных деталей – латунь ЛС59-1 по ГОСТ 15527-2004. Уплотнение выполнено из листового материала БР3 ТУ 2577-007-00149392-95. Управление осуществляется маховиком из алюминия марки АК-7 по ГОСТ 1583-93 с покрытием эпоксиполиэфирной порошковой композицией красного цвета. Материал уплотнения штока – фторопласт (PTFE).
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- Вентиль запорный цапковый ДУ-15
Вентиль запорный цапковый ДУ-15
0
1
38
0
0
30
Автор
Ярослав
Дата
13.03.2024
Язык
Русский
Состав
3D Сборка, втулка, гайк ходовая, клапан, корпус, крышка, маховик, прокладка, фланец, штуцер
Софт
КОМПАС-3D 22
Как открыть?
Содержимое архива
-
Втулка.m3d
-
Гайка ходовая.m3d
-
Клапан-шпиндель.m3d
-
Корпус.m3d
-
Крышка.m3d
-
Маховик.m3d
-
Прокладка.m3d
-
Сборка1.a3d
-
Фланец.m3d
-
Штуцер.m3d
-
Штуцер1.m3d
-
Штуцер2.m3d
