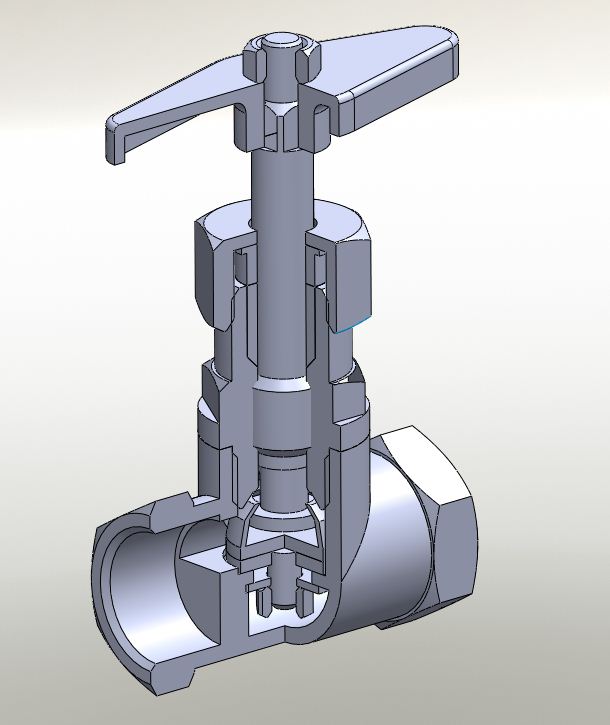

Вентиль ДУ 15

Запорный вентиль является разновидностью запорной арматуры и предназначен для полного перекрытия потока рабочей среды, движущейся по трубопроводу.

Состав: 3D сборка

Софт: SolidWorks 2008

Файлы:
ДУ 15/
ДУ 15/Гайка сальника.sldprt
ДУ 15/Штурвал.sldprt
ДУ 15/Сальница.sldprt
ДУ 15/Клапан.sldprt
ДУ 15/Корпус вентиля.sldprt
ДУ 15/Гайка М6 ГОСТ 5927-70.sldprt
ДУ 15/АБВГ.00.001.sldasm
ДУ 15/Деталь.sldprt
ДУ 15/Прокладка.sldprt
ДУ 15/Вентиль ДУ 15.SLDASM
ДУ 15/Шайба 5 ГОСТ 6958-78.sldprt
ДУ 15/Шток.sldprt
ДУ 15/Корпус кранбуксы.sldprt
ДУ 15/Гайка М5 ГОСТ 5927-70.sldprt
ДУ 15/13.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

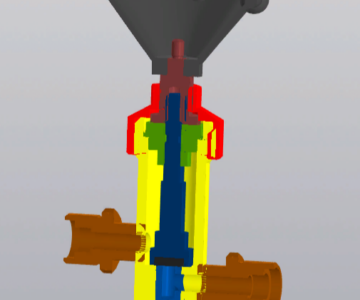

Вентиль запорный цапковый ДУ-15
