Водоснабжение и канализация жилого 11-этажного дома

Казанский государственный архитектурно-строительный университет
Кафедра водоснабжения и водоотведения
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему: "Водоснабжение и канализация жилого дома"
Казань 2012

В данной работе проектируется водоснабжение и канализация жилого дома. Рассчитываются гидравлические напоры, диаметры труб, построение профиля, аксонометрических схем и тд.

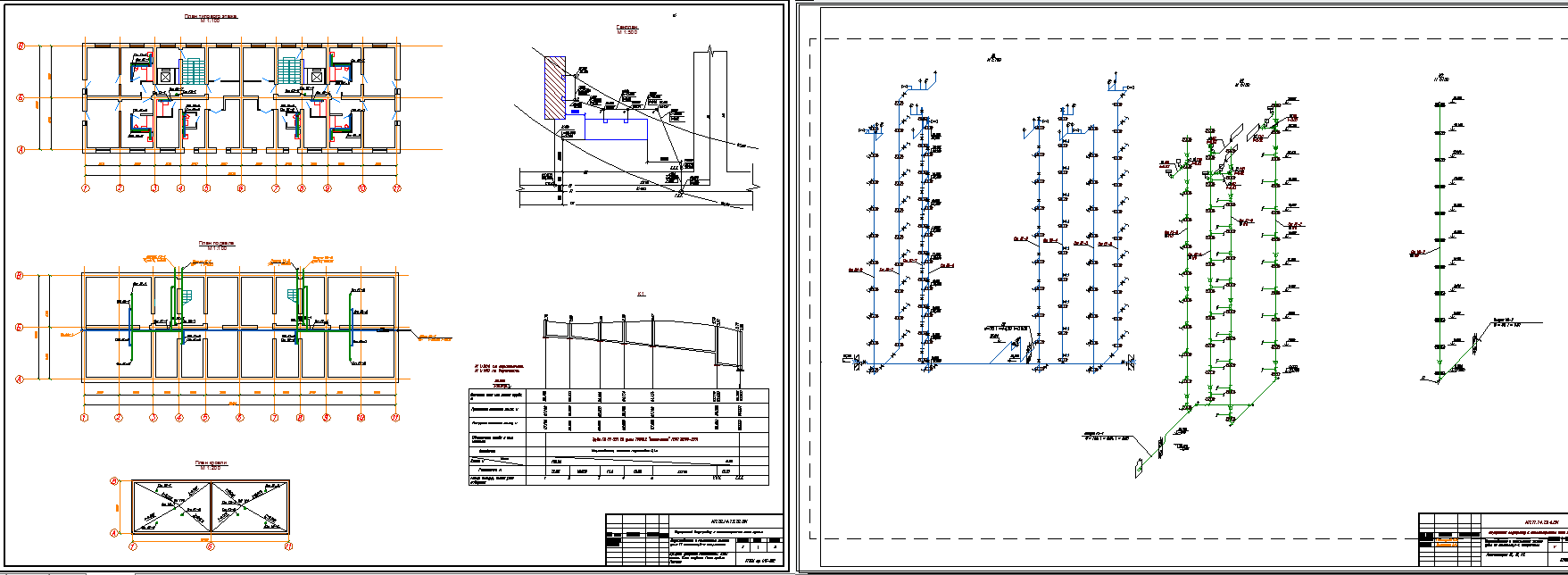

Графическая часть включает в себя 2 листа А1: Профиль дворовой канализации, план этажа, план подвала, план кровли, генлпан, аксонометрия В1,К1,К2, водомерный узел.
Пояснительная записка на 18 листов

Состав: Аксонометрическая схема водопровода и канализации, водомерный узел, профиль дворовой канализации, план этажа, план подвала, план кровли, генплан, пояснительная записка Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и канализация жилого 11-этажного дома

вив.bak
вив.dwg
пояснилка.doc
