Водоснабжение и канализация жилого дома

Казанский государственный архитектурно-строительный университет
Кафедра водоснабжения и водоотведения
Расчетно-графическая работа по дисциплине «Гидравлика, водоснабжение и водоотведение»
на тему: «Водоснабжение и канализация жилого дома»
Казань 2019

№ вар.плана типового этажа 1
№ вар.генплана 1
Этажность здания 3
Высота этажа до пола, толщина перекрытия 0,3 м 3,1
Высота подвала 2,4
Степень благоустройства МГВ
Гарантийный напор, м 19
Глубина промерзания грунта, м 1,5
Система водопровода хозяйственно-питьевая
Система канализации хозяйственно-бытовая
Горизонтали 37,6; 36,6
Диаметр трубы городского водопровода, мм 200
Диаметр трубы городской канализации, мм 300
Отметка пола 1 этажа, м 38,5
В данной работе представлен гидравлический расчет систем внутреннего водоснабжения и канализации
Оглавление
Введение 3
1 Исходные данные. 4
2 Внутренний водопровод. 5
2.1. Выбор и обоснование схемы и системы холодного водоснабжения, ее проектирование. 5
2.2 Проверка обеспеченности зданий гарантийным напором. 7
2.3 Ввод. Расположение водомерного узла. 7
2.4 Определение потерь напора в водомере. 8
2.5 Гидравлический расчет систем внутреннего водопровода. 9
2.6 Определение требуемого напора на воде. 10
3 Внутренняя канализация. 11
3.1 Основные элементы внутренней канализации. 11
3.2 Гидравлический расчет внутренней канализации. 12
4 Дворовая канализация. 13
5. Определение вероятности действия прибора. 13
Спецификация 15
Список использованной литературы 17

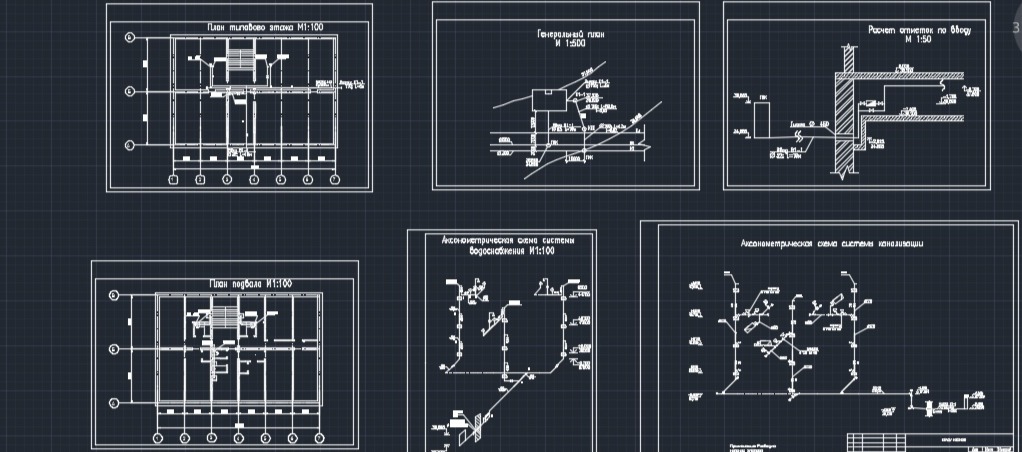

Состав: Аксонометрические схемы систем водоснабжения и канализации, генплан, расчет отметок по вводу Язык документа

Софт: ArchiCAD 2015

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и канализация жилого дома

Чертеж.dwg
расчетка.docx
