Водоснабжение и водоотведение жилого дома

Московский государственный строительный университет
Кафедра Водоснабжение и водоотведение
Курсовая работа по дисциплине "Водоснабжение и водоотведение"
На тему: "Водоснабжение и водоотведение жилого дома. Вариант 9"
Москва 2019

Исходные данные для проектирования
Наименьший гарантированный напор в наружной сети водопровода H_(гаран.)=18 м
Вариант генплана 1
Количество этажей 7
Расстояние Х до красной линии застройки 9
Диаметр трубы наружного водопровода, мм 250
Диаметр трубы наружной канализации, мм 350
Глубина промерзания грунта, м 1,9
Высота этажа, м 3,0
Толщина междуэтажного перекрытия, м 0,3
Высота технического подполья, м 2,1
А - пола 1-го этажа, м 127
Верха трубы наружного водопровода, м 123,7
Лотка наружной канализации, м 121,8
Курсовая работа включает 2 листа чертежей формата А1 (графическая часть) и расчетно-пояснительную записку.

Исходные данные для проектирования 3
1. Потребители 4
2. Обоснование и выбор систем водоснабжения и водоотведения 4
2.1. Система водоснабжения 4
2.2. Система водоотведения 5
3. Хозяйственно-питьевой водопровод холодной воды 5
3.1. Обоснование и выбор схемы водоснабжения 5
3.2. Конструирование системы водоснабжения 6
3.3. Выбор типов водоразборных приборов 6
3.4. Водопроводная сеть 6
3.5. Трубопроводная арматура 6
3.6. Установки для повышения давления 7
3.7. Водомерные узлы 8
3.8. Ввод 8
3.9. Высотная привязка элементов системы водоснабжения 9
3.10. Расчет системы холодного водоснабжения В1 9
4. Хозяйственно бытовая канализация 14
4.1. Выбор схемы внутренней канализации 14
4.2. Конструирование бытовой канализации 14
4.3. Внутренняя канализационная сеть 14
4.4. Дворовая сеть 15
4.5. Расчет внутренней канализации 15
4.6. Проверка пропускной способности стояка 16
Список использованной литературы 16

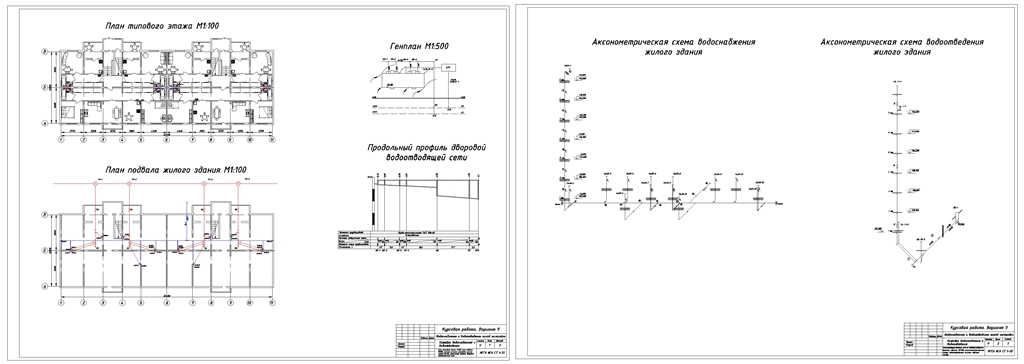

Состав: Пояснительная записка, План типового этажа М1:100, план подвала М1:100, генплан участка застройки жилого здания М1:500, продольный профиль дворовой водоотводящей сети; Аксонометрическая схема водоснабжения жилого здания М1:100; аксонометрическая схема водоотведения жилого здания М1:100 Язык документа

Софт: AutoCAD 2019

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и водоотведение жилого дома

КР по ВиВу.docx
КР ВиВ.dwg
