Водоснабжение и водоотведение жилого дома

Сибирский федеральный университет
Кафедра водоснабжения и водоотведения
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему "Водоснабжение и водоотведение жилого дома"

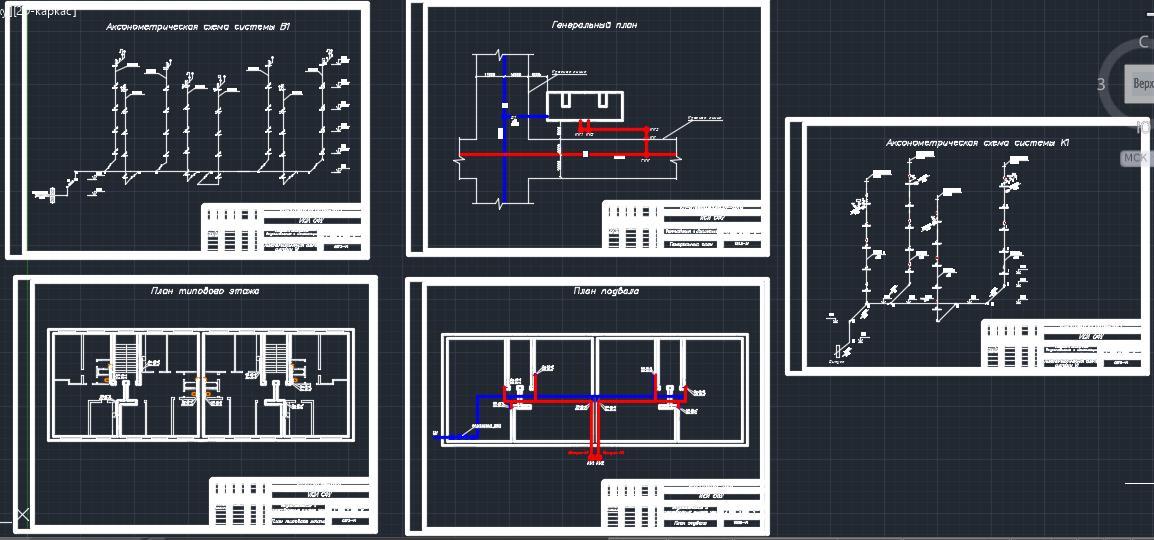

Курсовой проект включает расчетно-пояснительную записку и графическую часть, выполненную на шести листах формата А3.

Исходные данные
Количество этажей 5
Высота этажа при толщине перекрытия 0,3 м. 3,1
Высота подвала, м. 2,0
Номер варианта генплана участка 2
Расстояние от красной линии до здания, м. 8
Расстояние от здания до городского канализационного колодца, м. 11
Диаметр трубы городского водопровода, мм 300
Диаметр трубы городской канализации, мм 350
Уклон трубы городской канализации 0,006

Содержание
Введение
1 Общие указания
2 Исходные данные для проектирования
3 Проектирование и расчет внутреннего водопровода
4 Гидравлический расчет водопроводной сети
5 Подбор водомерного узла
6 Расчет требуемого напора
7 Проектирование канализации
8 Гидравлический расчет канализации
Список используемых источников

Состав: Проектирование и расчет внутреннего водопровода, Гидравлический расчет водопроводной сети, Подбор водомерного узла Язык документа

Софт: AutoCAD 2012

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и водоотведение жилого дома

ВИВ.dwg
записка вив.docx
