Импульсный клапан для встряхивания фильтров

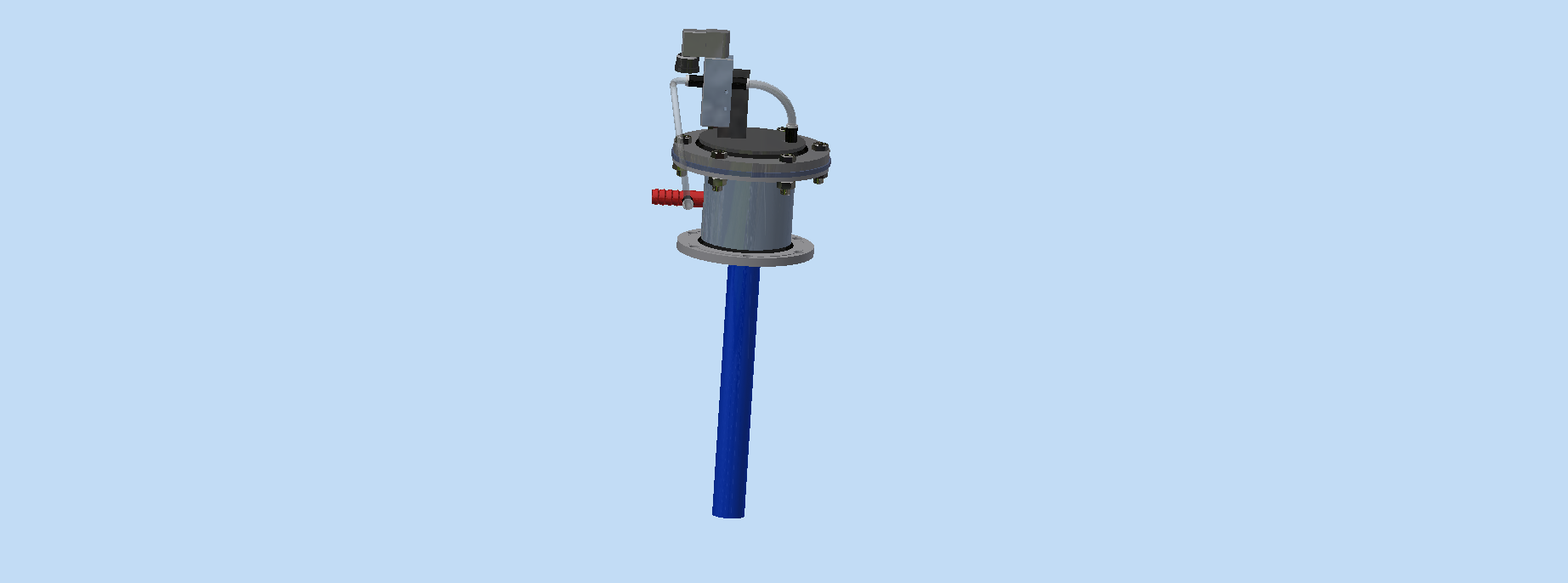

Импульсный клапан для встряхивания фильтров,может также использоваться для разрушения сводов цемента в силосах. устройство и работа понятны из чертежа. Вид ИмпКл3D можно смотреть поворачивая клапан (левая клавиша мыши),выполненной средствами Инвентора

Состав: сборочный чертеж в 3D и габаритный чертеж со спецификацией

Софт: Autodesk Inventor 2019

Файлы:
ИмпКлСб00.dwg
ИмпКлСб00.dwl2
ИмпКлСб.iam
Шланг10ПрозрачныйИзмР100х105.ipt
Воздухораспределитель.ipt
ШтуцерЦанг10х5.ipt
ИмпКлСб3D.pdf
Шланг10ПрозрачныйИзмР50х90.ipt
ИмпКл.ipt
Шланг10ПрозрачныйР15х90.ipt
ИмпКлСб00.dwl
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
