Импульсный клапан DMF-Z-20S

Импульсный клапан DMF-Z-20 для пневматического встряхивания фильтров
Входная и выходная резьба 3/4 на чертеже не указана - глубина указана
рабочее давление 0,2-0,6 МПА максимальное давление 8bar
катушка управления 220VAC 50Гц,
15 Ват
Точность +-3мм

Состав: 3D сборка, модель одной деталью

Софт: SolidWorks 2015

Файлы:
DMF-Z Разьем.SLDPRT
DMF-Z-20 катушка 220VAC.SLDPRT
DMF-Z-20 корпус.SLDPRT

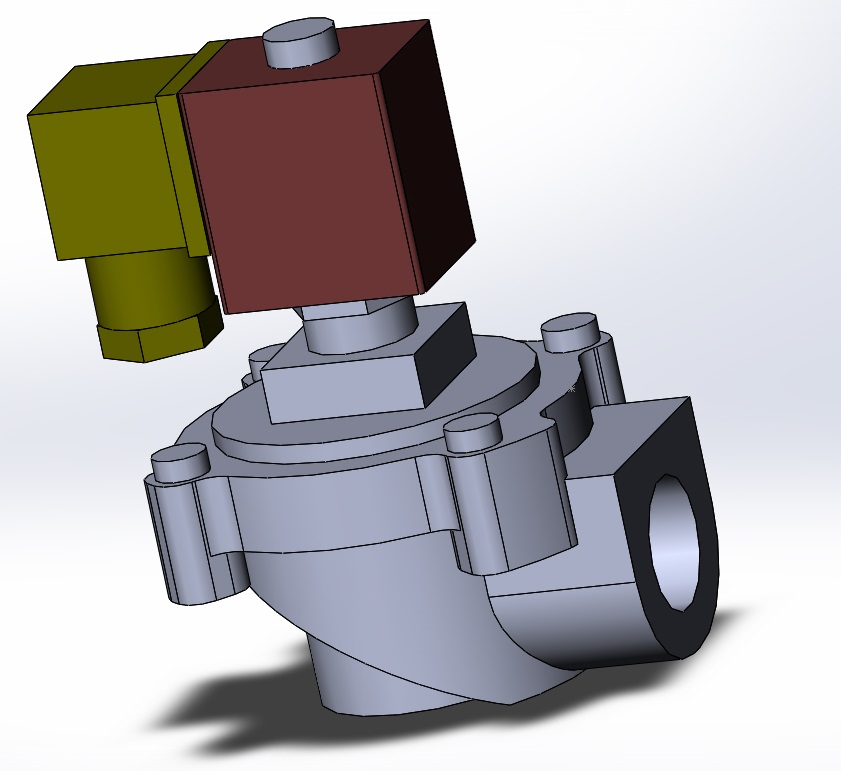

DMF-Z-20S Импульсный клапан 220VAC.JPG
DMF-Z-20S Импульсный клапан 220VAC.SLDASM
DMF-Z-20S Импульсный клапан 220VAC.SLDPRT
DMF-Z-20S Импульсный клапан 220VAC.STEP
DMF-Z-20S сборка катушки 220VDC.SLDASM
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
